Regulador de Tensão de Alimentação Ajustável com Case dc Step Down Display Digital Lcd dc 6.5 36v para 1.2-32v 5a cc cv

Descrição:
Este item é um DC ajustável tensão constante constante atual passo para baixo módulo de alimentação com display LCD. HD exibir entrada tensão e saída tensão, corrente, potência e exibir status. Tensão e corrente estáveis ajustáveis do output. Definir saída atual para atender a demanda. Ele pode ser usado como módulo de alimentação normal, carregador e driver de corrente constante LED. Simples e eficiente, prático.

Característica:
Terminal resistente a alta tensão

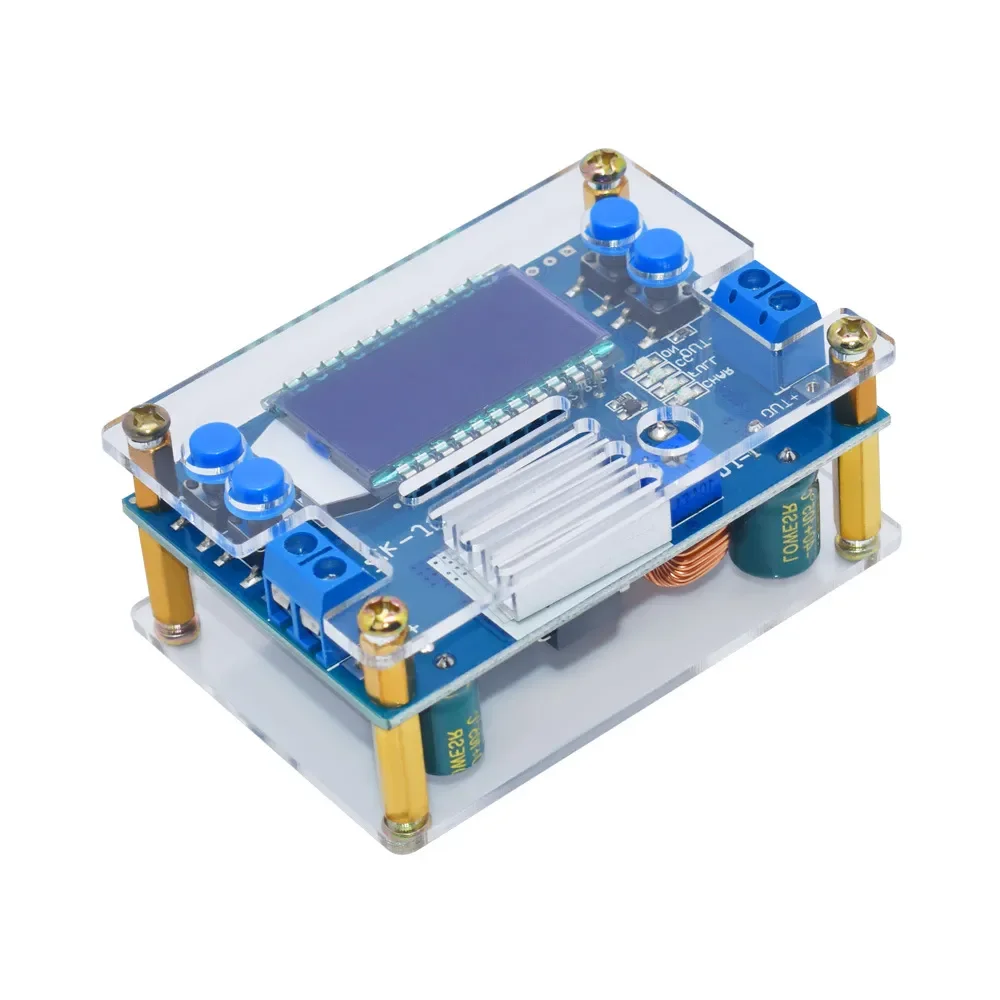

Com alta qualidade acrílico shell
Apoie a deficiência completa output
Apoie a proteção anti-reversa
Proteção do curto-circuito do apoio
O apoio permite a saída

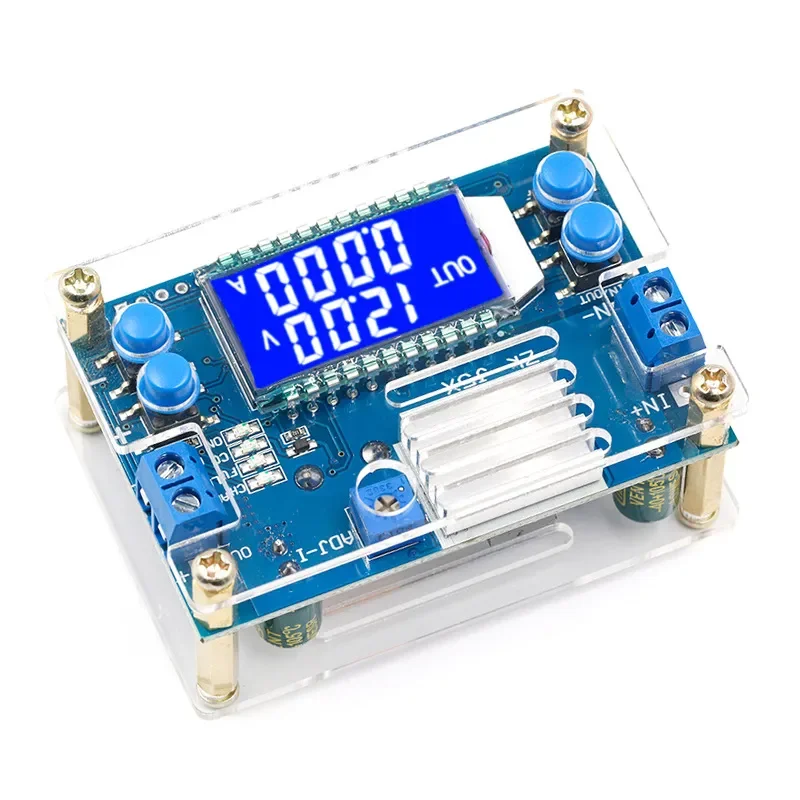

Tela LCD HD display
Suporte a carregar a função
Suporte selecione a saída
Suporte display entrada tensão
Suporte display output tensão, corrente, poder
Suporte trabalhando status indicador
Vários parâmetros são exibidos simultaneamente
Alta corrente, baixo calor

Parâmetro:
Tensão de funcionamento: DC 6.5V-36V
Saída Tensão: DC 1.2V-32V
Corrente de saída: 5A(4.5A precisa dissipador de calor; 3.5A é estável por muito tempo)
Potência de saída: 75W(75W precisa dissipador de calor; 50W é para 3.5A)
Tensão Display Faixa: 1.2 ~ 32V
Tensão Display Precisão: +/-0.1V
Tensão Display Resolução: 0.05V
Faixa Exibição atual: 0 ~ 5A
Precisão do visor atual: +/-0.05A
Tensão Display Resolução: 0.005A
Eficiência de conversão: 94%
Trabalho atual: 30mA
Arranque macio: Sim (falha na carga do poder superior)
Proteção anti-reversa: Sim
Proteção anti-refluxo: Não (recomenda-se conectar um diodo em série no ‘OUT + ‘)
Trabalhando temperatura gama:-20 ? ~ 85 ?
Trabalhando Umidade gama: 0% -95% RH
Tamanho sem escudo: 68*47*26mm
Tamanho com escudo: 70.5*48.4*30mm
Tamanho do dissipador do calor: 20*14*6mm

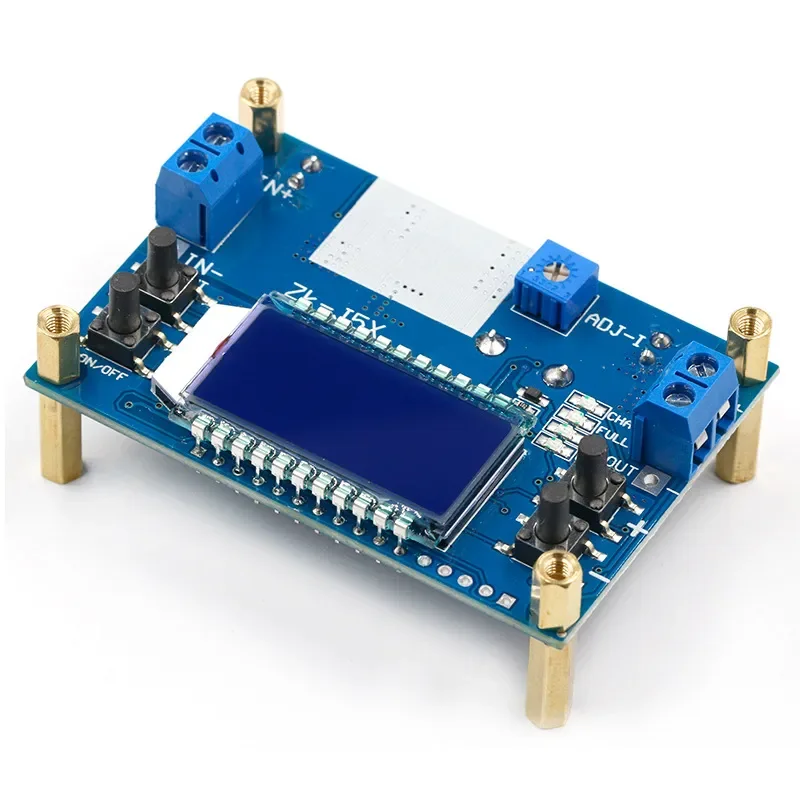

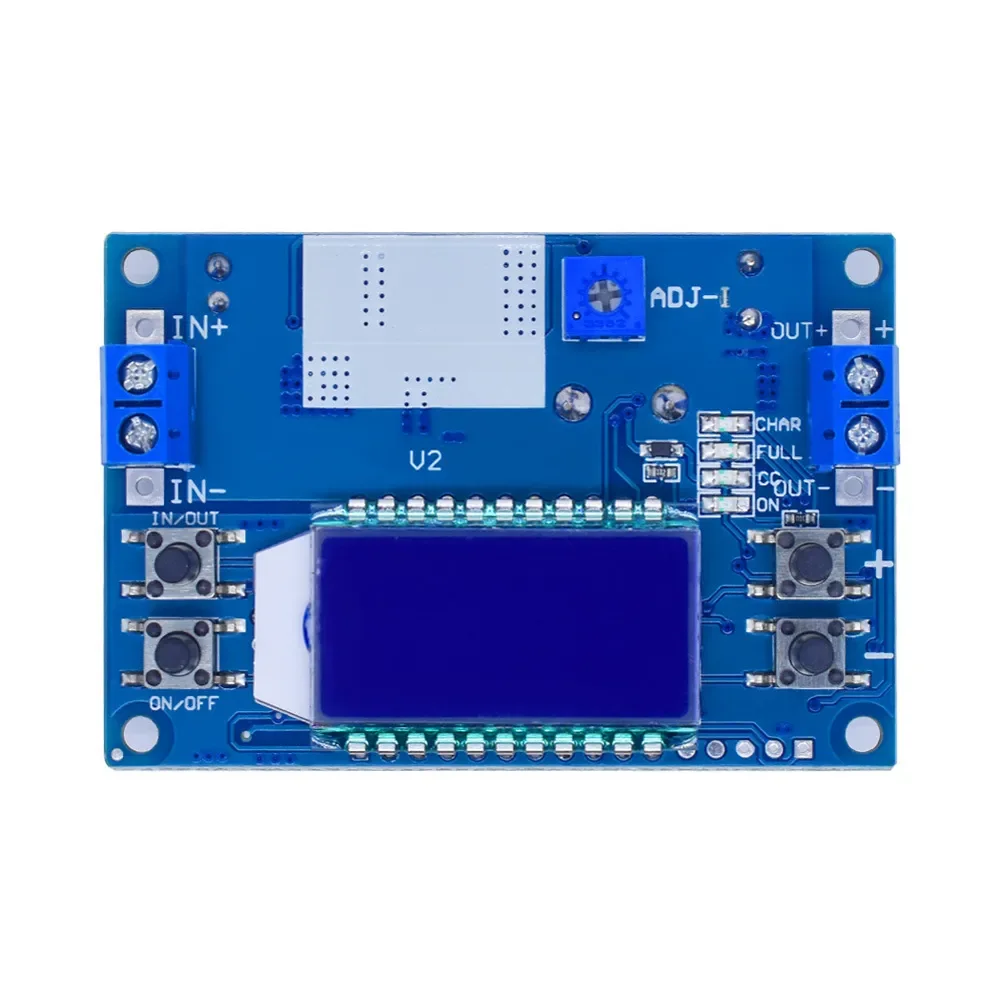

Botão/potenciômetro/LED introdução:
Pressione longamente significa manter a imprensa por mais de 3 segundos.
ON/OFF: Pressione rapidamente para selecionar se a tensão de saída. A pressão longa é usada para restaurar as configurações padrão para a próxima re-alimentação.
IN/OUT: Pressione Short para alternar a tensão de entrada ou saída. A pressão longa é usada para alternar a corrente ou a potência de saída.
Botão ‘+’: É usado para regular a tensão de saída. Aumentar a tensão. Cada vez que o botão é pressionado para pressão curta, a tensão de saída é aumentada em 0,05 V. A pressão longa pode aumentar continuamente. Aumente 0.1V, 1V em contínuo se mantenha a imprensa longa outra vez.
Botão ‘ – ‘: É usado para regular a tensão de saída. Diminuir a tensão. Cada vez que o botão é pressionado para pressão curta, a tensão de saída é diminuída em 0,05 V. A pressão longa pode diminuir continuamente. Diminua 0.1V, 1V em contínuo se mantenha a imprensa longa outra vez.
ADJ-I Potenciômetro: Ajuste a saída atual. Aumente a corrente ao girar no sentido horário. O módulo incorpora o estado atual constante da saída se a carga atual alcança o valor atual ajustado. Constante atual LED vermelho indicador CC vai ligar.
ON LED: LED verde. Indicador do rendimento. Ele vai ligar quando há uma saída no terminal de saída. Caso contrário, é OFF.
CC LED: LED vermelho. Indicador constante do output atual. Ele entra no estado atual constante quando a corrente de carga atinge a corrente definida e o indicador de corrente constante CC liga.
LED COMPLETO: LED verde. Carregado totalmente indicador. Quando a bateria estiver totalmente carregada. Vai ligar. Ele ligará se a corrente de saída for menor que 0.2A quando a Corrente Set for 2A.
CHAR LED: Carregamento indicador. Ele vai ligar durante o carregamento.

Usando etapas:
Como um módulo de potência normal:
1. Conecte a tensão entrada direita no terminal entrada;
2. Ajuste os botões de tensão constante ‘+’ e ‘ – ‘ para ajustar a tensão de saída de acordo com a necessidade.
3. Gire o potenciômetro do ADJ-I anti-horário mais de 10 voltas no início.
4. Teste a corrente do curto-circuito da saída pelo multímetro em 10A ou 20A (conecte duas sondas do teste ao terminal da saída no módulo)
5. Gire o potenciômetro atual constante do ADJ-I no sentido horário para ajustar a corrente da saída de acordo com exigir o valor da proteção da sobrecarga.
6. Teste e usando (por exemplo: A corrente de saída máxima do módulo é 2A se exposição 2A no multímetro. Então a corrente máxima pode somente ser 2A quando uso este módulo. O indicador LED vermelho acende-se se a saída chegar a 2A. Caso contrário, o LED está desligado.)
7. A tensão de saída diminuirá devido ao resistor de amostragem atual na saída. Quanto maior a corrente, mais a tensão é reduzida.

Como carregador:
1.Tops: O módulo de poder não pode ser usado como o módulo do carregador se não apoia a função atual constante. A diferença de voltagem entre a bateria com voltagem insuficiente e o carregador é muito grande. Isso causa carga excessiva corrente mesmo danificar a bateria. Portanto, ele precisa continuar carregando no modo atual constante para atingir um certo nível. Então volte automaticamente para o carregamento constante.
2. Verifique se a tensão flutuante e a corrente de carga da bateria. Se o parâmetro da bateria de lítio for 3.7V/2200mAh, a tensão de carga flutuante é 4.2V e a corrente de carga máxima é 1C, que é 2200mA.
3. Conecte a tensão de entrada direita no terminal de entrada. (Nota: Por favor, não conecte a carga durante o parâmetro definido).
4. Teste a tensão de saída pelo multímetro e ajuste os botões de tensão constante ‘+’ e ‘ – ‘ para garantir que a tensão de saída alcance exija tensão de carga flutuante. (Se carregar uma bateria do lítio 3.7V, ajuste a tensão da saída a 4.2V)
5. Gire o potenciômetro do ADJ-I anti-horário mais de 10 voltas no início.
6. Teste a corrente do curto-circuito da saída pelo multímetro em 10A ou 20A (conecte duas sondas do teste ao terminal da saída no módulo)
7. Gire o potenciômetro atual constante do ADJ-I no sentido horário para ajustar a corrente da saída de acordo com exigir o valor atual da carga.
8. Conecte a bateria no terminal de saída e comece a carregar.

Como driver atual constante de alta potência LED:
1. Verifique se a corrente de trabalho do LED e a tensão máxima.
2. Conecte a tensão de entrada direita no terminal de entrada. (Nota: Por favor, não conecte a carga durante o parâmetro definido).
3. Teste a tensão de saída pelo multímetro no terminal de saída e ajuste os botões ‘+’ e ‘ – ‘ para ajustar a tensão de saída à tensão de funcionamento máxima do LED.
4. Gire o potenciômetro do ADJ-I anti-horário mais de 10 voltas.
5. Teste a saída do curto-circuito atual pelo multímetro em 10A ou 20A (conecte duas sondas do teste ao terminal da saída no módulo)
6. Gire o potenciômetro atual constante no sentido horário para definir a corrente de saída de acordo com a corrente de trabalho LED.
7. Conecte o LED e teste.

Nota:
A tensão da saída do defeito é aproximadamente 5V.
É um módulo de alimentação abaixado, então a tensão de saída deve ser menor que a tensão de entrada. Caso contrário, não vai funcionar normalmente.
Pressione por favor o botão ‘ – ‘ repetidamente se não há nenhuma tensão da saída.
É um módulo de alimentação DC, por isso não pode se conectar à alimentação CA.
Por favor não curto saída.
A tensão de entrada deve ser 0.5V mais alta do que a tensão da saída.
Conecte a entrada antes de conectar a bateria quando usar como carga e verifique se a tensão de saída é maior que a tensão da bateria. Recomenda-se serial um diodo do anti-recuo no terminal positivo da entrada.
‘IN-‘e ‘OUT-‘ não podem ser conectados juntos, caso contrário, o módulo não pode suportar saída de corrente constante.
Verifique se o poder de entrada é mais do que o poder de carga.
Por favor, diminua a potência se o módulo estiver quente.
A tensão da saída do módulo e a precisão atual são 0.1V e 0.05A.
Leia por favor o manual e a descrição do uso antes do uso.

Aplicação:
Alimentação ordinária
Carregador bateria
Potência drive LED
Exibição tensão instrumento
Teste o medidor
Teste do circuito
Conversão do poder

Pacote incluído:
1 * 5A Step Down Módulo de Alimentação
1 * dissipador do calor
1 * acrílico Shell
