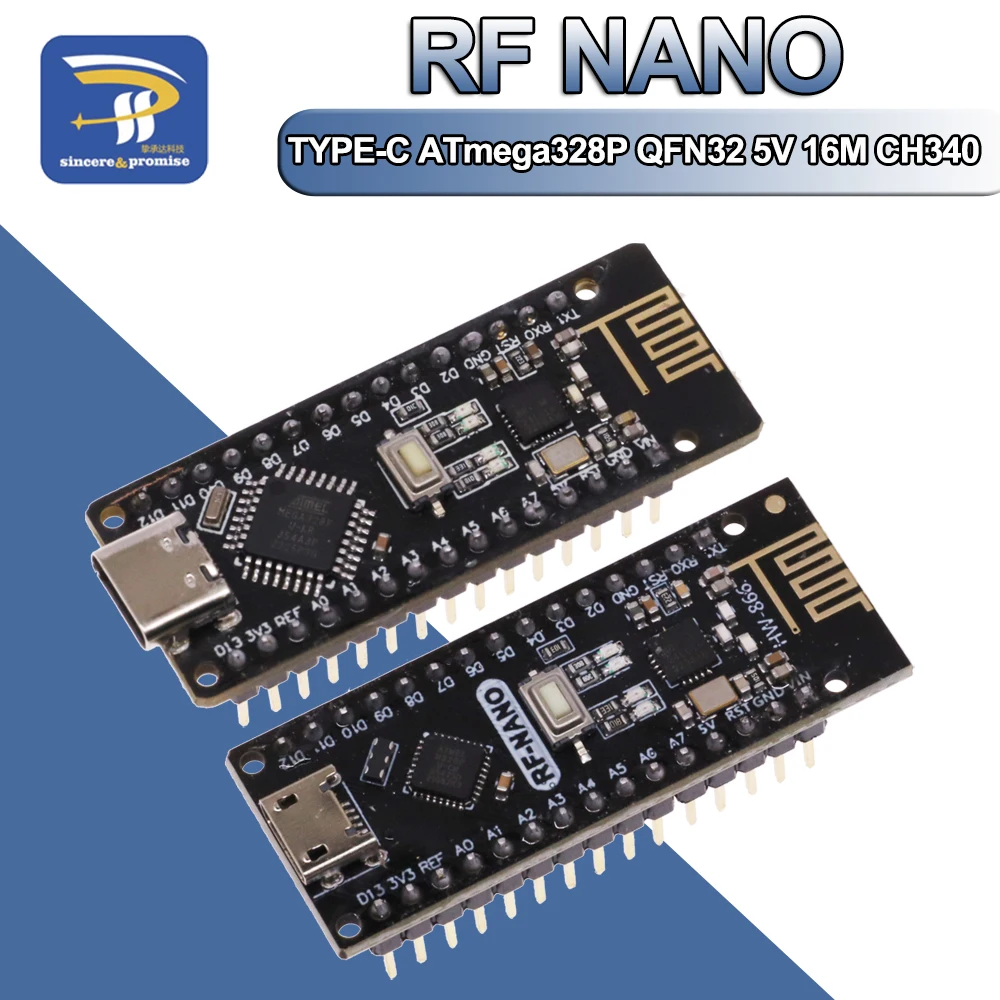

Rf-nano V3.0 para Arduino Micro Usb Tipo-c Atmega328p Qfn32 5v 16m Ch340 sem Fio Integra Nrf24l01 Mais 2.4g

Descrição do produto:

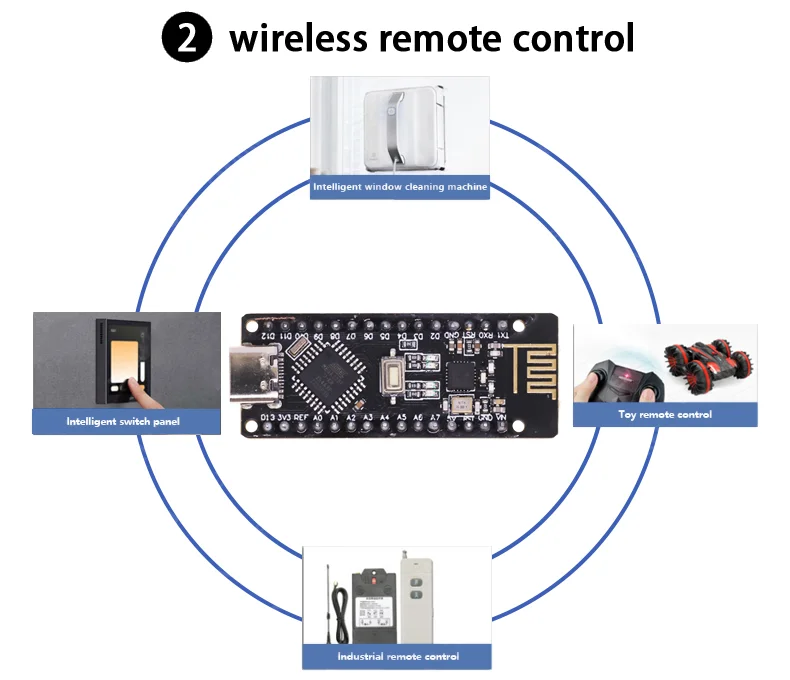

O chip NRF24LO1 + é integrado na placa RF-NANO, o que o torna com funções ilimitadas de transceptor, o que equivale a combinar uma placa Nano comum e um módulo NRF24LO1 em um, que é mais conveniente de usar e pequeno em tamanho. O RF-NANO tem exatamente os mesmos pinos que a placa Nano comum, que é fácil de transplantar.

Parâmetros do produto

Introdução do processador:

O microprocessador Arduino RF-NANO é ATmega328 (Nano3.0), com interface uSB-Micro, e possui 14 entradas/saídas digitais (6 das quais podem ser usadas como saída PWM), 8 entradas analógicas, um oscilador de cristal 16MHz, uma porta USB-Micro, um heaper ICSP e um botão reset.

Processador:ATmega328

Tensão funcionamento:Tensão de entrada 5V (recomendada): 7-12V Tensão de entrada (faixa): 6-20V

Pinos digitais do IO:14 (6 dos quais são usados como saídas PWM) (D0 ~ D13)

Entrada analógica pinos:6 (A0 ~ A5)

Io pino DC atual:40mA

Memória Flash:32KB (2KB dos quais é usado para bootloader)

SRAM:2KB

EEPROM:1KB (ATmega328)

USB para porta serial chip:340 CH-340

Trabalhando relógio:16 MHz

Fonte de energia

Arduino RF-Modo de alimentação Nano: Fonte de alimentação de interface Micro-USB e vin externo conectado a 7 ~ 12v fonte de alimentação DC externa

Memória:

ATmega328 inclui on-chip 32KB Flash, dos quais 2KB é usado para Bootloader. Também 2KB SRAM e 1KB EEPROMo

Entrada saída:

14 portas digitais de entrada e saída: A tensão de funcionamento é 5V e a corrente limite de saída e acesso de cada canal é 40mA. Cada canal é configurado com um resistor pull-up interno de 20-50K ohm (não conectado por padrão). Para além disso, alguns pinos têm funções específicas.

Sinal da porta serial Rx (No. o), TX (No. 1): forneça o sinal de recepção da porta serial do nível de tensão TTL e conecte-o com o pino correspondente de FT232RI. Interrupção Externa (No. 2 e No. 3): Acione o pino de interrupção, que pode ser definido como borda ascendente, borda decrescente ou ambos.

Modulação da largura do pulso PWM (3, 5, 6, 9, 10, 11): Forneça 6 saídas PWM de 8 bits.

SPI ( 10(SS), 11(MOSI), 12(MISO), 13(SCK)): Interface de comunicação SPI.

LED (No. 13): Arduino é usado especialmente para testar a interface reservada do LED. Quando a saída é alta, o LED é ligado, caso contrário, o LED é desligado quando a saída é baixa.

6 canais de entrada analógica A0 a A5: cada canal tem uma resolução de 10 bits (ou seja, a entrada tem 1024 valores diferentes), a faixa de sinal de entrada padrão é

0 a 5v, o limite superior da entrada pode ser ajustado por AREF. Para além disso, alguns pinos têm funções específicas.

Interface TWI (SDAA4 e SCL A5): suporta interface de comunicação (compatível com barramento I2C).

ZERA:A tensão de referência do sinal de entrada analógico.

Reiniciar:Reinicie o chip do microcontrolador quando o sinal estiver baixo.

Comunicação Interface:

Porta serial: O UART integrado do ATmega328 pode se comunicar com o exterior através das portas digitais o (RX) e 1 (TX).
