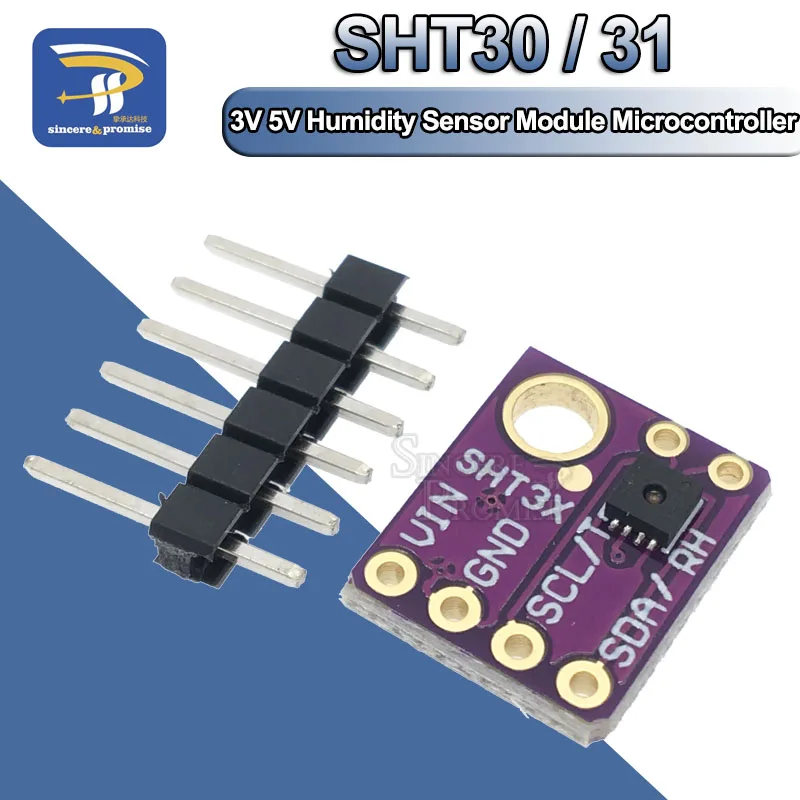

Name: Saída Digital Temperatura Sensor de Umidade Precisão Breakout Tempo Arduino Iic I2c Interface Sht30 Sht30-d Sht31 Sht31-d
Brand: Circuitos Eletrônicos Ativos
SKU: 32678741657
Price: 14.36 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Número do Modelo	Sht30 Sht31
Tensão de Alimentação	3v-5v
Condição	Novo
Tipo	Regulador de Tensão
Nome da Marca	Sincere&promise
Origem	CN (origem)

1. Circuitos Integrados

Breakout, Tempo, Arduino, IIC, I2C Interface, SHT30, SHT30-D, SHT31, SHT31-D

Descrição do SHT30:

Sensores de temperatura/umidade Sensiron são alguns dos melhores e mais alta precisão dispositivos que você pode obter. E, finalmente, temos alguns que têm uma verdadeira interface I2C para facilitar a leitura. O sensor SHT30-D tem uma excelente umidade relativa ± 2% e precisão ± 0.3 °C para a maioria dos usos.

Ao contrário dos sensores SHT anteriores, este sensor tem uma verdadeira interface I2C e (bônus!) mesmo com duas opções de endereço. Também é compatível com 3V ou 5V, para que você possa alimentar e se comunicar com ele usando praticamente qualquer microcontrolador ou microcomputador.

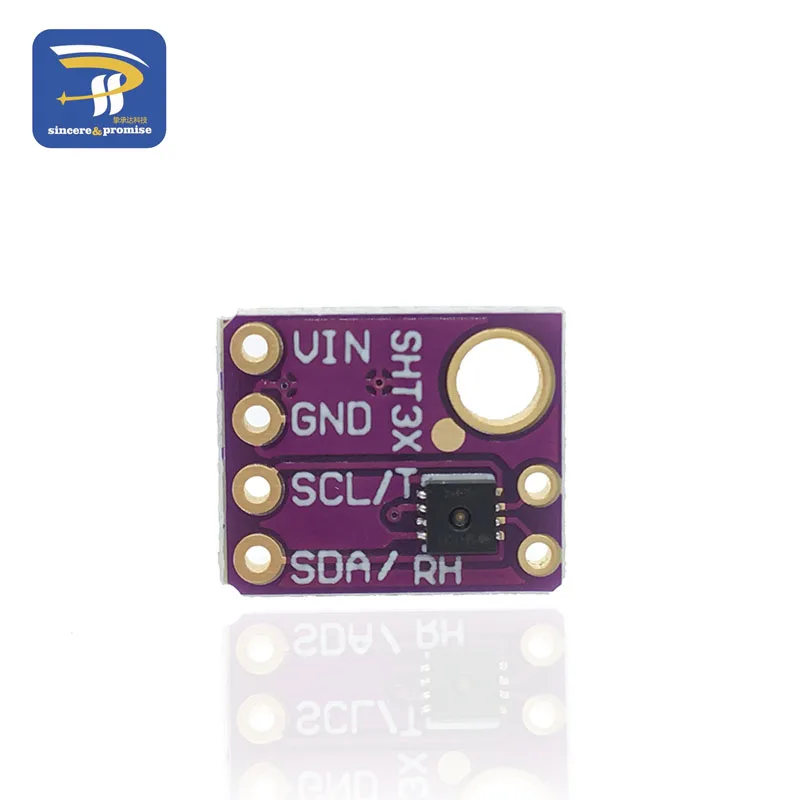

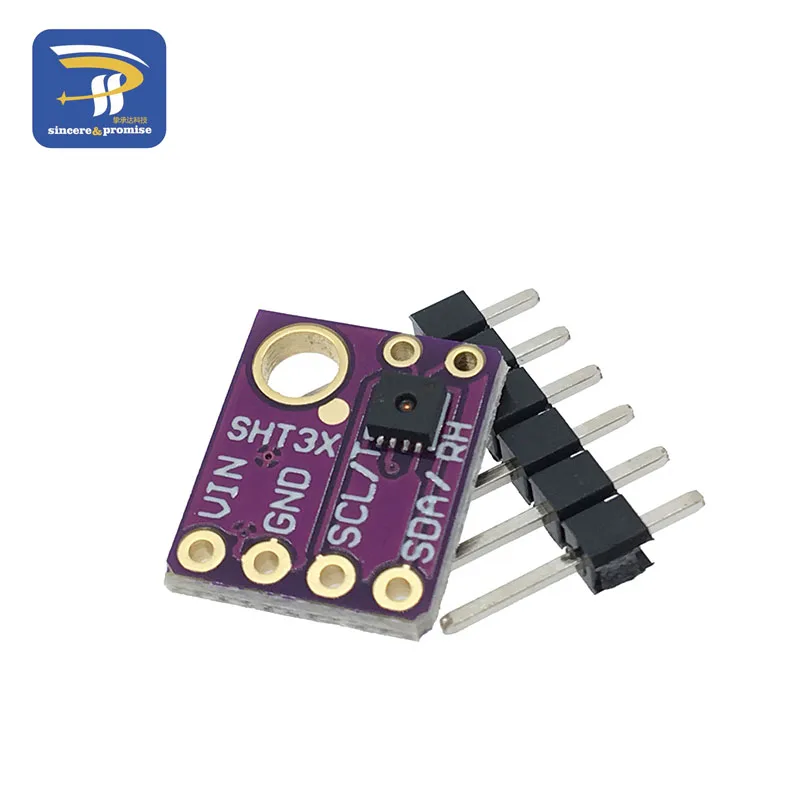

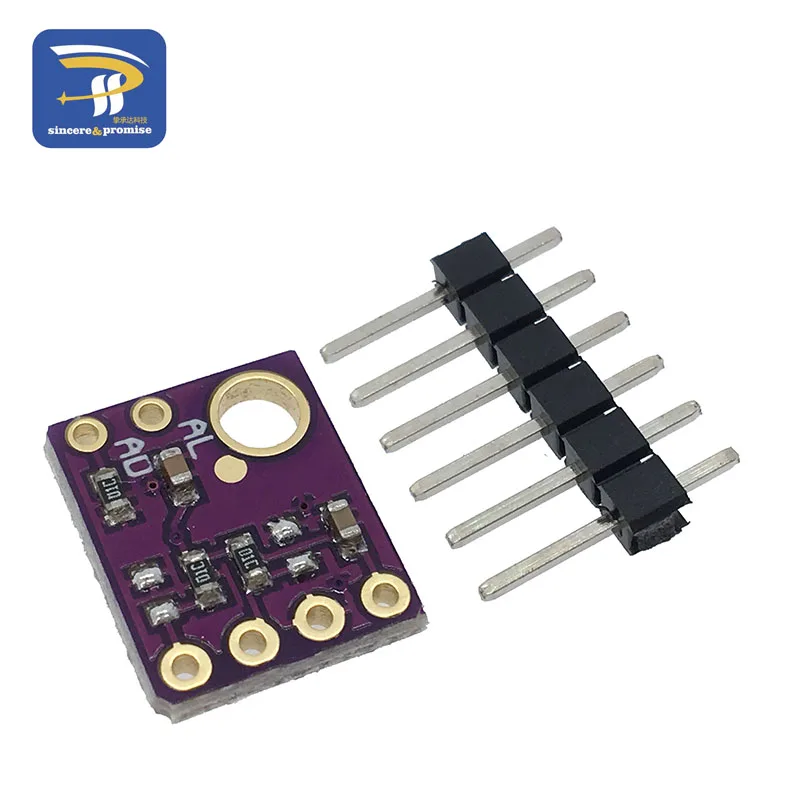

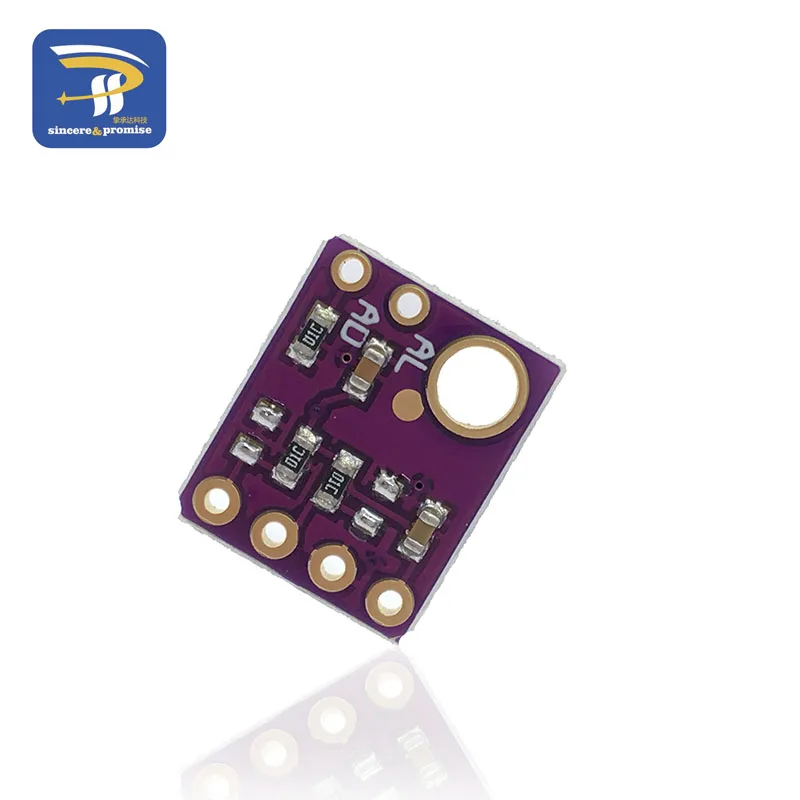

Um chip tão adorável-então giramos uma placa de fuga com o SHT30-D e alguns circuitos de suporte, como resistores e capacitores de pullup. Cada pedido vem com uma fuga PCB totalmente montada e testada e um pequeno pedaço de cabeçalho. Você precisará soldar o cabeçalho no PCB, mas é bastante fácil e leva apenas alguns minutos, mesmo para um iniciante.

Pinos do poder:
Vin-este é o pino do poder. O chip pode usar 2,5-5VDC para energia. Para alimentar a placa, dê a mesma potência que o nível lógico do seu microcontrolador-por exemplo, para um micro de 5V como o Ard uino, use 5V. Para um controlador 3.3V como um Raspbery Pi, conecte a 3.3V
GND-terreno comum para poder e lógica

Pinos lógicos I2C:

SCL – I2C pino do relógio, conecte a sua linha relógio microcontroladores I2C.

Este pino tem um 10K pullup resistor para Vin

SDA – I2C data pin, conecte a sua linha de dados microcontroladores I2C.

Este pino tem um 10K pullup resistor para Vin

Outros Pins:

ADR-Este é o pino I2C seleção endereço. Este pino tem um resistor 10K pull down para fazer o endereço I2C padrão 0x44. Você pode amarrar este pino para Vin para fazer o endereço 0x45
RST – Hardware redefinir pint. Tem um pullup de 10K para tornar o chip ativo por padrão. Conecte-se ao solo para fazer uma reinicialização do hardware!
ALR-Alerta/Interrupção saída. Você pode configurar o sensor para alertá-lo quando um evento ocorrer. Verifique a folha de dados para saber como configurar os alertas

Descrição do SHT31:

Sensores de temperatura/umidade Sensiron são alguns dos melhores e mais alta precisão dispositivos que você pode obter. E, finalmente, temos alguns que têm uma verdadeira interface I2C para facilitar a leitura. O sensor SHT31-D tem uma excelente umidade relativa ± 2% e precisão ± 0.3 °C para a maioria dos usos.

Um chip tão adorável-então giramos uma placa de fuga com o SHT31-D e alguns circuitos de suporte, como resistores e capacitores de pullup. Cada pedido vem com uma fuga PCB totalmente montada e testada e um pequeno pedaço de cabeçalho. Você precisará soldar o cabeçalho no PCB, mas é bastante fácil e leva apenas alguns minutos, mesmo para um iniciante.

Pinos do poder:

Vin-este é o pino do poder. O chip pode usar 2,5-5VDC para energia. Para alimentar a placa, dê a mesma potência que o nível lógico do seu microcontrolador-por exemplo, para um micro de 5V como o Arduino, use 5V. Para um controlador 3.3V como um Raspbery Pi, conecte a 3.3V

GND-terreno comum para poder e lógica

Pinos lógicos I2C:

SCL – I2C pino do relógio, conecte a sua linha relógio microcontroladores I2C. Este pino tem um 10K pullup resistor para Vin

SDA – I2C data pin, conecte a sua linha de dados microcontroladores I2C. Este pino tem um 10K pullup resistor para Vin

Outros Pins:

ADR-Este é o pino I2C seleção endereço. Este pino tem um resistor 10K pull down para fazer o endereço I2C padrão 0x44. Você pode amarrar este pino para Vin para fazer o endereço 0x45

RST – Hardware redefinir pint. Tem um pullup de 10K para tornar o chip ativo por padrão. Conecte-se ao solo para fazer uma reinicialização do hardware!

ALR-Alerta/Interrupção saída. Você pode configurar o sensor para alertá-lo quando um evento ocorrer. Verifique a folha de dados para saber como configurar os alertas
