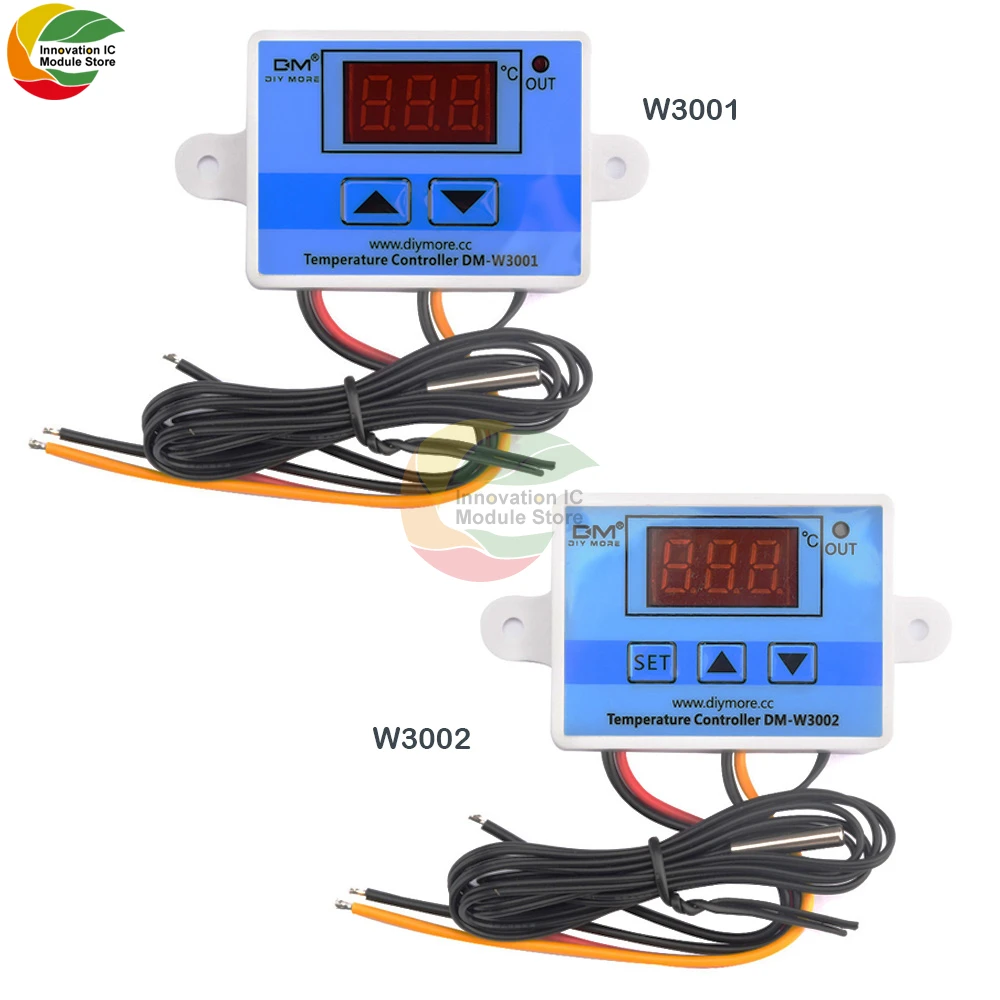

Saída Direta do Sensor do Termostato Ntc da Versão do Transformador do Isolamento da C.a. Dm-w3001110 v do Termostato de Digitas do Microcomputador 220 W3002

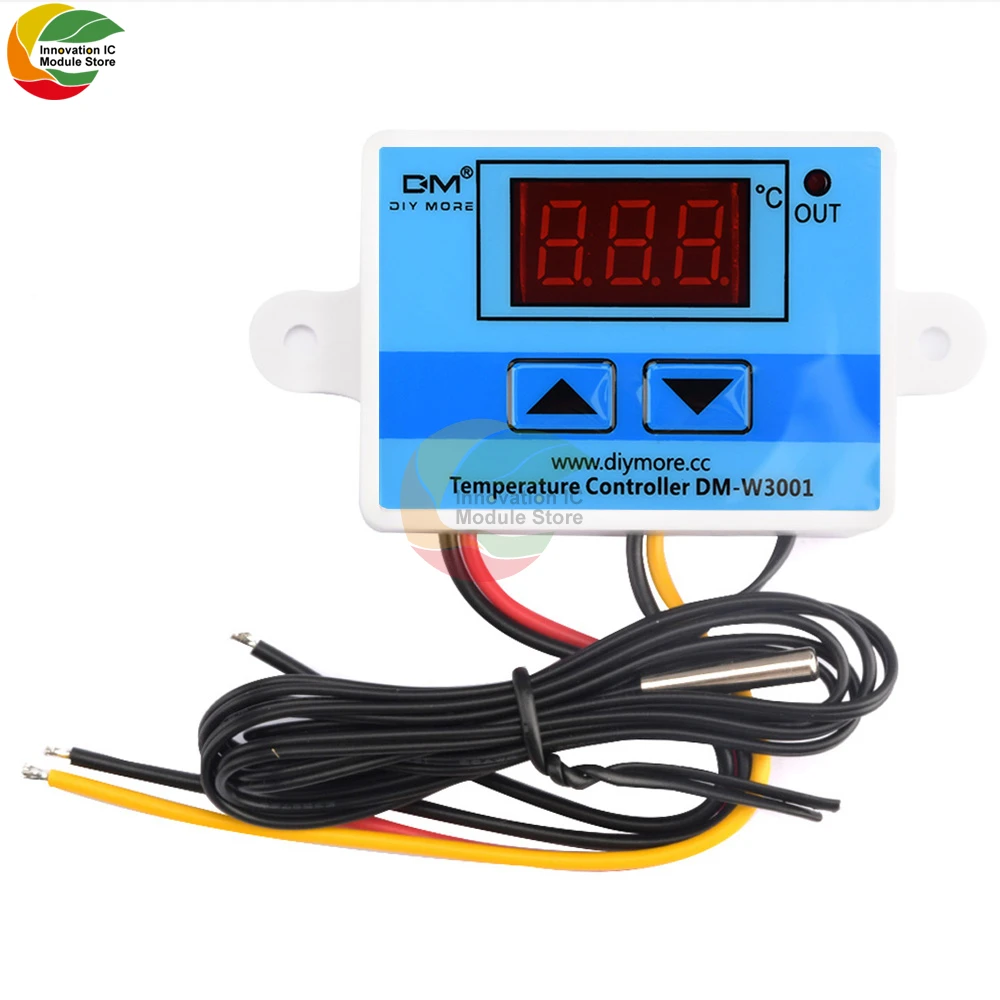

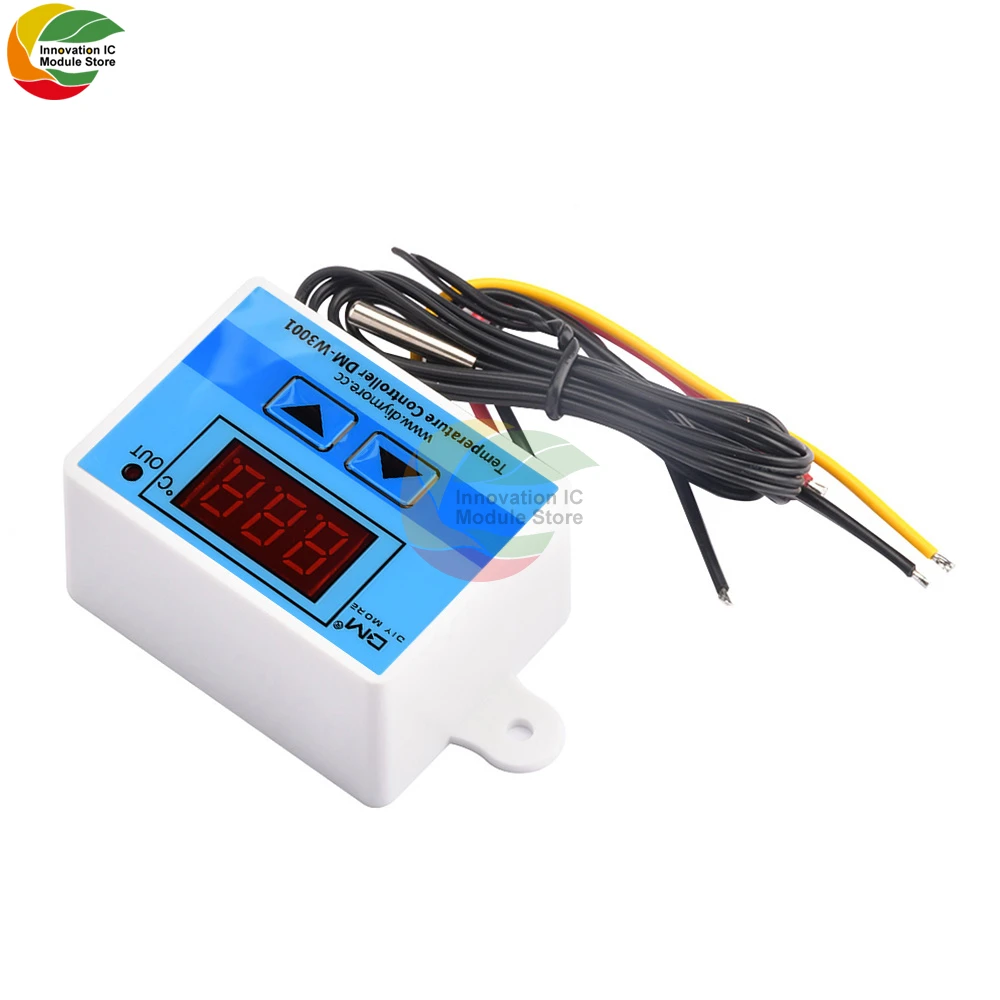

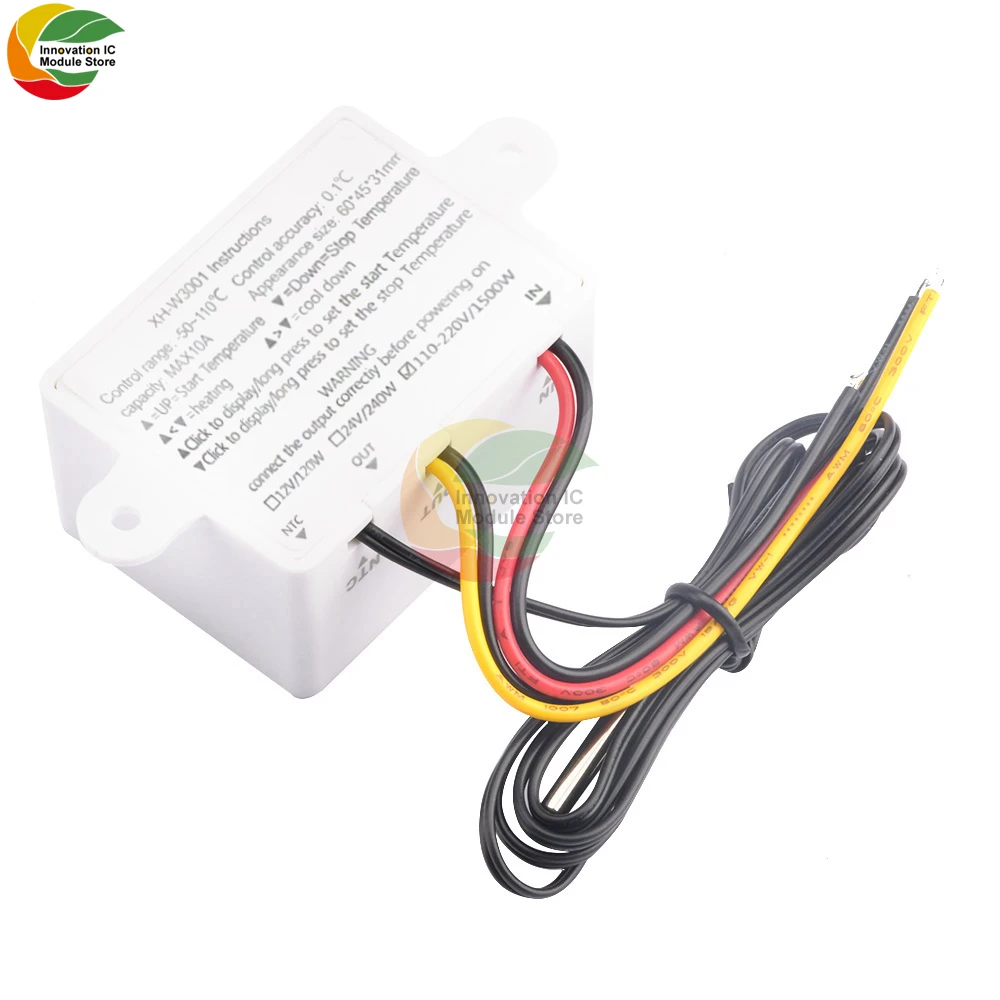

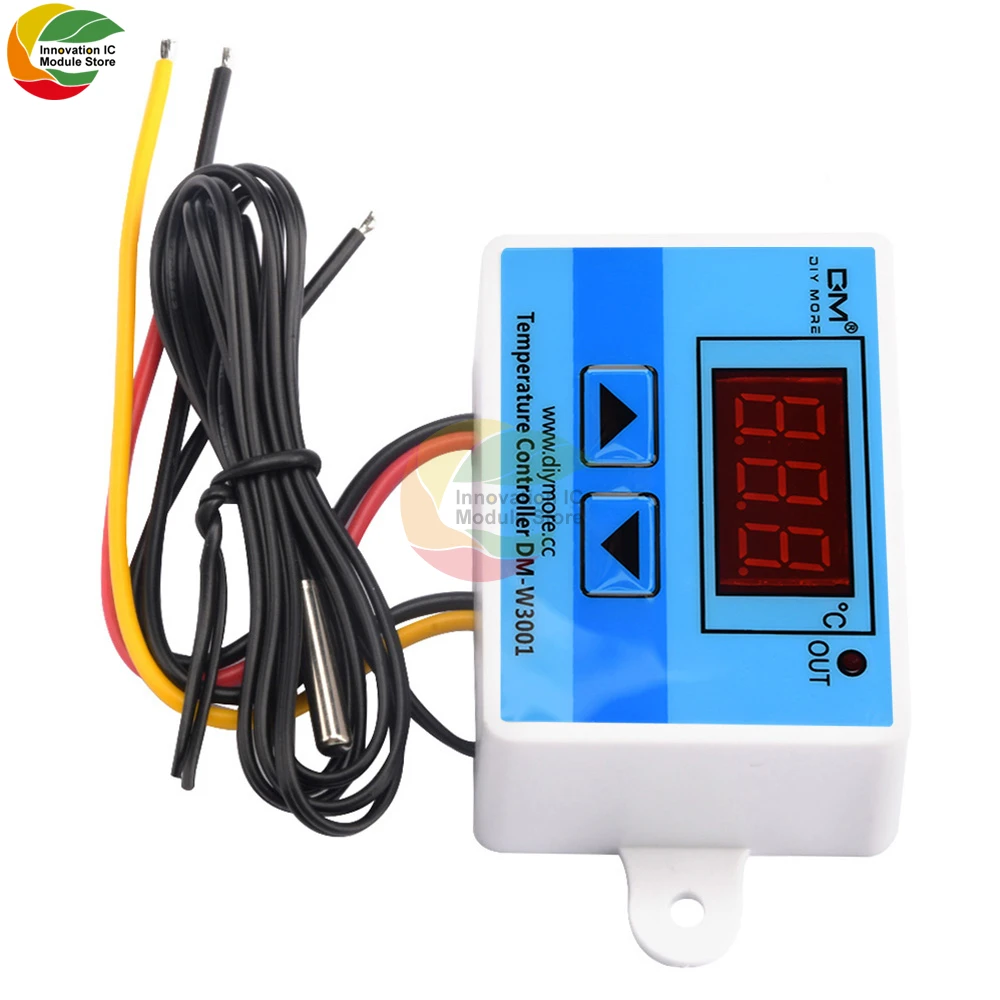

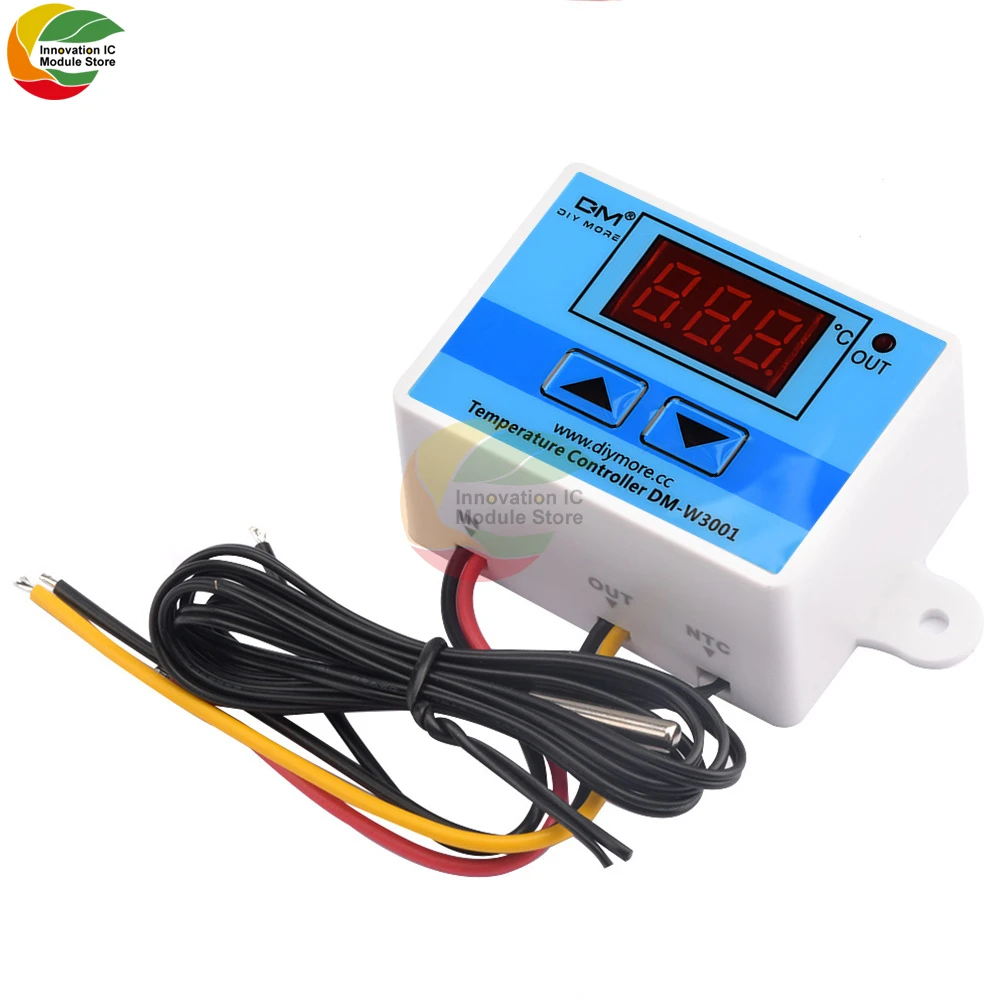

As Instruções do Controlador Do Microcomputador W3001

Nome do produto: controlador de temperatura do microcomputador

Fonte de alimentação: 12v/24v/220v

Faixa de detecção de temperatura: -50 ?-110 ?

Faixa de controle de temperatura: -50 ?-110 ?

Precisão da temperatura: 0.1 ?

Entrada da medida: ntc10k impermeável l = 1m

Tipo de saída: saída direta

Capacidade máxima: 10a máximo

Passo do furo da instalação: introdução do painel de 73mm (passo 4mm do furo)

Dica: a tensão de entrada e a tensão de saída deste termostato são sincronizados. Em outras palavras, quando o termostato está em condições de trabalho (a luz indicadora está ligada)

On), a tensão de entrada é igual à tensão de saída. Quando o termostato está no estado de desligamento (a luz indicadora está desligada), não há saída de tensão no terminal de saída.

A luz indicadora está ligada para indicar que há saída terminal.

Quando a luz indicadora está desligada, não há saída do terminal.

Configuração do modo de aquecimento solução

Método de configuração: temperatura de início

O método de ajuste:

Pressione o teclado para cima, a luz de temperatura de início pisca e pressione as teclas para cima e para baixo para definir o valor de temperatura de início.

Pressione o teclado para parar o indicador de temperatura para parar de piscar, pressione as teclas para cima e para baixo para definir o valor da temperatura de parada.

Exemplo:

Controle o aquecedor de água, pare de aquecer a 65 °c e reaqueça depois que a temperatura cai a 50 °c.

Configurar a solução:

Step1: certifique-se de que o modo de trabalho está aquecendo, temperatura de partida

Step2: pressione o teclado para cima para iniciar a temperatura piscando, pressione as teclas para cima e para baixo para definir a temperatura de partida para 50 °c

Step3: pressione o teclado para baixo-ajuste para parar o botão para baixo-ajuste.

Pressione para baixo o teclado para parar a luz de temperatura piscando, configurar e para baixo

O botão para a temperatura a 65 °c e, em seguida, completa a configuração.

Configuração do modo de arrefecimento solução

Método de configuração: temperatura de início> temperatura de parada (o produtor julga automaticamente que o modo de trabalho está refrigerando).

O método de ajuste:

Pressione o teclado para iniciar a temperatura piscando, pressione e para piscar para definir o valor da temperatura de início e pressione as teclas para cima e para baixo para definir o valor da temperatura de parada.

Exemplo:

Fazenda de controle: o ventilador ajusta a temperatura a 26 °c e começa a refrigeração novamente quando a temperatura retorna a 28 °c.

O método de ajuste:

Step1: certifique-se de que o modo de trabalho está refrigerando, começando a temperatura> parar a temperatura

Step2: pressione o teclado para cima para iniciar a temperatura piscando, pressione as teclas para cima e para baixo para definir a temperatura de partida para 28 °c

Step3: pressione o teclado para parar a temperatura piscando, pressione as teclas para cima e para baixo para parar a temperatura 26 graus, completar a configuração

1. C.a. Dm-w3001-110 v do Termostato de Digitas do Microcomputador 220 W3002

Manual de instruções:

Configuração da temperatura de arranque

Pressione o teclado para cima-regulação e a temperatura de partida da tela pressione o teclado para cima-regulação 3 segundos para começar os dígitos de temperatura piscando, ajuste o valor da temperatura por teclados de regulação para cima e para baixo.

Ambiente temperatura de parada.

Pressione o teclado para baixo-regulação para exibir a temperatura de parada, pressione o teclado para baixo-regulação 3 segundos para parar os dígitos de temperatura piscando.

Reset de fábrica:

No caso da eletricidade, pressione o teclado de regulação para cima e para baixo no mesmo tempo tubo digital exibindo 888 then então tira na detecção de temperatura automaticamente depois restaurar a fábrica

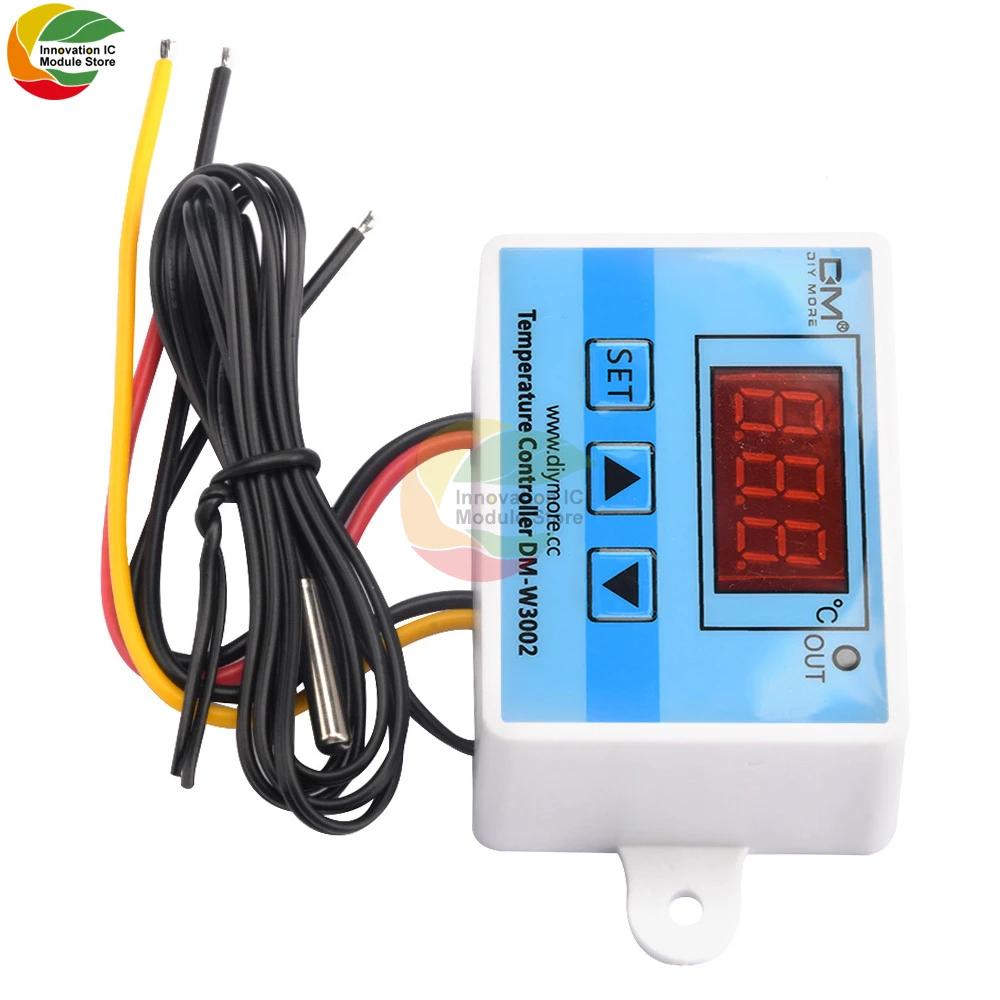

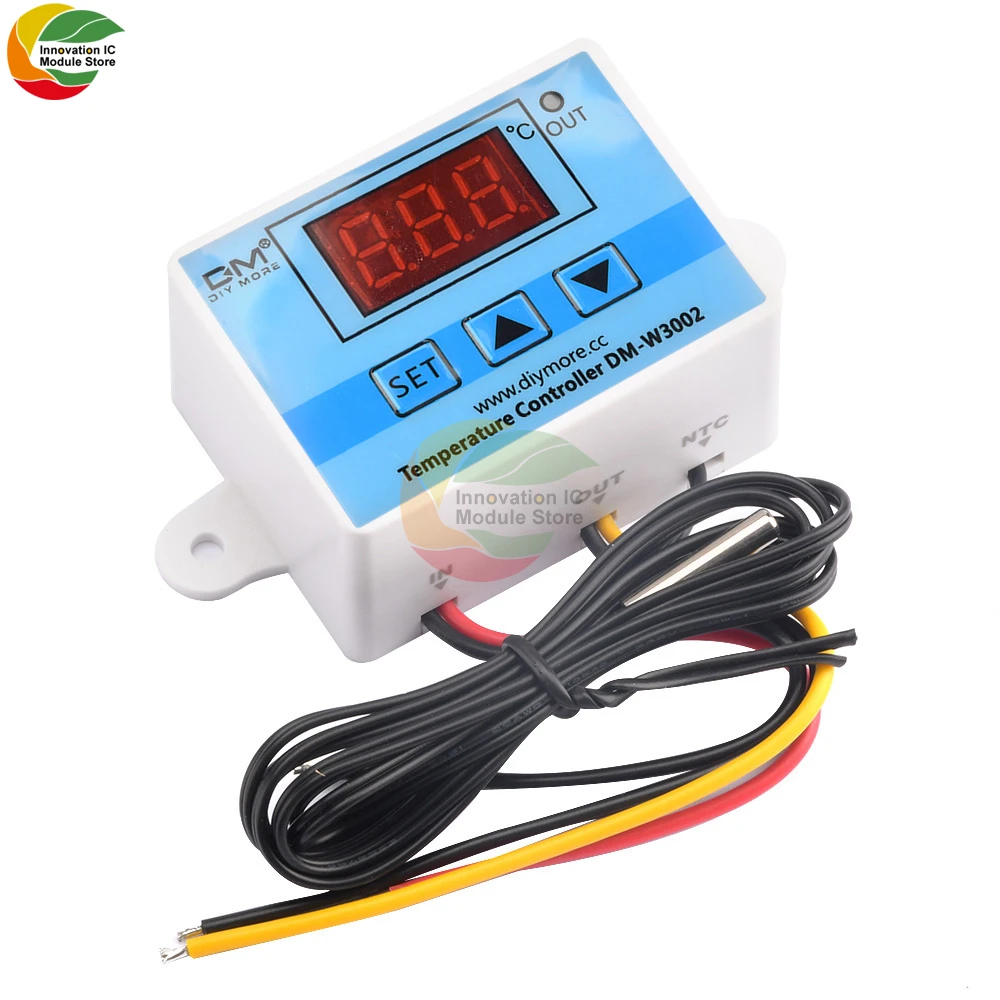

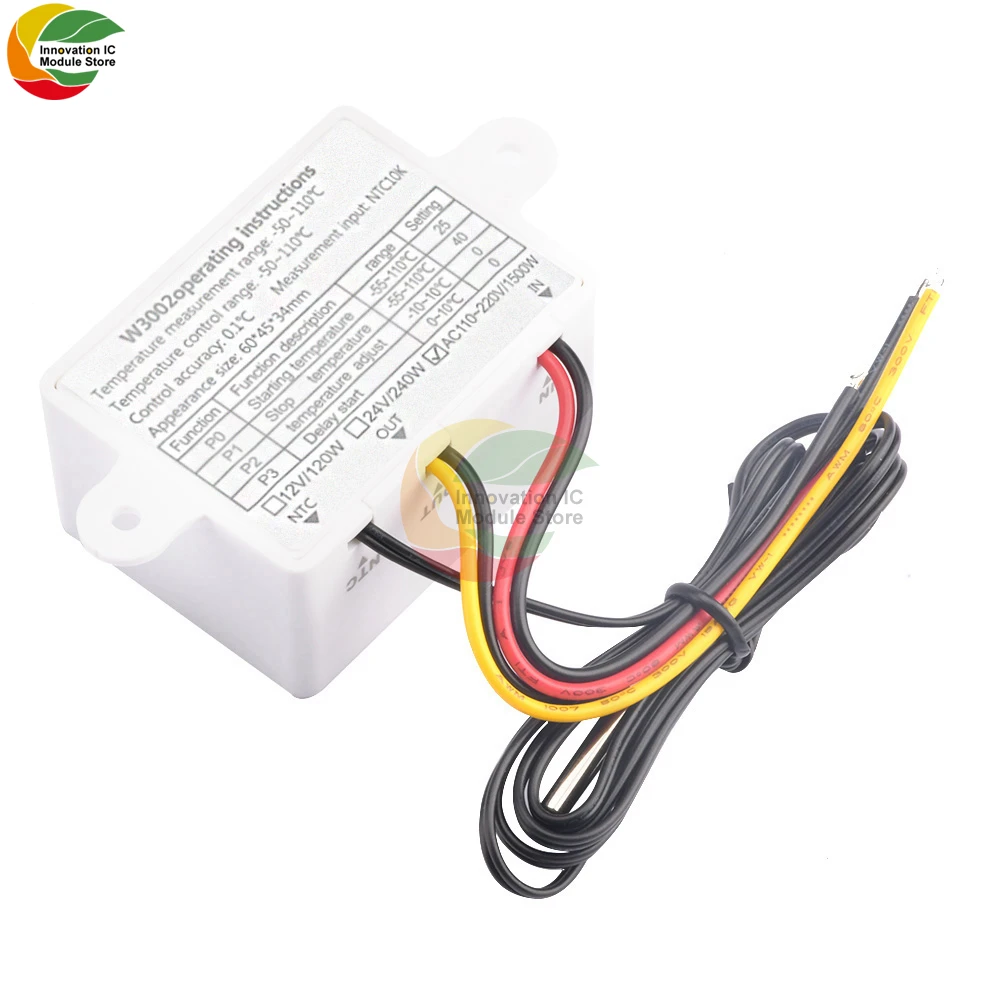

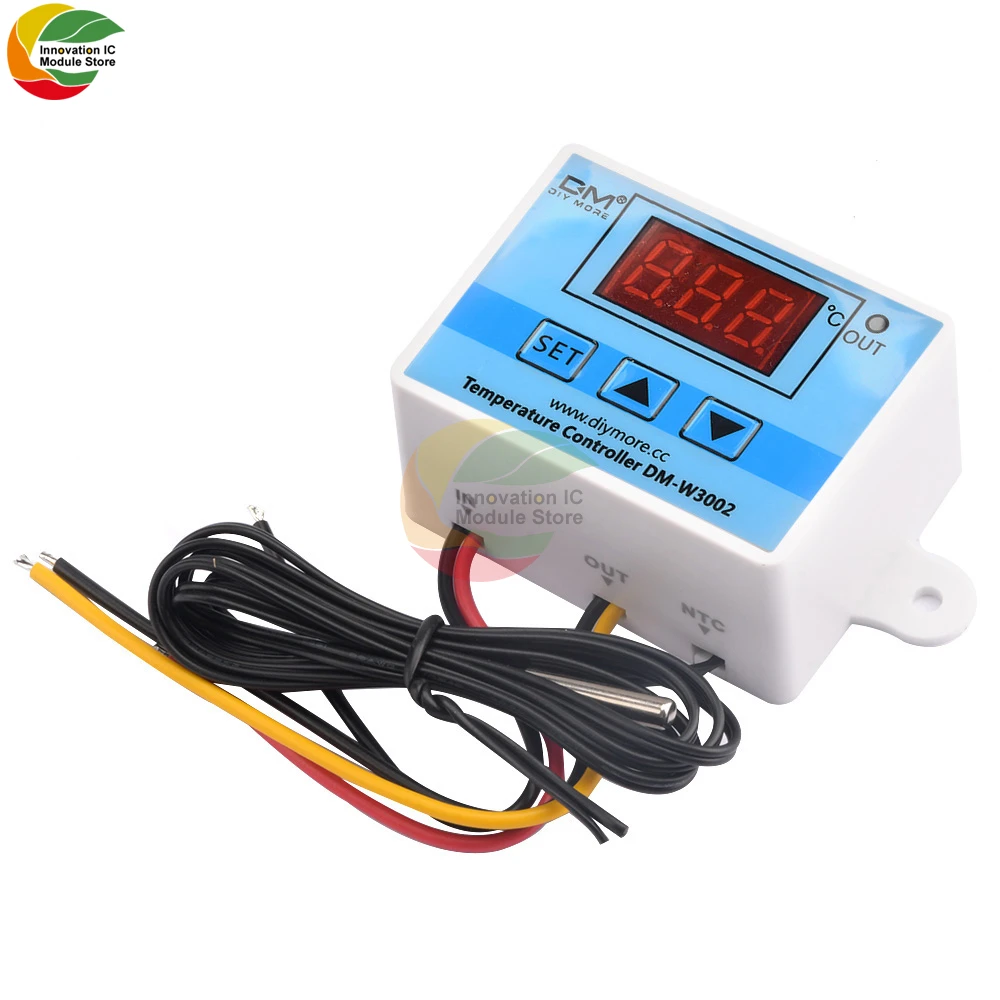

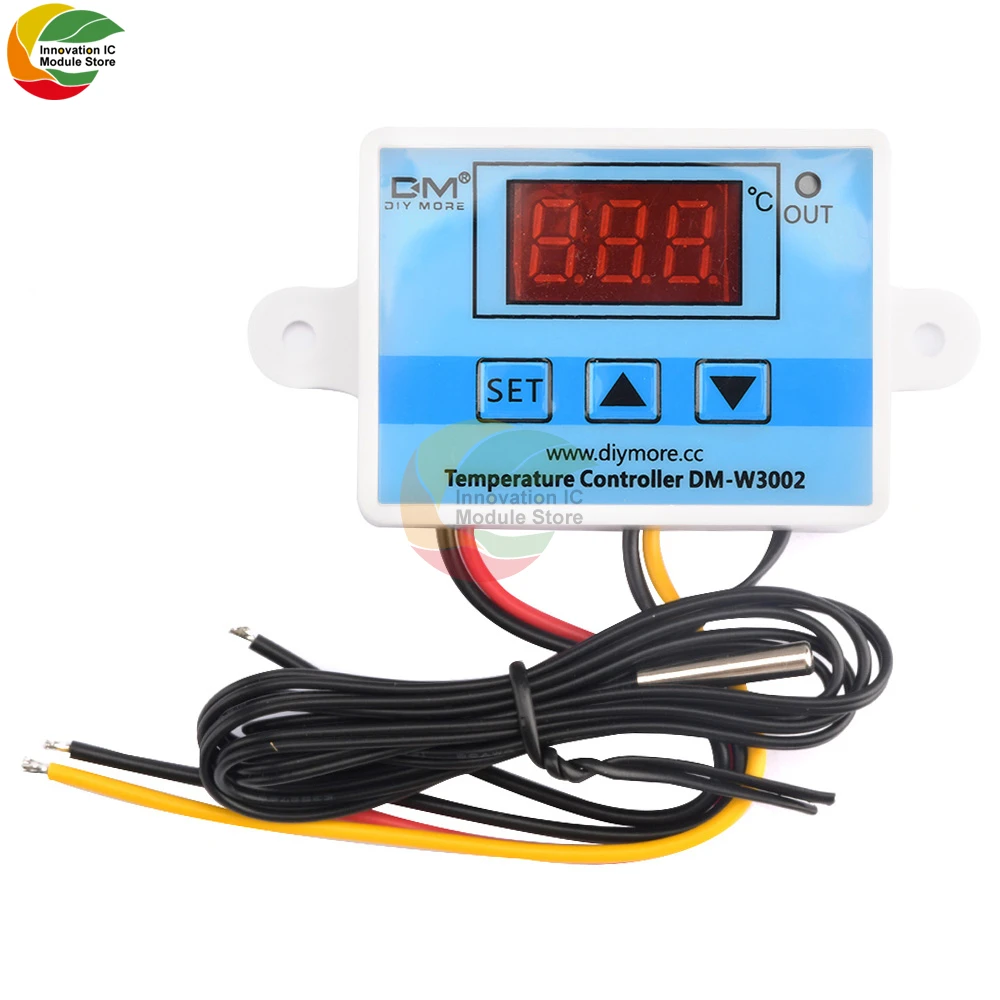

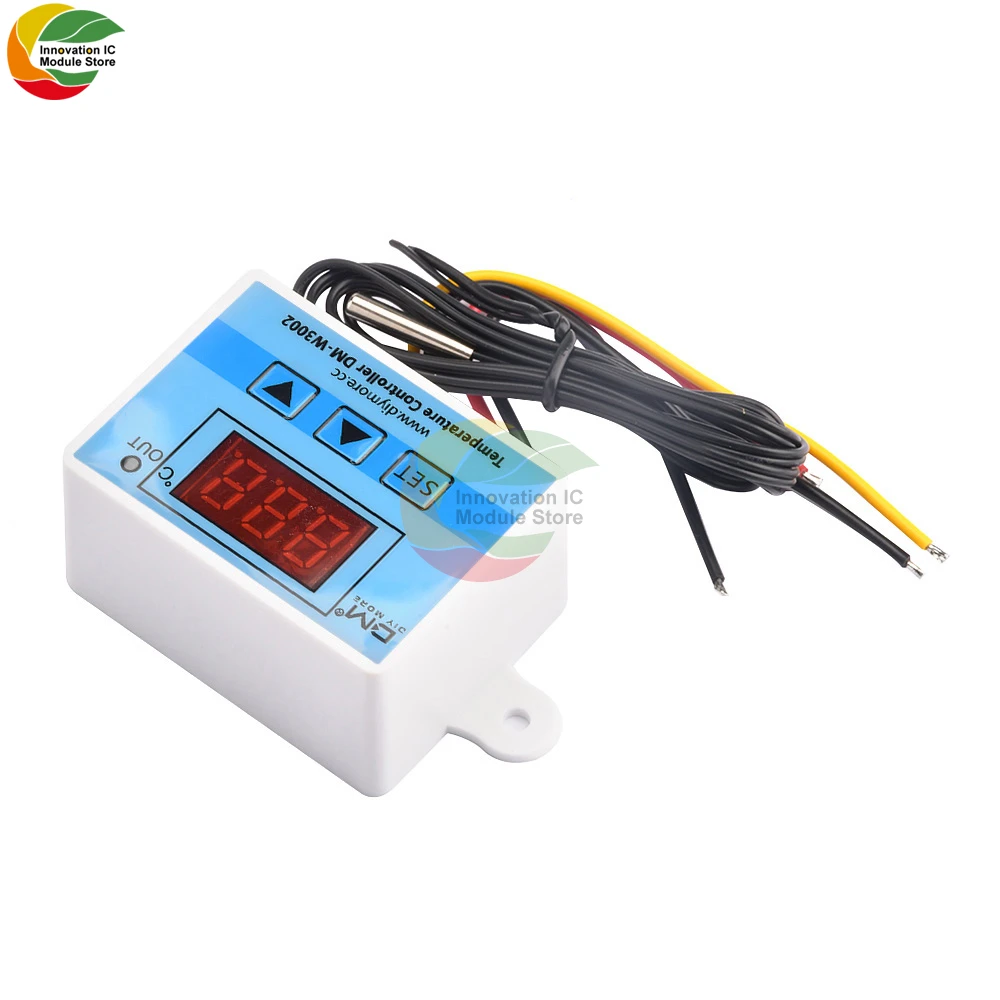

Instruções de utilização do controlador de temperatura w3002 microcomputador

Nome do produto: controlador de temperatura do microcomputador

Nome do produto: W3002

Faixa de medição: -50 ?-100 ?

Escala do controle: -50-100 °c

A precisão da medição de temperatura: ± 0.2 ?

Controle de temperatura precisão: ± 0.1 ?

Entrada de medição “ntc10k l = 1m prova dwaterproof água

Potência de entrada: 12/24/220v

Potência de saída: 120/240/1500w

Tipo de saída: saída direta

Capacidade de saída: 10a máximo

Abertura de instalação: 73mm (tamanho do furo: 4mm)

Dimensões: 60*45*31mm

2. Saída Direta do Sensor do Termostato Ntc

3. Cheap Sensores

4. C.a. Dm-w3001-110 v do Termostato de Digitas do Microcomputador 220 W3002

5. Saída Direta do Sensor do Termostato Ntc

6. Cheap Sensores

7. C.a. Dm-w3001-110 v do Termostato de Digitas do Microcomputador 220 W3002

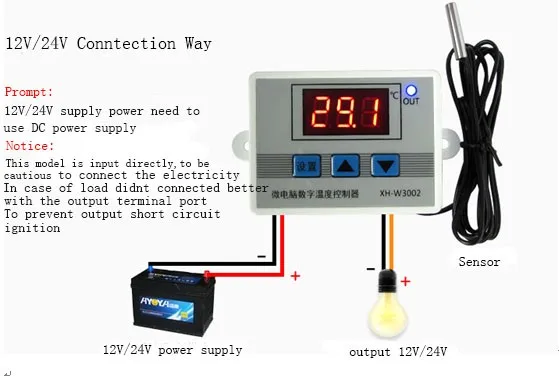

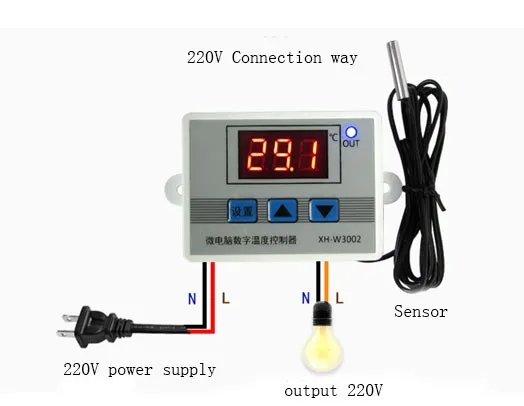

Diagrama de fiação

8. Saída Direta do Sensor do Termostato Ntc

9. Cheap Sensores

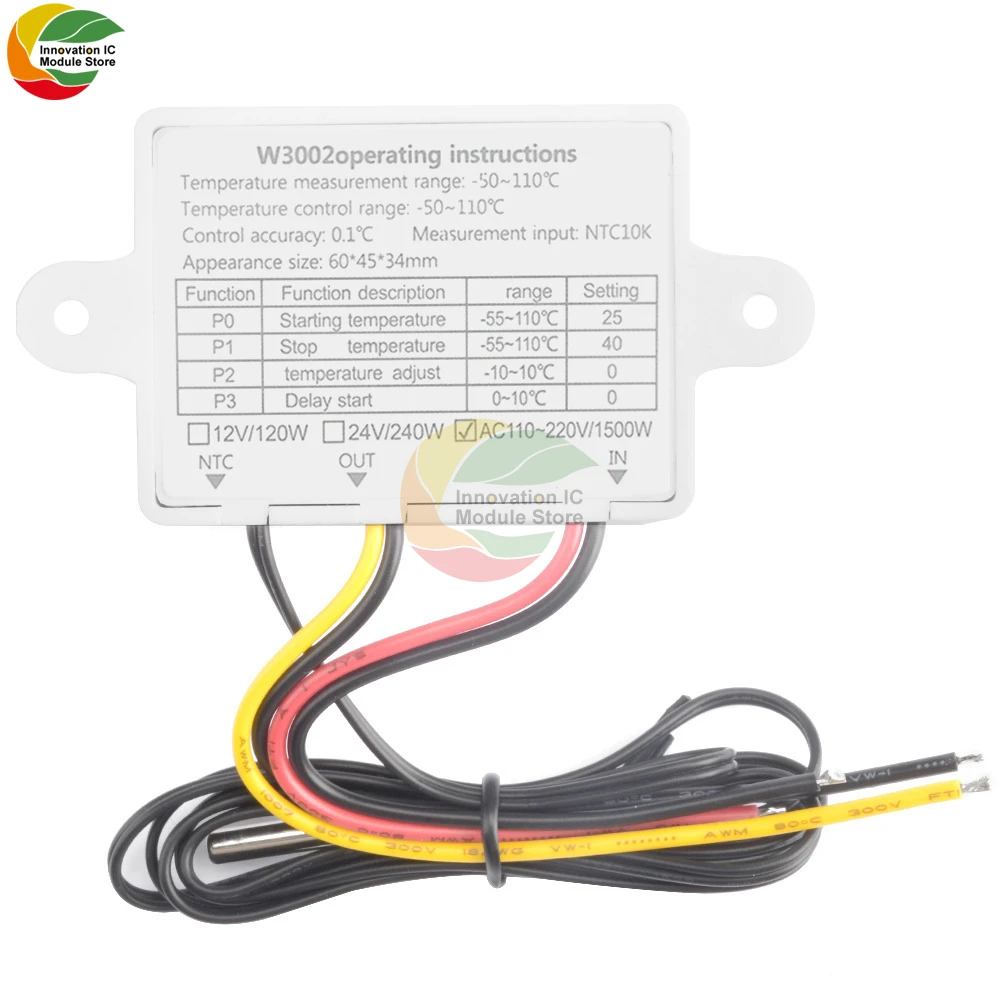

Código e introdução da função

Po definido para começar a temperatura

Pressione a tecla de configuração para entrar no menu interno. A configuração padrão mostra “po” e, em seguida, pressione o botão de configuração novamente e pressione os botões para cima e para baixo para definir a temperatura.

P1 set temperatura de parada

Pressione a tecla definida para entrar no menu interno, o número exibe “0”, pressione as teclas para cima e para baixo para mudar para “pi” e, em seguida, pressione a tecla definida. Pressione as teclas para cima e para baixo para parar a temperatura.

P2 conjunto de correção de temperatura

Pressione a tecla de configuração para entrar no menu interno, pressione as teclas para cima e para baixo para mudar para p2 e pressione as teclas para cima e para baixo novamente para calibrar a temperatura. No ajuste, se a temperatura de detecção for 0.4 °c maior do que a temperatura real, a temperatura de calibração precisa de-0.5 °c, se a temperatura de detecção for 1 °c mais baixa do que a temperatura real, a temperatura de calibração precisa de 1 °c, e a temperatura de detecção + temperatura de calibração = temperatura real.

P3Setdelayedstart

Pressione a tecla de configuração para entrar no menu interno e pressione as teclas para cima e para baixo para mudar para p3. Em seguida, pressione a tecla de configuração novamente e definir o tempo de atraso (unidade: minuto) através das teclas para cima e para baixo. A função atrasada do começo é usada para a refrigeração do compressor. Se usado em um freezer de geladeira, você precisa definir o valor. É geralmente ajustado para 3-6 minutos de acordo com o tamanho do curso do retorno do compressor. Se não for usado para o compressor ou a função de tempo de atraso não for necessária, ignore este item.

Configuração do modo de aquecimento

Pontos de ajuste, temperatura de início

Método de configuração: pressione a tecla de configuração para entrar no menu interno, pressione o valor de configuração “po” para iniciar a temperatura e pressione o valor de ajuste “pi” para parar a temperatura.

Exemplo:

Controle o aquecedor de água e pare de aquecer quando atingir 50 °c. Quando a temperatura cai para 40 °c, o aquecimento é reiniciado. Descrito como se segue,

Passo 1: certifique-se de que o modo de trabalho está aquecendo, temperatura de partida

Step2: pressione a tecla de configuração para entrar no menu interno, selecione “po” e pressione a tecla de configuração para definir o valor de “po” para 40 °c.

Step3: pressione a tecla de configuração para entrar no menu interno, selecione “pi” e pressione a tecla de configuração para definir o valor de “p1” para 50 °c.

Configuração do modo de refrigeração

Pontos de ajuste: temperatura de arranque> temperatura de parada (o fabricante julga automaticamente o modo de refrigeração)

Método de configuração: pressione a tecla de configuração para entrar no menu interno, pressione o valor de configuração “po” para iniciar a temperatura e pressione o valor de ajuste “pi” para parar a temperatura.

Exemplo:

O radiador do gabinete de controlo pára de funcionar quando o calor é dissipado a 26 °c. Ligar o radiador quando a temperatura voltar a 30 °c. descrito da seguinte forma,

Step1: certifique-se de que o modo de trabalho está refrigerando, começando a temperatura> parar a temperatura

Step2: pressione a tecla definida para entrar no menu interno, selecione “po”, pressione a tecla definida para definir o valor de “po” em 30 ?

Step3: pressione a tecla de configuração para entrar no menu interno para definir o valor de 26 pipivalue

Avarias comuns:

Se o usuário acidentalmente inverteu a configuração de temperatura, a luz de entrada estará ligada e a carga não funcionará. Se este for o caso, verifique se a temperatura definida foi invertida.

Solução de configuração de fábrica.

Quando há eletricidade, pressione as teclas para cima e para baixo por três segundos, quando o tubo digital exibe 888888, ele mudará automaticamente para a detecção de temperatura. E restaurar às configurações de fábrica.

O tubo digital exibe “hhh”:

Se for usado, “lll” é exibido. Indica que o sensor está com defeito e precisa ser reparado ou substituído.

O tubo digital exibe “hhh”

Se exibe “hhh”, significa que a temperatura é maior do que a faixa de detecção e o ambiente de trabalho precisa ser alterado.
