Seeed Xiao Rp2040 Raspberry pi Desenvolvimento Módulo Placa para Arduino Micropython Circuitpython

Xiao rp2040 é um microcontrolador usando o chip de framboesa rp2040. É executado em até 133mhz, é construído com interfaces ricas em um tamanho minúsculo do polegar, e suporta inteiramente para arduino, micropython, e circuitpython. As interfaces a bordo são suficientes para desenvolver aplicações múltiplas.

Xiao rp2040 é uma placa de desenvolvimento doSérie. Como se fosse oÉ uma placa compacta com uma ampla gama de interfaces. O xiao rp2040 é equipado com a microplaqueta de framboesa rp2040 (braço de núcleo duplo®Córtex: córtex®M0 + @ 133mhz). Desempenho poderoso e baixa potência, ideal para vários projetos wearable e pequenos.

Características características:

• Mcu poderoso: processador do córtex m0 + do braço do duplo-núcleo, relógio flexível que corre até 133 mhz

• Recursos ricos em chip: 264kb de sram e 2mb de memória flash a bordo

• Compatibilidade flexível: suporte micropython/para arduino/circuitpython

• Operação fácil do projeto: tábua de pão-amigável e design smd, nenhuns componentes na parte traseira

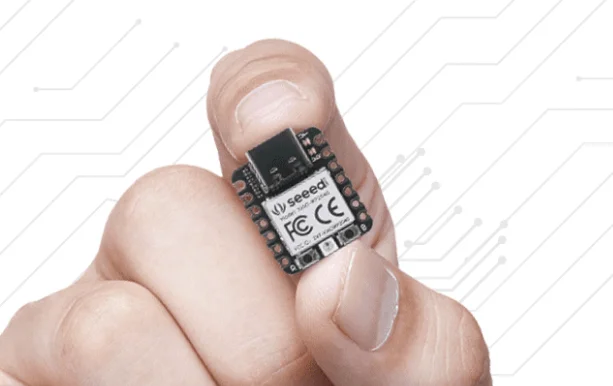

• Tamanho pequeno: tão pequeno quanto um polegar (20×17.5mm) para dispositivos wearable e projetos pequenos

• Múltiplas interfaces: 11 pinos digitais, 4 pinos analógicos, 11 pinos pwm, 1 interface i2c, 1 interface uart, 1 interface spi, 1 interface de almofada de ligação swd

• Ampla compatibilidade: pinos compatíveis com seeeduino xiao e suporta

1. Circuitos Integrados

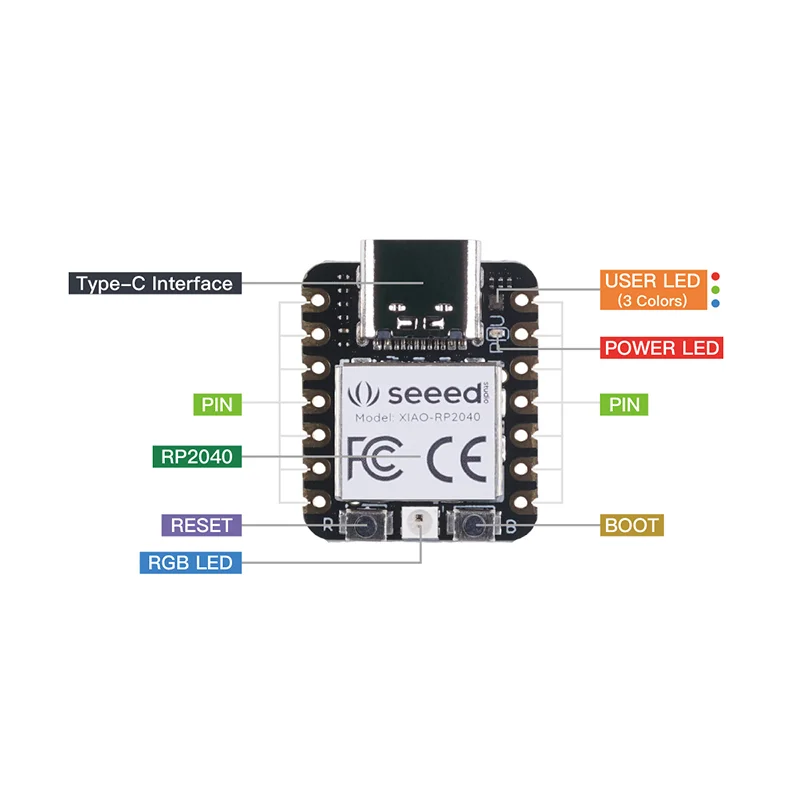

Além do poderoso cpu, o xiao rp2040 tem 2mb de flash a bordo. 11 pinos digitais, 4 pinos analógicos, 11 pinos pwm, 1 interface i2c, 1 interface uart, 1 interface spi, 1 interface de almofada de ligação swd. alguns pinos têm várias funções, além disso, xiao rp2040 suporta a interface usb tipo-c que pode fornecer energia e baixar code.1 botão de reset, 1 botão de inicialização, 1 led rgb user-programável, 1 led de energia, 2 indicadores de status e 1 led de usuário estão a bordo, permitindo que os desenvolvedores depurar seu código com muita facilidade.

O xiao rp2040 é muito compacto porque todos os componentes eletrônicos são soldados na mesma superfície da placa, o que significa que você pode facilmente soldar o xiao rp2040 a seu próprio pwb. Xiao rp2040 é pin-compatível comAssim xiao rp2040 pode ser aprendido e desenvolvido usando a placa de expansão de…

2. Seeed Xiao Rp2040 Raspberry pi Desenvolvimento Módulo

O xiao rp2040 suporta inteiramente c/c + + e micropython porque usa o mesmo chip (rp2040) como o…

Você também pode usar o editor thonny para programar como se estivesse usando

3. Componentes Ativos

Hey comunidade, nós montamos umaCanal em nosso servidor de discórdia, por favor clique para se juntar para 24/7/365 fazendo, compartilhando, discutindo e ajudando uns aos outros.

Atenção: atenção:

Todos os pinos de i/o são 3.3v, por favor não entre mais de 3.3v, caso contrário, o cpu pode ser danificado.

Especificação: especificação

• Cpu: braço de núcleo duplo cortex m0 + processador, relógio flexível correndo até 133 mhz

• Armazenamento: 264kb de sram, e 2mb de memória flash a bordo

• Pinos de i/o: 11 pinos digitais, 4 pinos analógicos, 11 pinos de pwm

• Interface:1 interface i2c, 1 interface uart, 1 interface spi, 1 interface de almofada de ligação swd

• Fonte de alimentação e interface de download: interface usb tipo-c

• Leds: 1 led de usuário, 1 led de energia, dois leds para download de porta serial, 1 led rgb

• Botão: 1 botão de reset, 1 botão de inicialização

• Almofadas de alimentação: para a fonte de alimentação da bateria

• Compatibilidade do software: suporte micropython/para arduino/circuitpython

• Cobertura de projeção para proteger o circuito

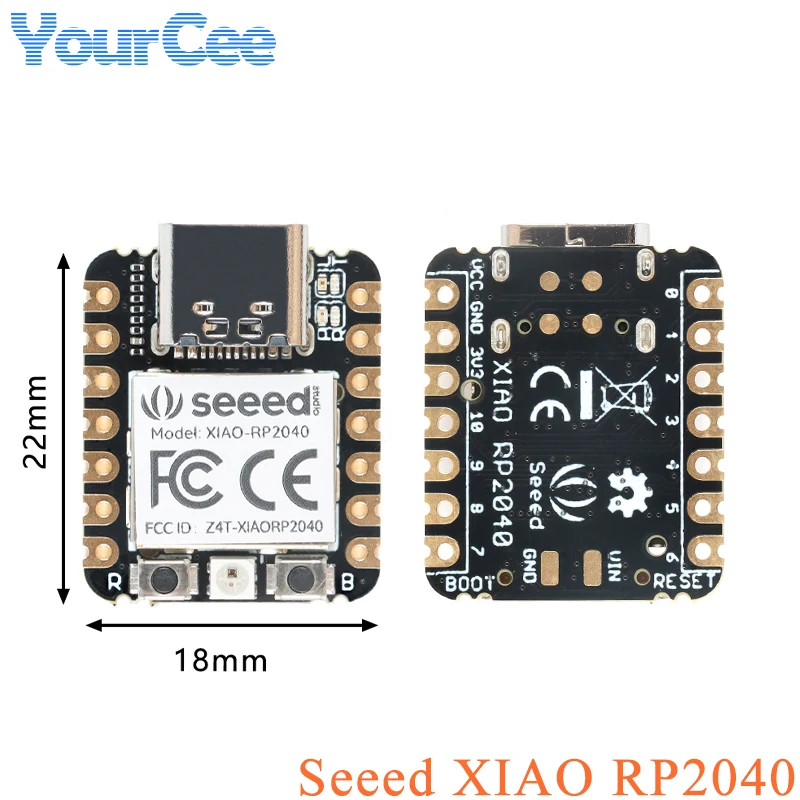

• Dimensões: 20×17.5×3.5mm

Aplicação de aplicação

• Dispositivos wearable

• Prototipagem rápida (diretamente ligado ao pwb expandido como um sistema mínimo)

• Perfeito para todos os projetos precisam mini para arduino

• Teclado faça você mesmo

• Desenvolvimento usb (usb para multi-canal ttl/usb modo de host, etc.)

Comparação entre seeeduino xiao e xiao rp2040

Pinout de ferragem
