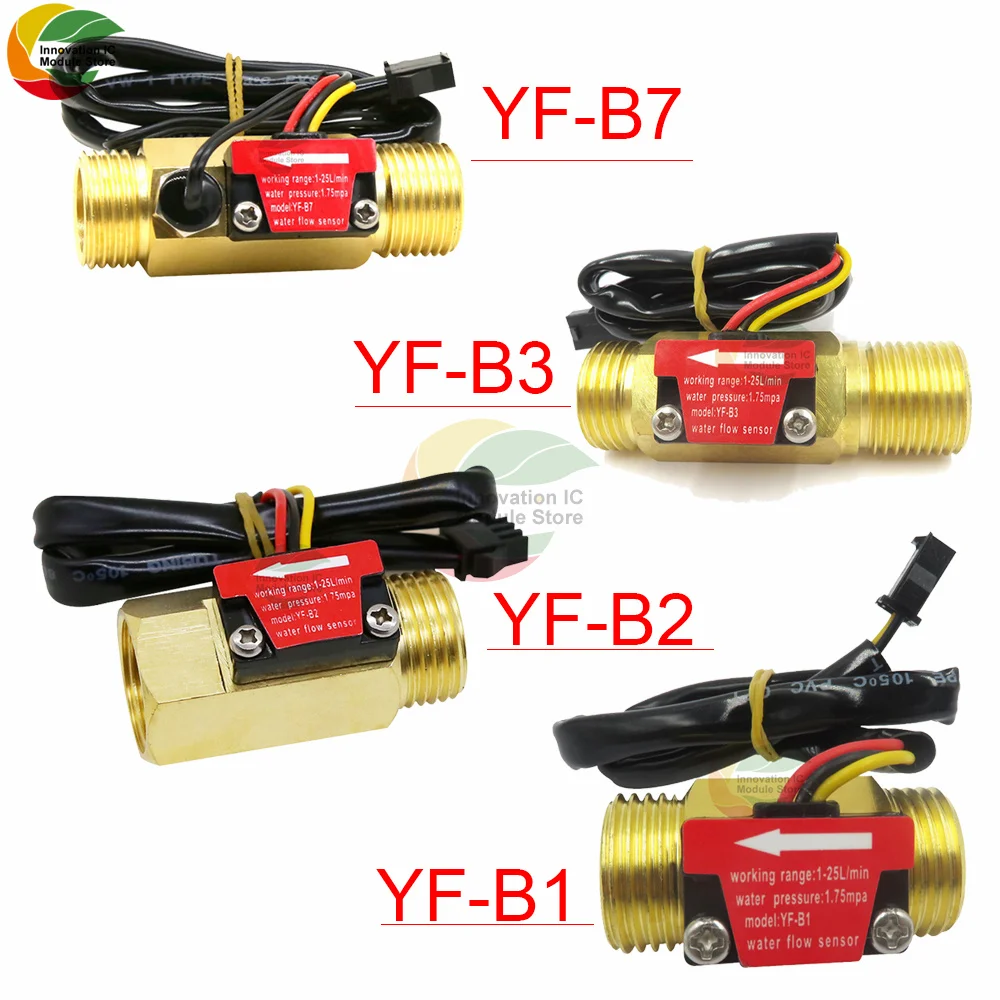

Sensor de Fluxo de Bronze g1 Dn15 Thread Hall Sensor Yf-b1 b2 b3 b7 Interruptor Medidor de Fluxo de Água Salão Fluxo de Turbina 2525l Min

1. Cheap Sensores

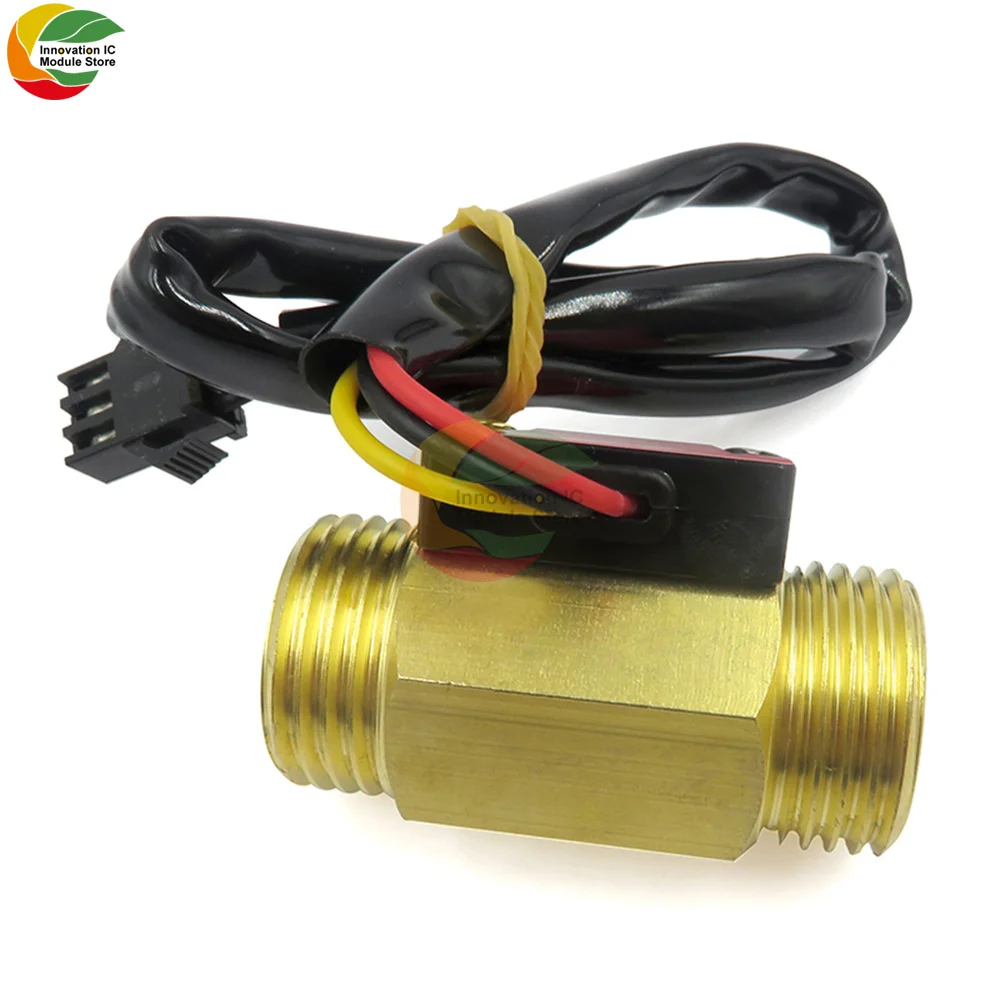

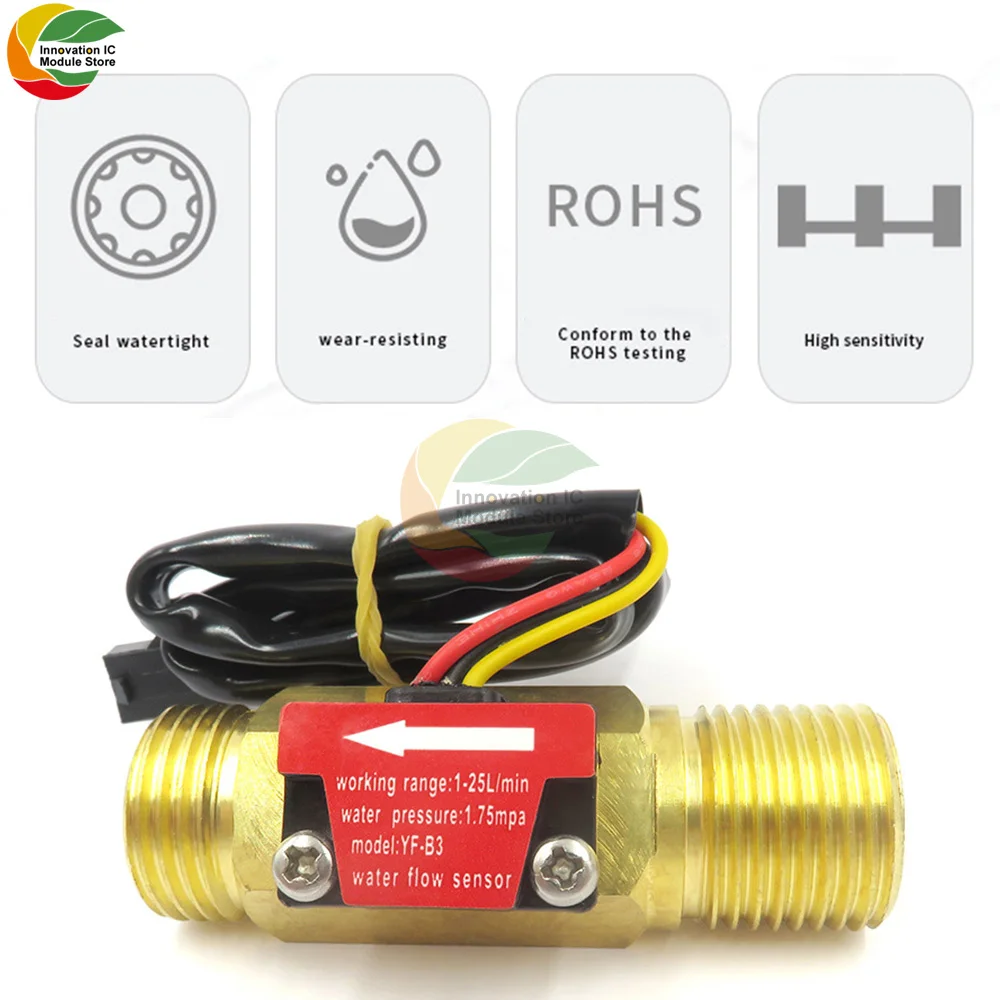

Sensor de fluxo YF-B3 da turbina do medidor de fluxo g1/2 1-25l/min de 4 pontos

Informações sobre o produto:

1. resposta rápida e uma ampla gama de aplicações

2. acabamento fino e seleção de material de alta qualidade

3. o selo não vazar

4. todo o material de cobre, resistente ao desgaste e durável

5. importados originais do salão, sensibilidade alta

Descrição do produto:

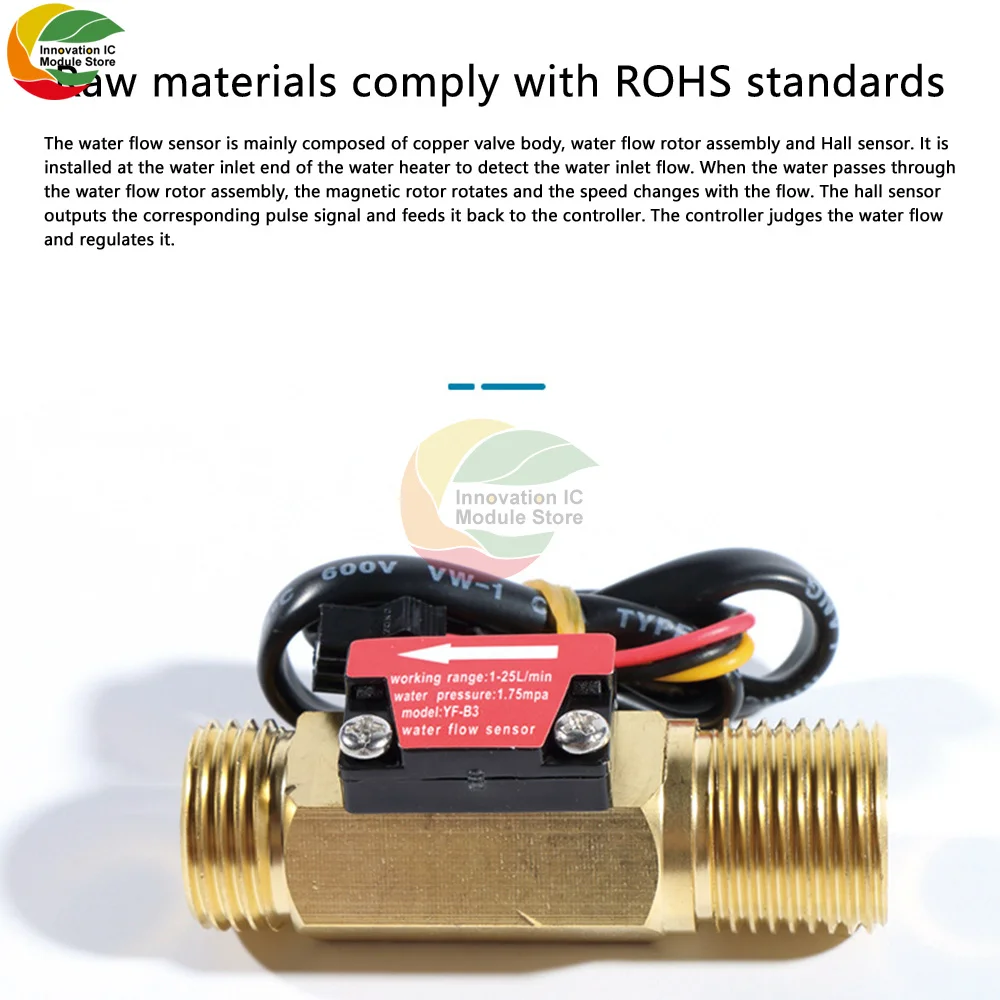

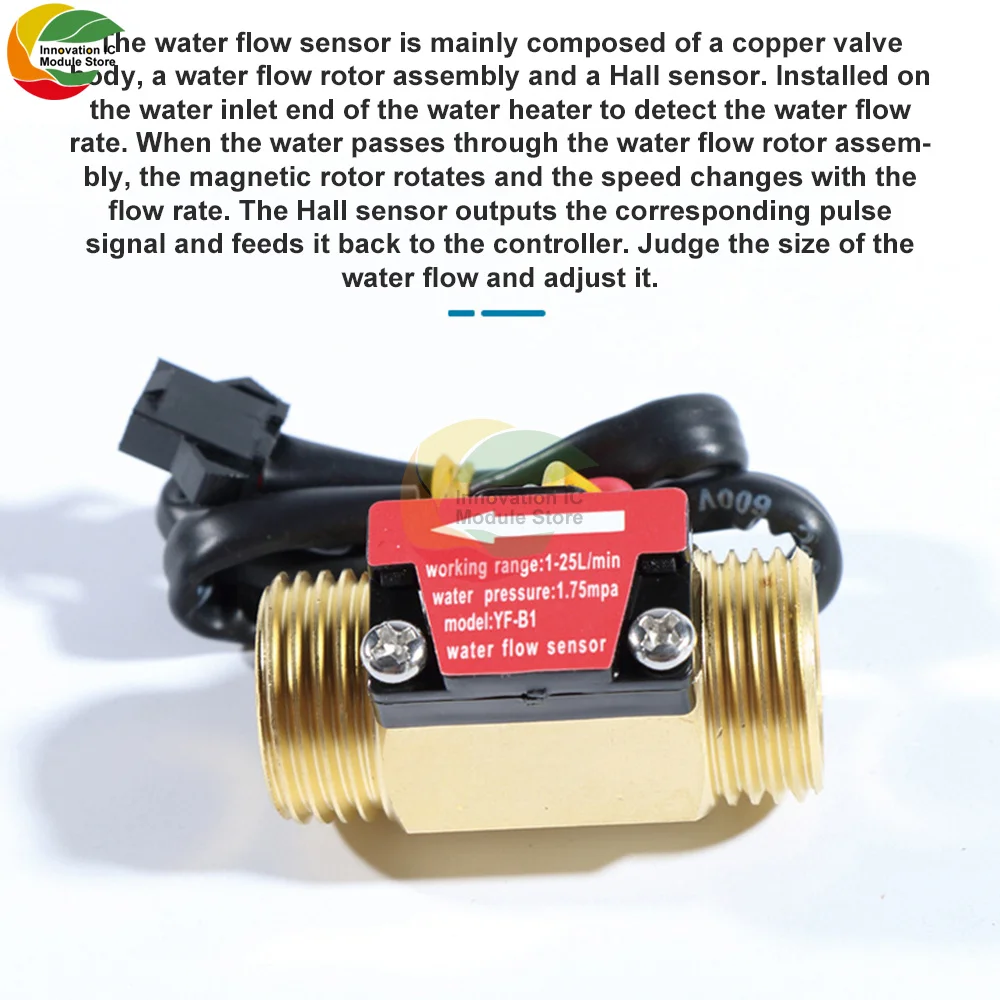

O sensor de fluxo de água é composto principalmente de um corpo de válvula de cobre, um conjunto de rotor de fluxo de água e um sensor de salão. Instalado na extremidade da entrada de água do aquecedor de água para detectar a taxa de fluxo de água. Quando a água passa através do conjunto do rotor do fluxo de água, o rotor magnético gira e as mudanças de velocidade com o caudal. O sensor hall produz o sinal de pulso correspondente e alimenta-o de volta ao controlador. Julgar o tamanho do fluxo de água e ajustá-lo.

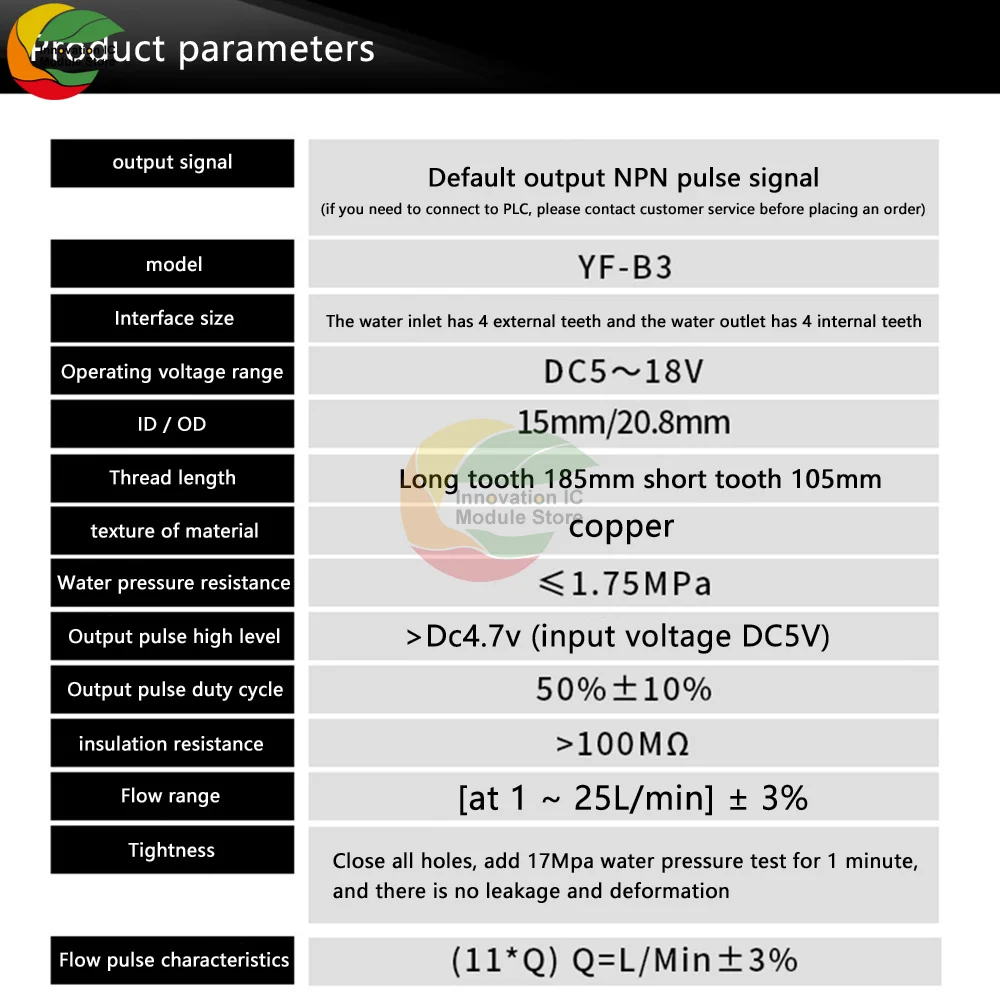

Os principais parâmetros:

Modelo: YF-B3

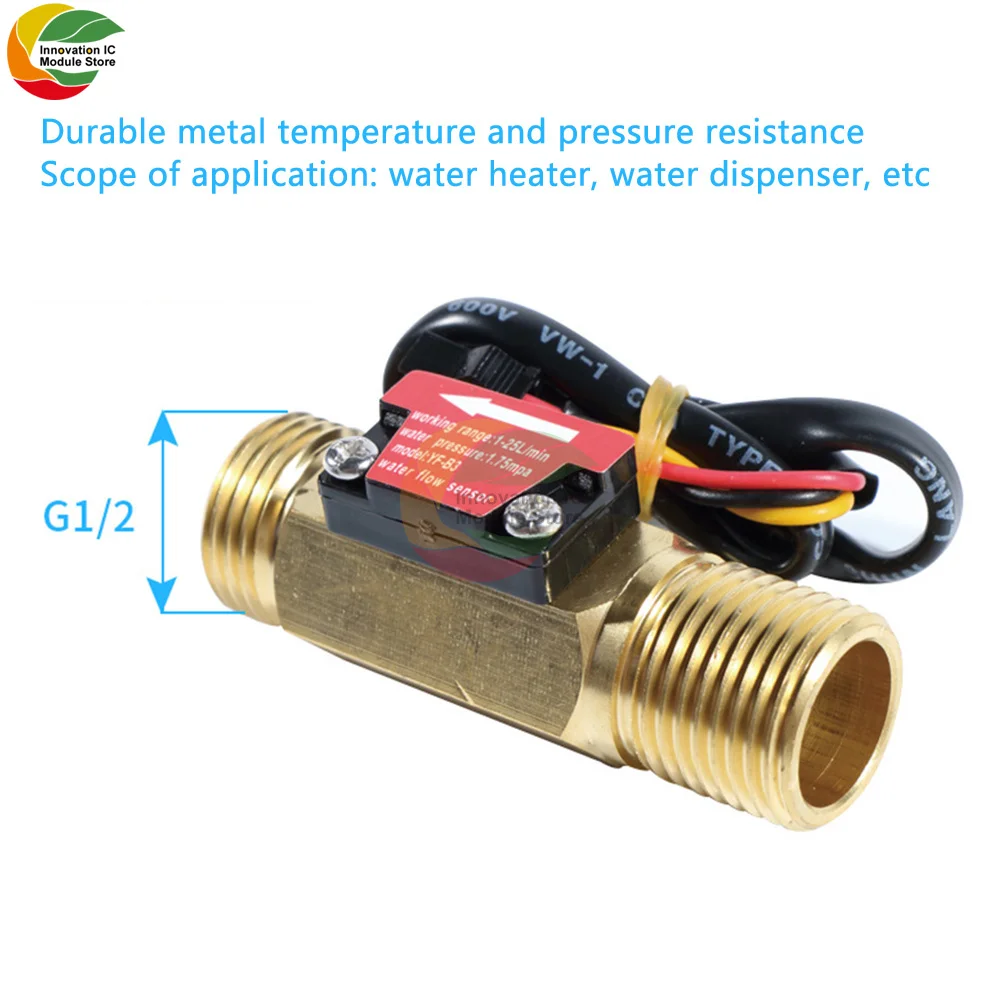

Tamanho da relação: entrada de água 4 pontos dentes externos, tomada de água 4 pontos dentes internos

Faixa de tensão de trabalho: dc5 18 18v

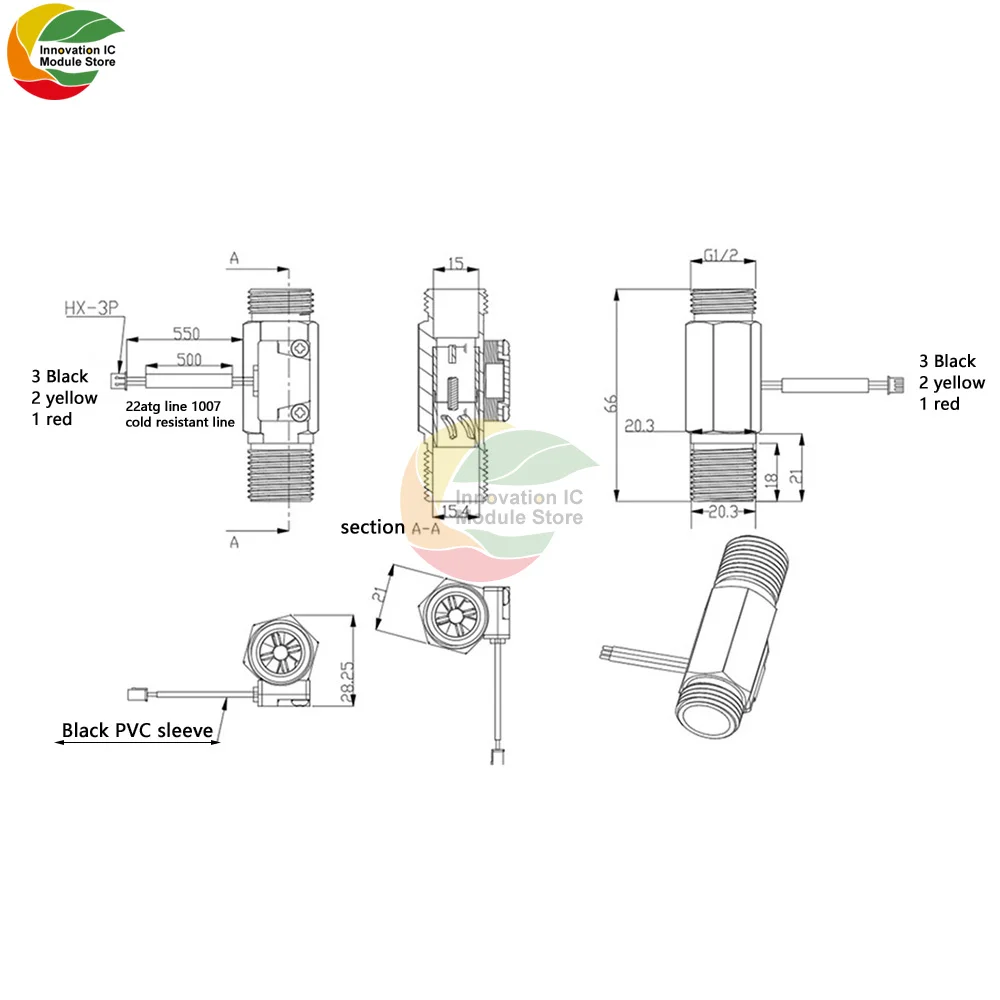

Diâmetro interno/diâmetro exterior: 15mm/20.8mm

Comprimento da linha: dentes longos 18.5mm dentes curtos 10.5mm

Material: Cobre

Resistência à pressão de água: 1.1.75mpa

Pulso de saída de alto nível:> dc4.7v (tensão de entrada dc 5v)

Ciclo de trabalho de pulso de saída: 50% 10%

Resistência de isolamento:> 100mΩ

Faixa de fluxo: [em 1 2525l \ min] ± 3%

Tensão: feche cada furo, adicione 1.7mpa teste de pressão de água por 1 minuto, sem vazamento e deformação

Características do pulso de fluxo: (11 * q) q = l/min ± 3%

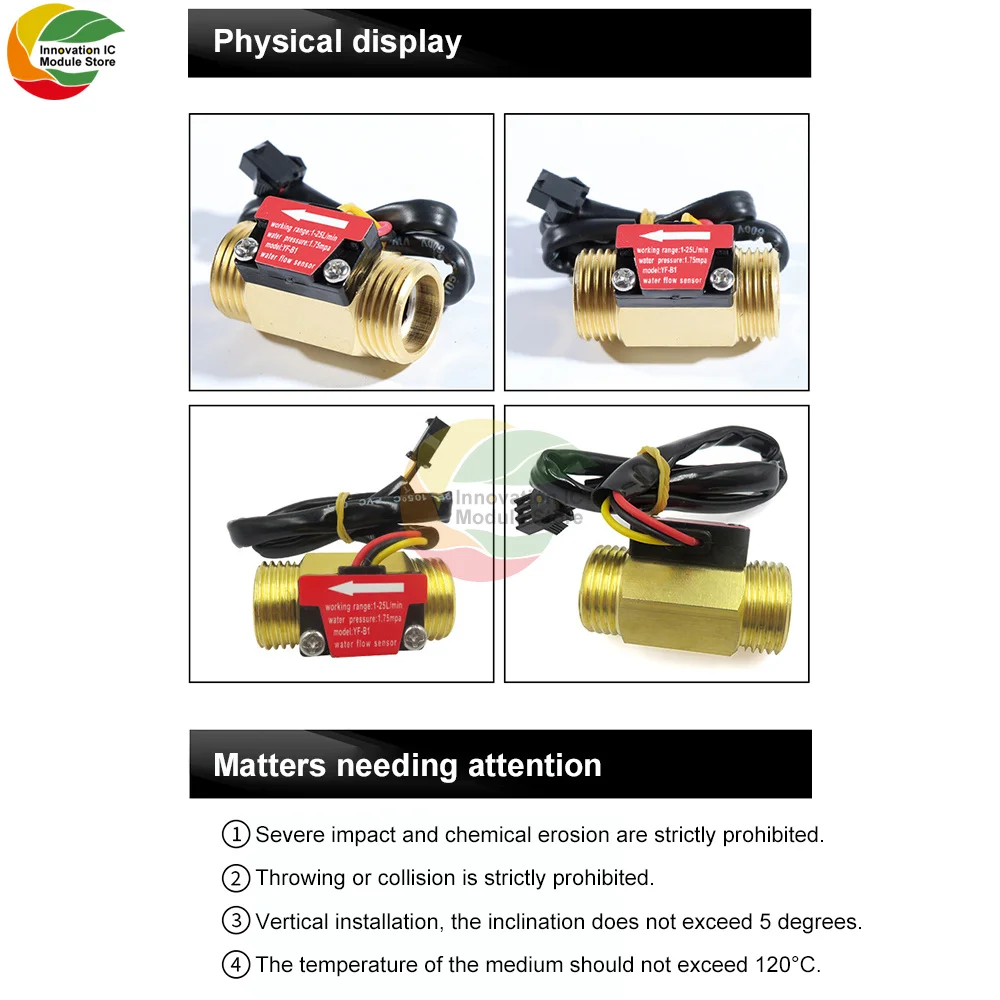

Precauções

1. impacto severo e erosão química são estritamente proibidos.

2. jogar ou colisão é estritamente proibido.

3. instalação vertical, a inclinação não excede 5 graus

4. a temperatura do meio não deve exceder 120 ?

Lista:

Sensor de fluxo de água * 1

2. b7 Interruptor Medidor de Fluxo de Água

3. Sensor de Fluxo de Bronze g1 2

4. Cheap Sensores

5. b7 Interruptor Medidor de Fluxo de Água

6. Sensor de Fluxo de Bronze g1 2

7. Cheap Sensores

8. b7 Interruptor Medidor de Fluxo de Água

Tipo medidor de fluxo da turbina do sensor de fluxo de água g1/2

Informações sobre o produto:

1. este produto é leve e prático na aparência, pequeno em tamanho e fácil de instalar.

2. o impulsor é incrustado com grânulos de aço inoxidável, que é permanente e resistente ao desgaste.

3. o anel de vedação adota a estrutura da força superior e inferior e nunca vaza.

4. o elemento hall é importado com embalagem original e é encapsulado com cola de potting para evitar a entrada de água e nunca envelhece.

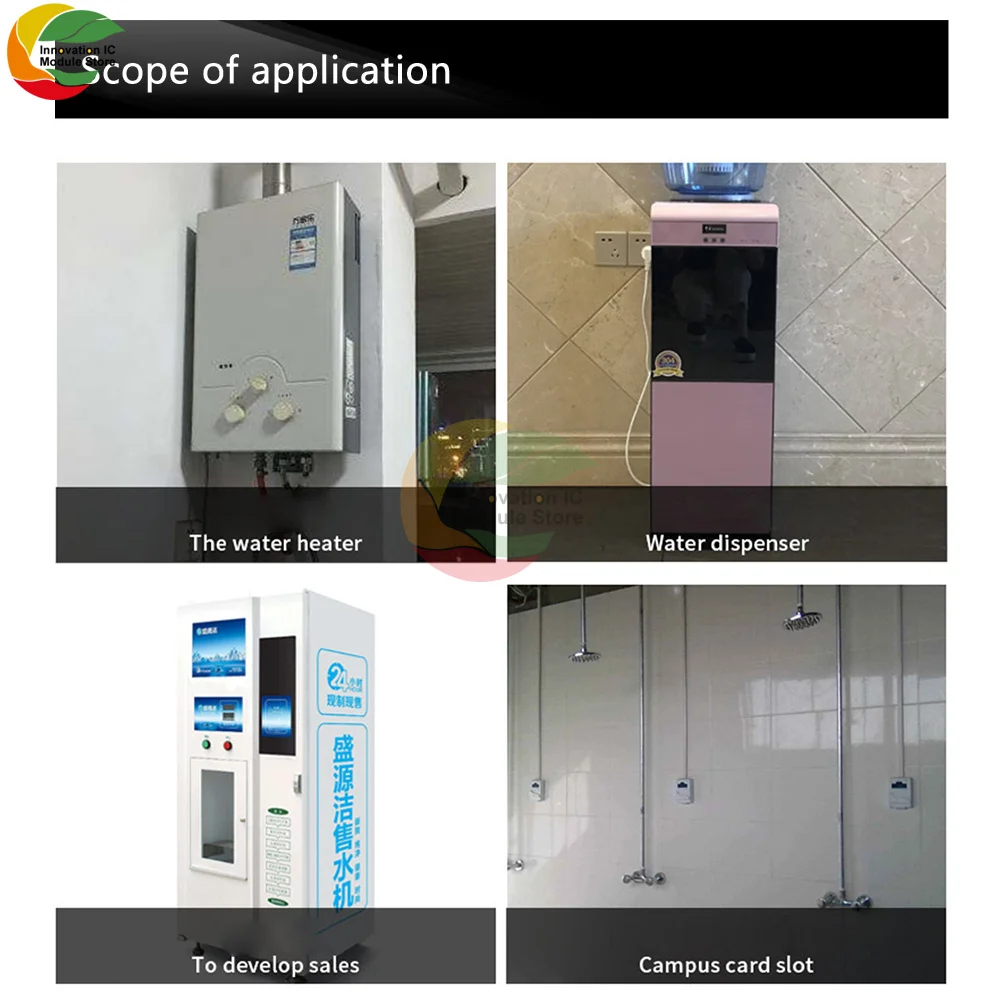

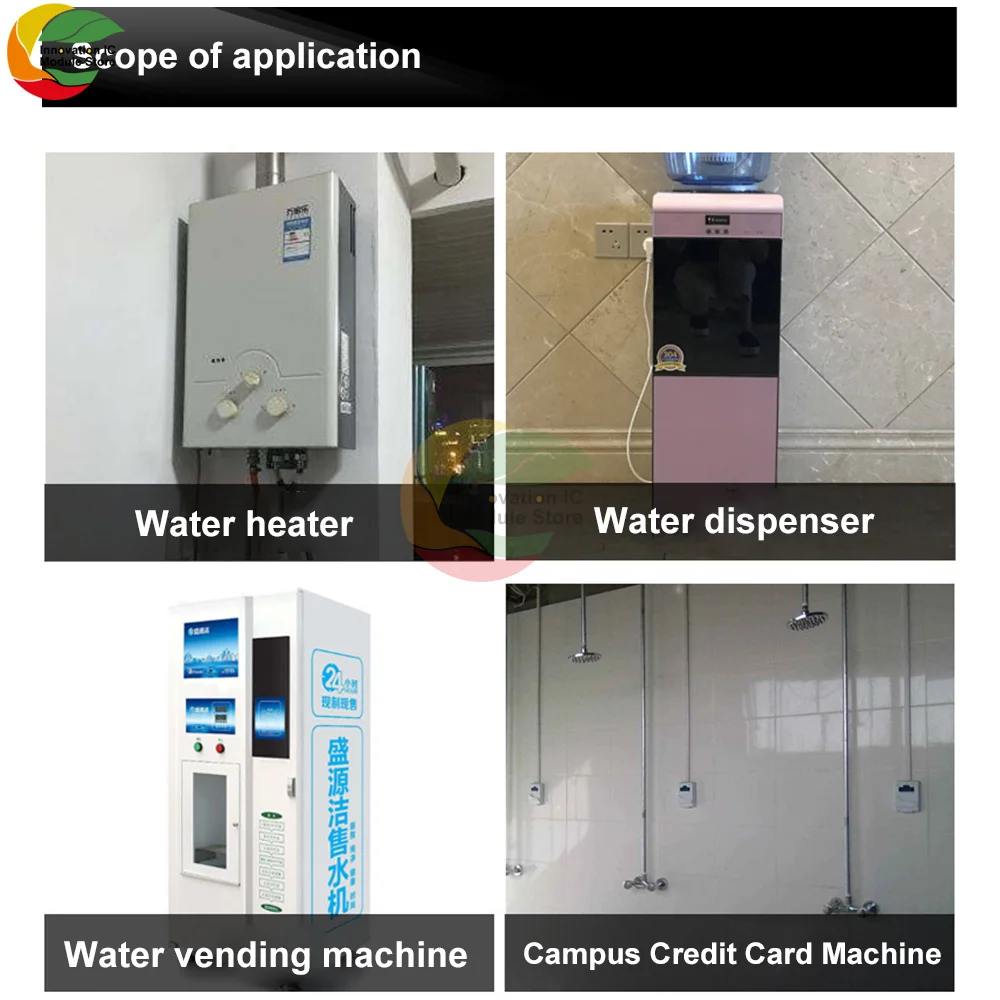

5. cenários de aplicação largos, amplamente utilizados em aquecedores de água, fontes bebendo, máquinas de venda automática de água, máquinas de cartão de crédito do campus

Os principais parâmetros:

O sensor de fluxo de água é composto principalmente de um corpo de válvula de plástico, um conjunto de rotor de fluxo de água e um sensor de salão. É instalado na extremidade da entrada de água do aquecedor de água para detectar a taxa de fluxo de água. Quando a água passa através do conjunto do rotor do fluxo de água, o rotor magnético gira e as mudanças de velocidade com o caudal. O sensor hall produz o sinal de pulso correspondente e alimenta-o de volta ao controlador. O dispositivo julga o tamanho do fluxo de água e o regula.

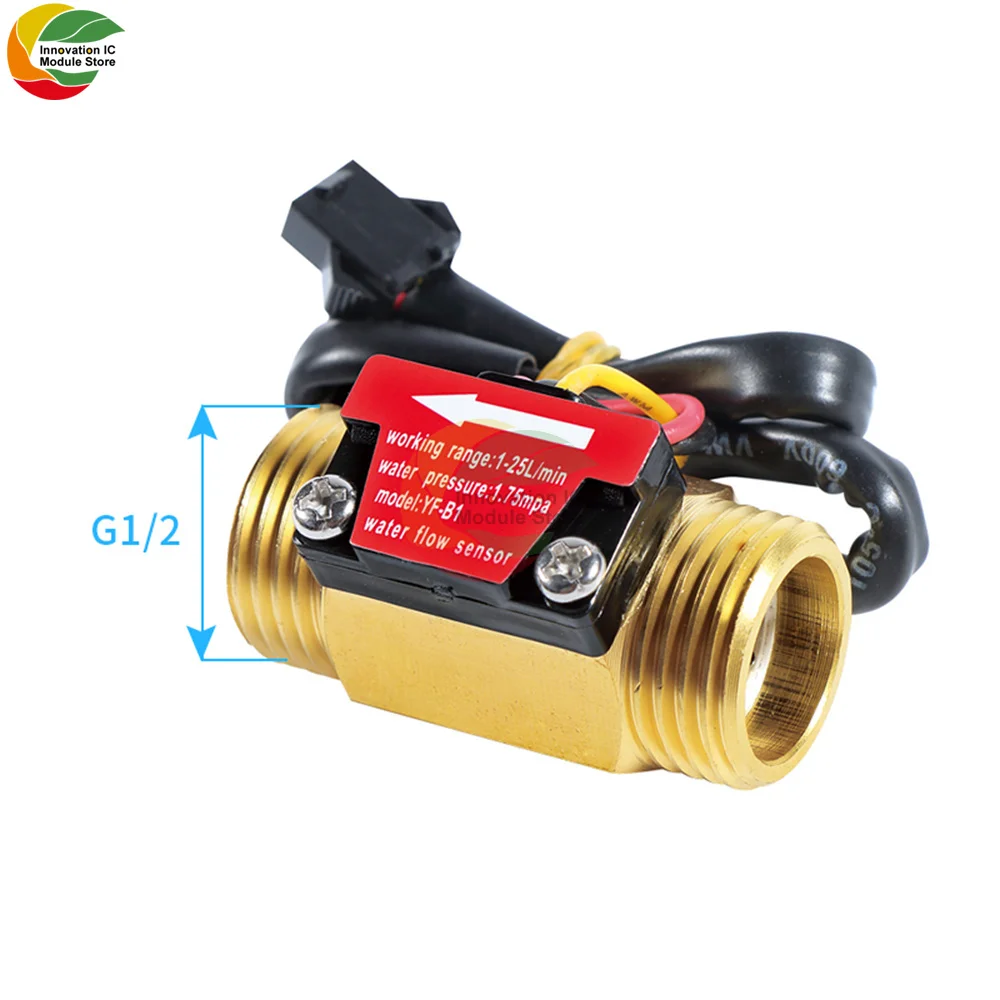

Tamanho da interface: 4 pontos (g1/2)

Faixa de tensão de trabalho: dc5 18 18v

Diâmetro interno/diâmetro exterior: entrada de água do diâmetro interno 15.4, saída de água 13.5mm/diâmetro exterior 20.5mm

Comprimento da linha: 9.3mm

Resistência à pressão de água: 1.1.75mpa

Pulso de saída de alto nível:> dc4.7v (tensão de entrada dc 5v)

Ciclo de trabalho de pulso de saída: 50% 10%

Resistência de isolamento:> 100mΩ

Faixa de fluxo: (em 1 2525l \ min) ± 3%

Tensão: feche cada furo, adicione 1.7mpa teste de pressão de água por 1 minuto, sem vazamento e deformação

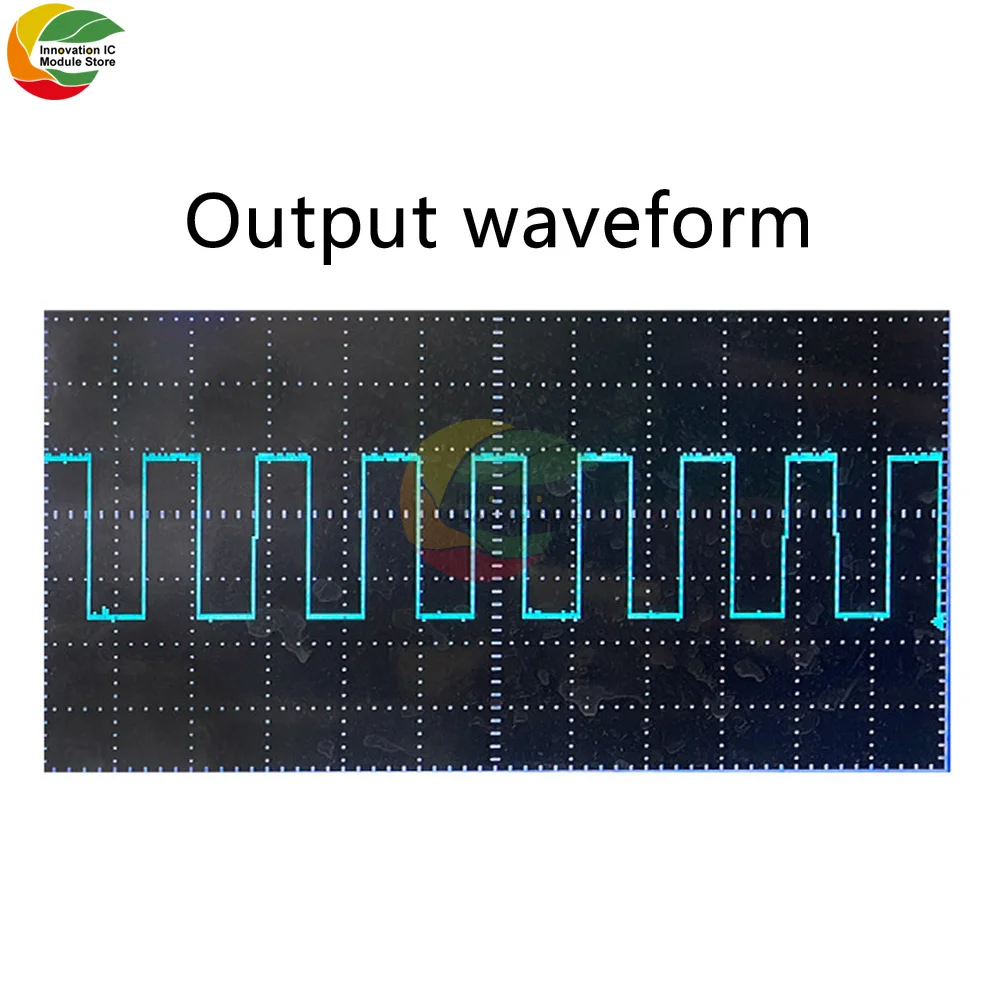

Freqüência de pulso: (hz) =[ 11 * q] ± 5% (q — fluxo l/min)

Fiação:

Vermelho em é conectado ao pólo positivo

Amarelo para fora linha de saída de sinal

Gnd preto conectar ao pólo negativo

Precauções:

1. impacto severo e erosão química são estritamente proibidos

2. jogando ou colisão é estritamente proibido

3. instalação vertical, a inclinação não excede 5 graus

4. a temperatura do meio não deve exceder 120 ?

Lista:

Sensor de fluxo * 1
