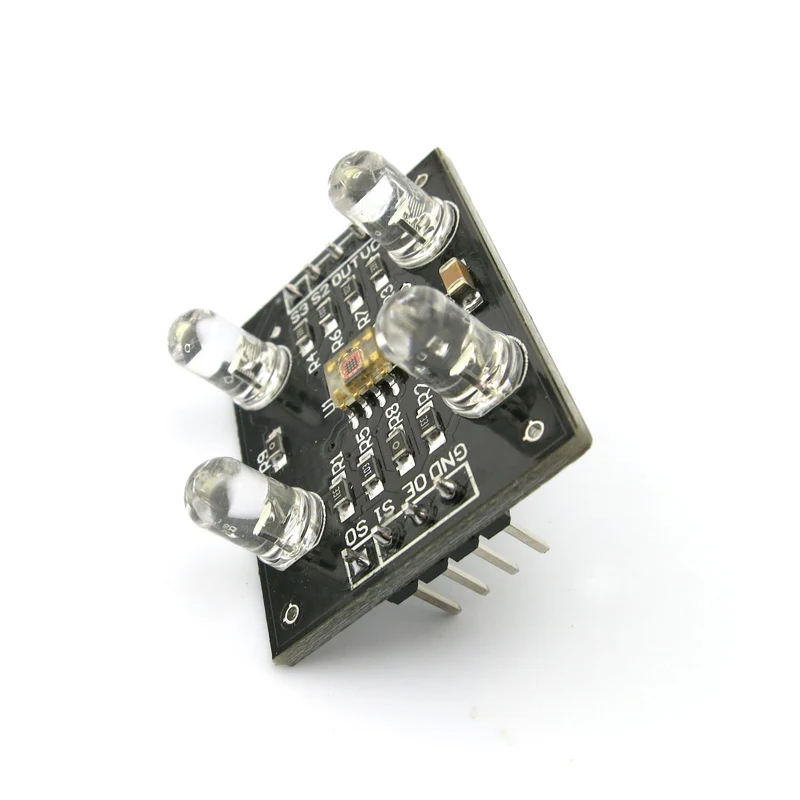

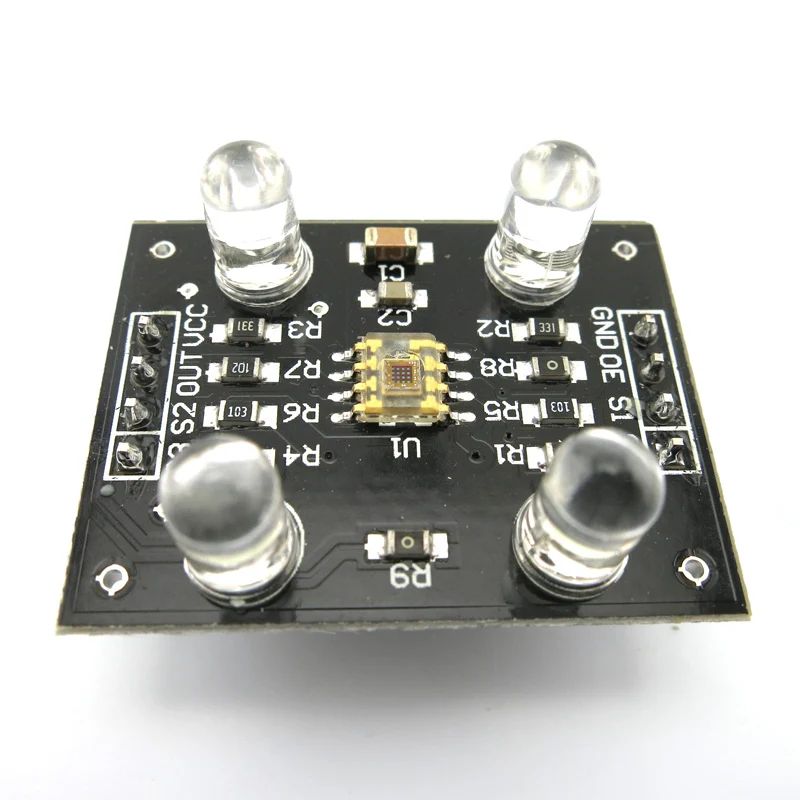

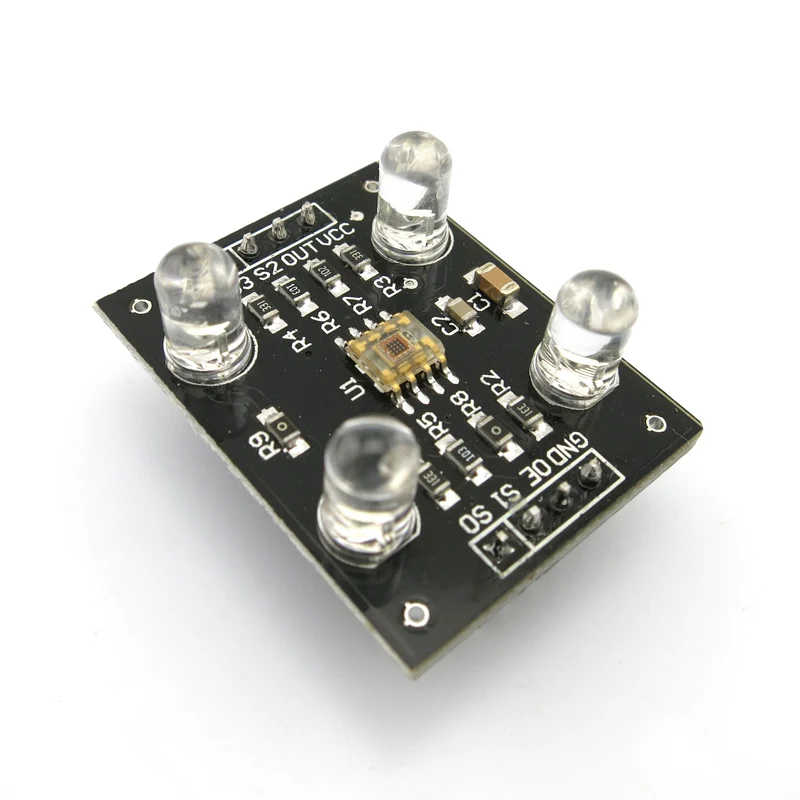

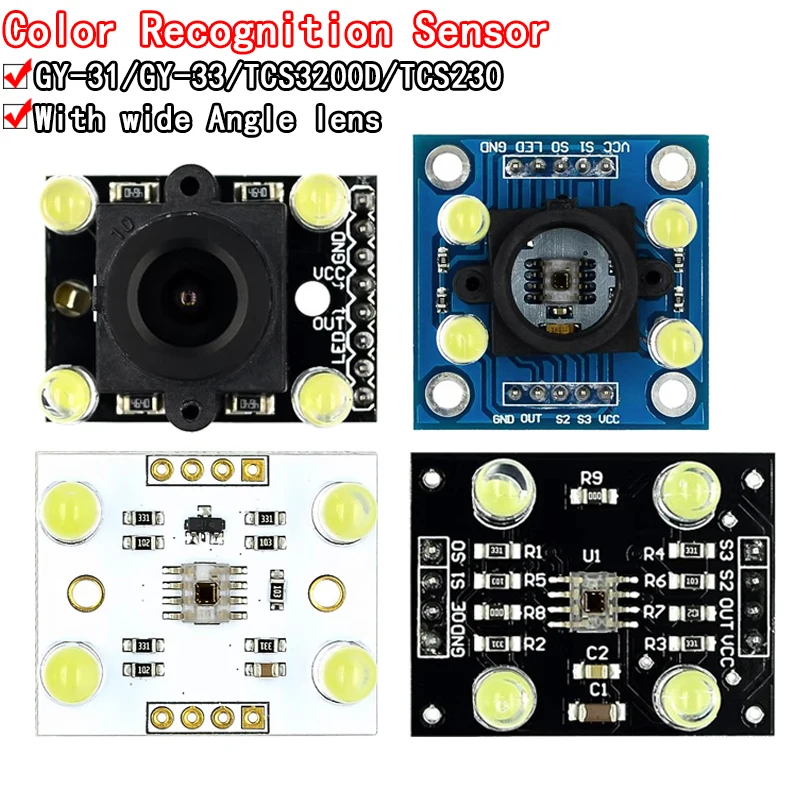

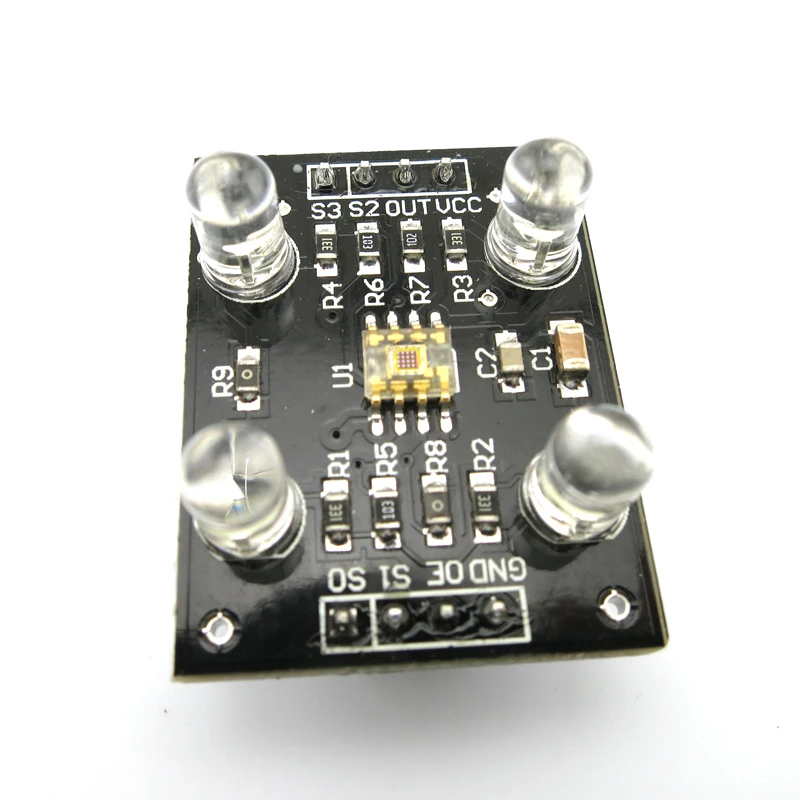

Sensor de Reconhecimento de Cor Tcs230 Tcs3200 Módulo de Reconhecimento de Cor para Arduino Faça Você Mesmo Módulo dc 35 v Entrada

1. Sensor de Reconhecimento de Cor Tcs230 Tcs3200 – Estilo da Manga : Regular

Princípio sensor de cor:

Tcs230 pacote de montagem de superfície soic de 8 pinos, em um único chip tem 64 fotodiodos. Estes diodos são divididos em quatro tipos. 16 do fotodíodo com um filtro vermelho; 16 fotodiodos com um filtro verde; 16 fotodiodos com um filtro azul; os 16 restantes sem nenhum filtro, podem passar toda a informação óptica. O chip fotodiodo é escalonado, é possível que minimize a não uniformidade da radiação incidente, aumentando assim a precisão do reconhecimento de cor; por outro lado, a mesma cor do fotodiodo 16 é conectado em paralelo, uniformemente distribuído na matriz de diodo, você pode eliminar a cor de erro de posição. Trabalhe por dois pinos programáveis para selecionar dinamicamente o filtro desejado. Faixa de frequência de saída típica do sensor de 2 hz 500 100% khz, os usuários também podem selecionar dois pinos programáveis a 20%, 2% ou do fator de escala de saída, ou modo de desligamento. Fator de escala de saída para que a saída do sensor possa ser adaptada à escala de medição diferente e aumente sua capacidade de se adaptar. Por exemplo, ao usar um contador de freqüência de baixa velocidade, você pode escolher um pequeno valor de escala que tcs230 freqüência de saída e contador de correspondência.

Resumo:
1. placa importada do pwb das microplaquetas tcs3200 com chapeamento do ouro
2. tcs3200 é versão de atualização tcs230, o melhor
3. fonte de alimentação 3-5 v
4. interferência anti-luz
5. led branco, pode controlar o ligar e desligar.
6. pode detectar a cor do objeto não-luminoso

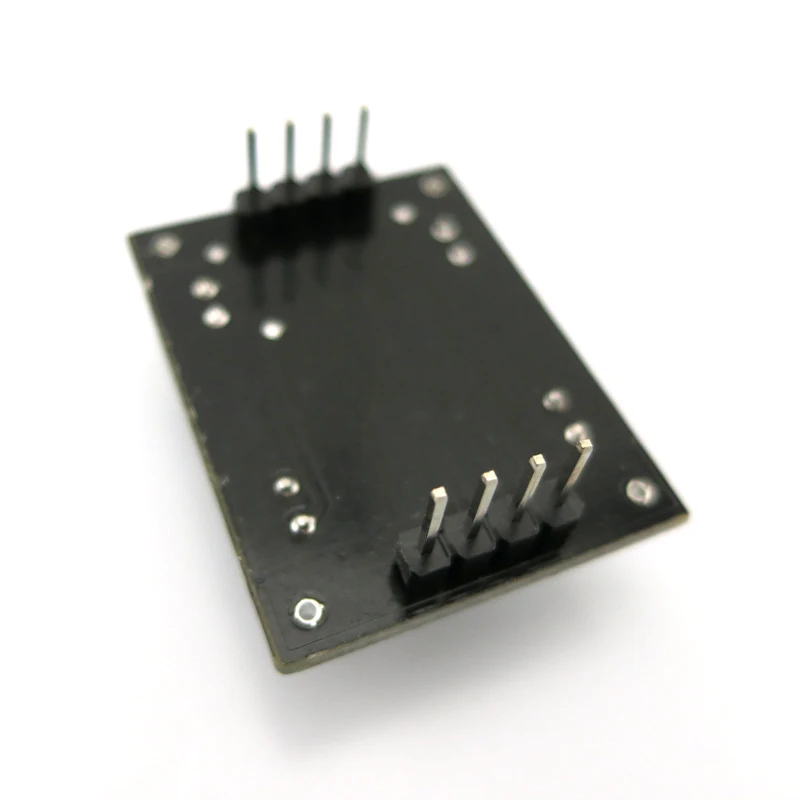

7. dimensões do pwb: (l) 33mm * (w) 25mm

O procedimento de teste simples é o seguinte:
# Incluir

Definir uchar não assinado char

# Definir matiz não assinado

Ciclo de trabalho//s0, s1 para definir a saída; sbit s0 = p1 ^ 0

Sbit s1 = p1 ^ 1;

Sbit s2 = p1 ^ 3;//s2, s3 está definido para considerar o padrão de luz

Sbit s3 = p1 ^ 4;

Sbit oe = p1 ^ 2;//habilitar

RS232_init void ()

{

Tmod = 0x20;//temporizador 1 no modo 1

Scon = 0x50;

Pcon = 0x80;//

Th1 = tl1 = 0xff;//22.1184 m de cristal, a taxa de transmissão é definida para 115200

TR1 = 1;

TI = 0;

RI = 0;

}

Void send_char (uchar a)//enviar dados

{

SBUF = um;

Enquanto (ti = 0);

TI = 0;

}

Uchar get_char ()//recepção de dados

{

Enquanto (ri = 0);

RI = 0;

Retorno SBUF;

}

Uint color_display (uchar m)

{

Tempo de uint, a;

A = m;

Tmod = 0x61;//contador 1, temporizador 0 está operando no modo de 16 bits

Th0 = tl0 = 0;//começar a contar de zero, o timing

TH1 TL1 = = 0;

S0 = 1;

S1 = 1;

S2 = m e 0x01;

S3 = m e 0x02;

OE = 0;

TR0 = = TR1 1;

Enquanto (tl1 <250); TR1 = = TR0 0; OE = 1; Tempo = th0 * 256 + tl0; Retorno (tempo);
}

Void main ()

{Uint temp;

RS232_init ();

OE = 1;

Enquanto (1)

{Temp = color_display (get_char ());

RS232_init ();

Send_char (temp/1000);

Send_char (temp % 1000/100);

Send_char (temp % 100/10);

Send_char (temp % 10);
}
}
Através da porta serial para selecionar o tipo de canais de cor e, em seguida, devido às cores diferentes correspondentes ao tempo diferente (valor de contagem do mesmo), para determinar as cores diferentes.

2. Componentes Ativos – Decoração : Bolsos

3. Módulo de Reconhecimento de Cor para Arduino Faça Você Mesmo Módulo dc 3-5 v Entrada – Lugar de Origem : China Continente

4. Componentes e Aparelhos Eletrônicos – Applicable Scene : Daily

5. Sensor de Reconhecimento de Cor Módulo de Reconhecimento de Cor para Arduino Faça Você Mesmo Módulo dc Entrada – Estação Adequada : Quatro Estações

6. Sensor de Reconhecimento de Cor Tcs230 Tcs3200 – Support : Dropshipping
