Name: Single-ended Balanceada Xlr e Rca Saída Dual op Amplificador Placa de Circuito Ultra Baixa Distorção
Brand: Componentes Eletrônicos e Peças
SKU: 32402741867
Price: 40.84 BRL
Availability: InStock

PCB Rígida PCB e Pcba

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Cutomizado	SIM
Acabamento da Superfície	NEW
Espaçamento Mín. da Linha	NEW
Largura Mín. da Linha	NEW
Tamanho Mín. do Orifício	NEW
Espessura da Placa	NEW
Espessura de Cobre	NEW
Matéria-prima	NEW
Número do Modelo	NEW
Origem	CN (origem)

Single-ended equilibrada XLR / RCA saída dual op amp placa de circuito/com ultra baixo distortion

1. Cheap Pcb Rígida

2. op Amplificador Placa de Circuito Ultra Baixa Distorção

3. High Quality Componentes Eletrônicos e Peças

4. Componentes Eletrônicos e Peças

Descrição do produto

Circuito:

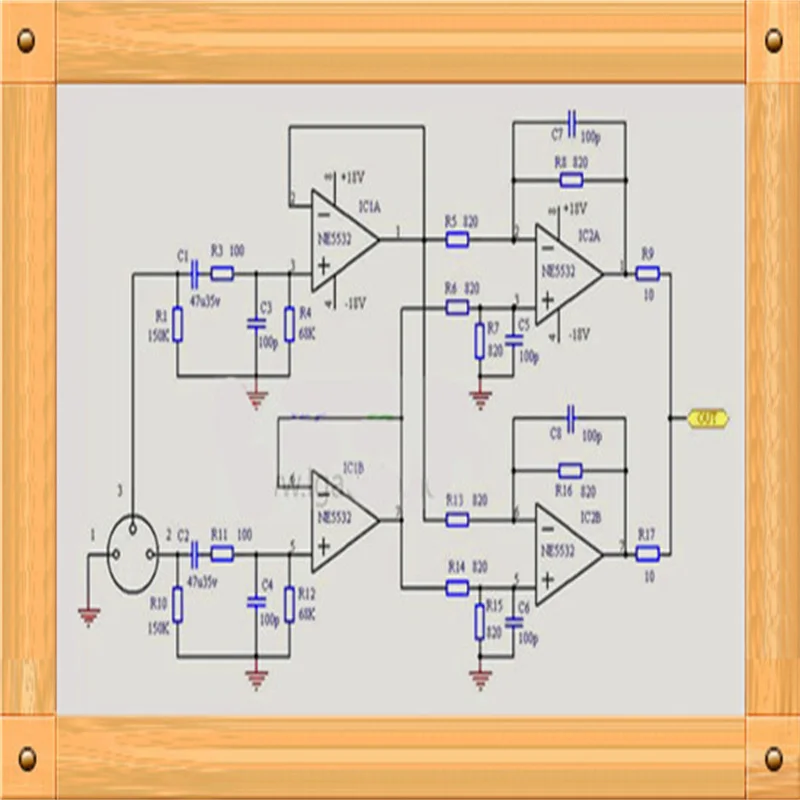

A linha de distorção e ruído é muito menor do que a média do circuito, então o circuito parece um pouco complicado não é tão simples, o propósito é a baixa distorção e baixo ruído. Em geral, deve equilibrar os sinais em sinal de saída desequilibrado (single-ended), você pode usar 1/2 NE5532 mais quatro resistor 10K, de acordo com a figura IC2A a conexão pode ser realizada. Neste momento, a figura R5 ~ R8 são tomadas 10K, um par de sinais balanceados de entrada de R5, R6 da esquerda, você pode obter um sinal de saída de extremidade única da extremidade direita do R9. Este circuito amplificador diferencial é bastante simples. O ruído de saída é baixo, geralmente até-104dBu (0dBu = 775mV), mas ainda se sente barulhento, para o uso do chamado nível de equilíbrio duplo, isto é, dois estágio amplificador diferencial consiste IC2A, composição IC2B, respectivamente, ao receber equilíbrio Após os sinais de entrada são adicionados juntos, O ruído não correlacionado foi parcialmente compensado, resultando em uma redução de ruído de 3dB, mas também para melhorar a taxa de rejeição de modo comum (CMRR) do circuito.

Outras melhorias também são IC2A, antes IC2B cada nível mais um seguidor de tensão IC1A, IC1B. Isto melhora não somente a impedância da entrada, igualmente faz IC2A, IC2B de oito resistores R5, R6, R7, R8, R13, R14, R15, resistência R16 reduzida para 820 a partir do original 10K Europa, reduzindo consideravelmente a resistência ao ruído térmico Eventualmente, o nível de ruído é reduzido-112dBu, Do que o circuito tradicional do amplificador diferencial único para melhorar 8dB muito.

Uma placa é mono, duas placas estéreo.

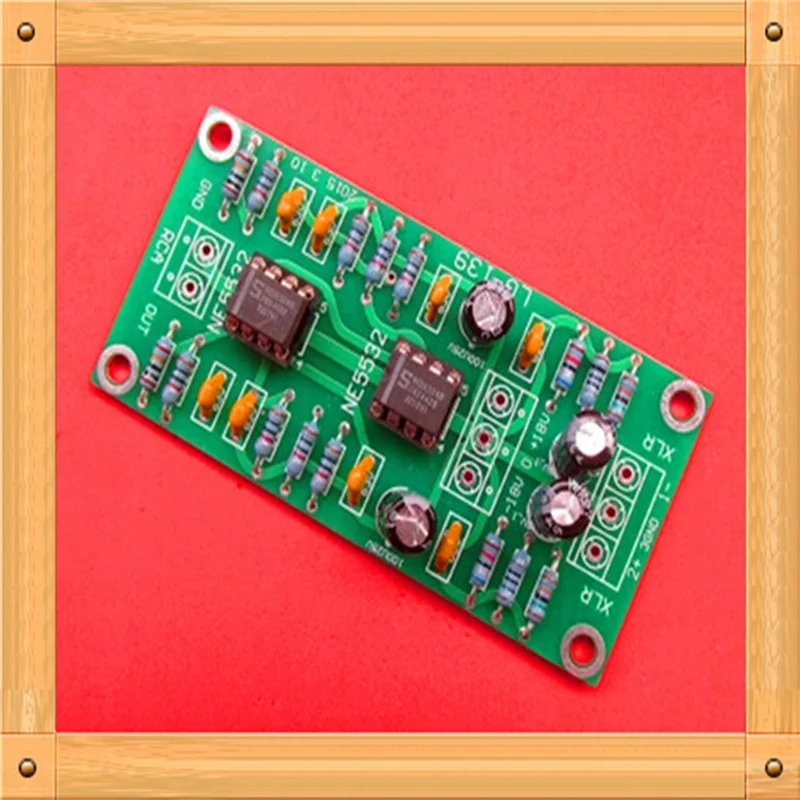

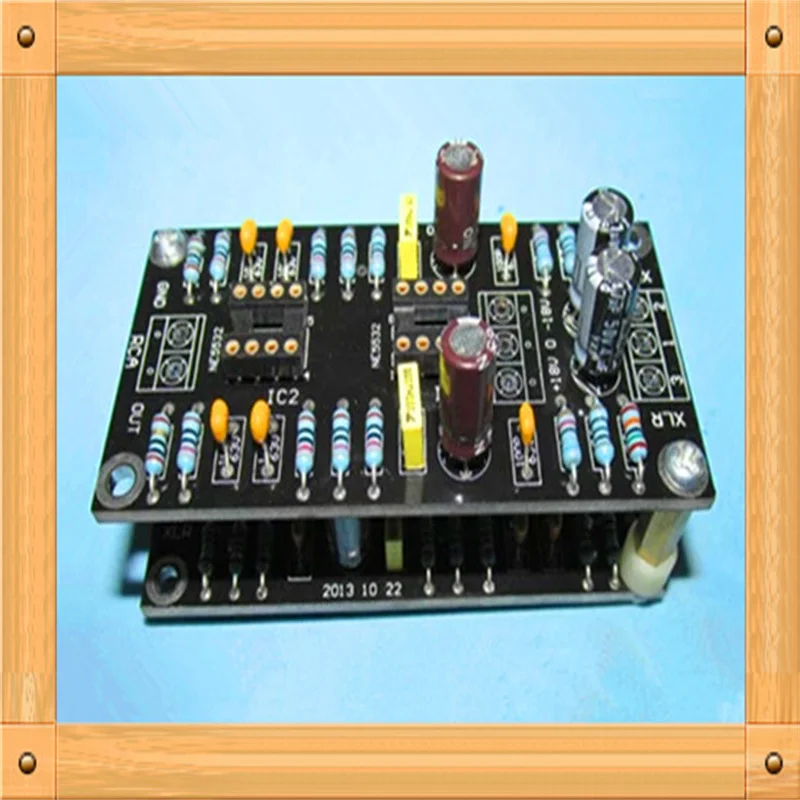

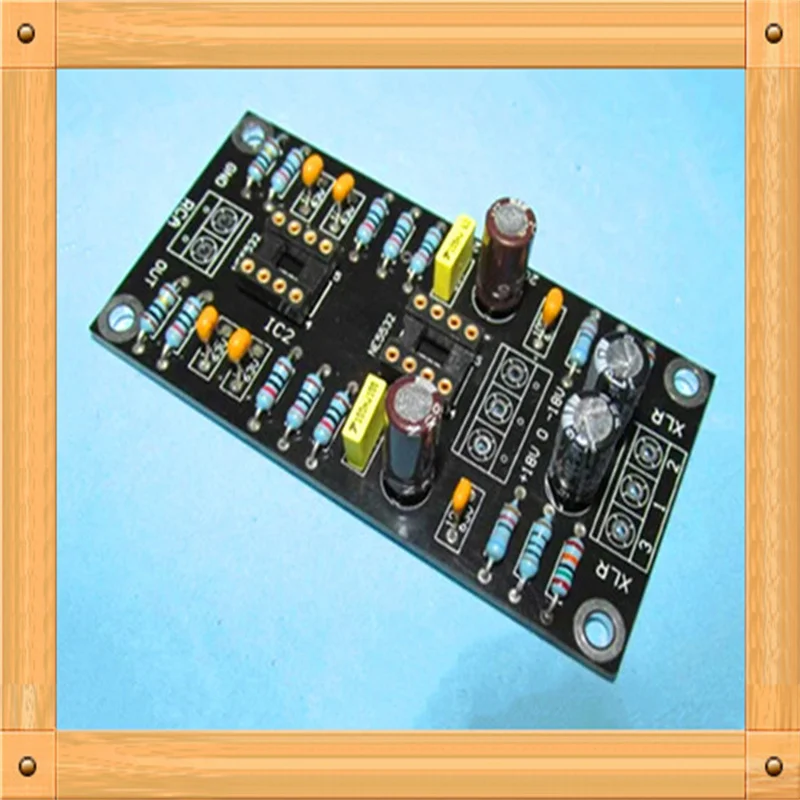

Requintadas placas de fibra de vidro FR4 dupla face, placa PCB de alta qualidade (77mm × 37mm), espessura 2mm, arco traça um pouco de chão. Importado alta qualidade RC componentes montagem. KOA 1 / 4W colorido anel de precisão metal filme resistores, eletrolítico, banhado a ouro soquete IC (fácil atualização), EUA produção NE5532 amp op dupla 2, conectado ao ± 5V ~ ± 15V tensão estável para trabalhar.

Trabalho: A placa de circuito do CD player balanceava as saídas de sinal XLR do circuito-trocava para saídas RCA de extremidade única para o próximo nível (ou pré-amplificador).

A placa pode colocar um melhor amp op, como AD826, AD827, OPA2134, OPA2604, OPA2111 amp op e outros de alta qualidade, haste de controle vertical ver efeito de sombra.

…
