Soc sem Fio rf Módulo 433mhz 20dbm Banda Dupla Arm-baseado Longa Distância Ebyte E79400dm2005s Antena Pcb Sub-g e 2.4g Módulo Cc1352
R$ 54,39
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Cutomizado | SIM |
| Número do Modelo | E79-400dm2005s |
| Potência de Dissipação | 20dbm |
| Tensão de Alimentação | 2.1 – 3.8 V |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Unidade IC |
| Nome da Marca | Ebyte |
| Origem | CN (origem) |
| IC | Cc1352p |
| Frequency | 431~500mhz |
| Power | 20dbm/4.5dbm |
| Distance | 1.5km/0.12km |
| Size | 32*20mm |
| Peso | 2.8±0.1g |
| Tipo | Wireless RF Module |

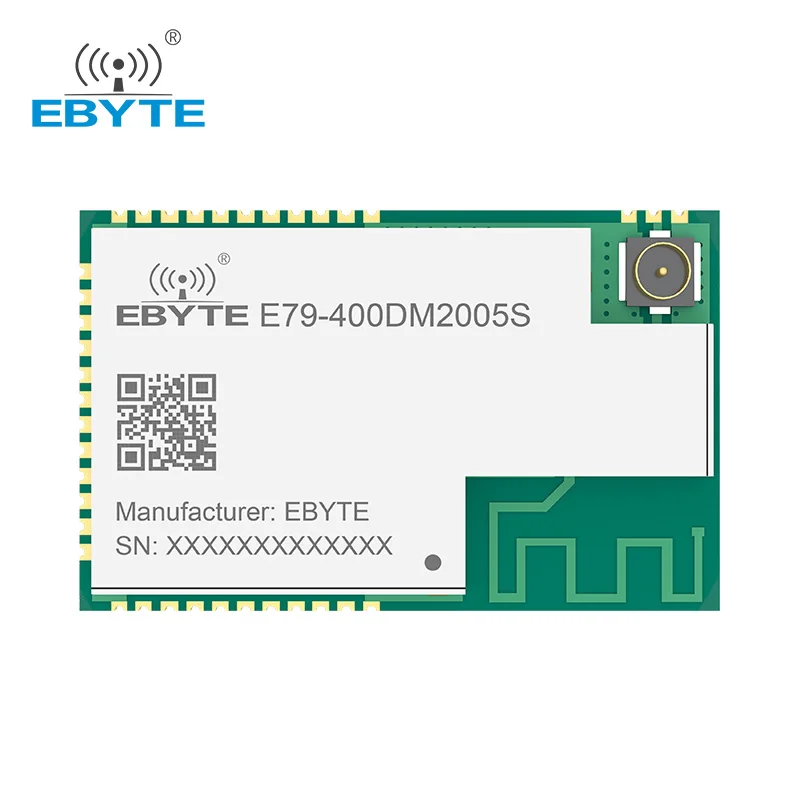

CC1352 SoC Módulo sem fio 433MHz RF 20dBm Dual-band ARM-based Long Range EBYTE E79-400DM2005S PCB Antena Sub-G e 2.4G
[Introdução]: Baseado no chip TI CC1352P, E79-400DM2005S é um módulo RF SoC baseado em ARM de banda dupla
Projetado por Ebyte, com potência de transmissão máxima de 20dBm em SUB-1GHz e 5dBm em 2,4 GHz.
O módulo integra um transceptor sem fio de alto desempenho e deriva de baixa temperatura
Oscilador cristal industrial.
|
Parâmetros principais |
Valor |
Observações |
|
|
Min. |
Máximo |
||
|
Entrada Tensão (V) |
0 |
3.8 |
Dano permanente ocorreu quando a tensão está sobre 3.8V |
|
Obstruindo o poder (dBm) |
– |
10 |
Baixa chance de ser danificado por transceptação de curta distância |
|
Trabalho Temp.(?) |
-40 |
+85 |
Grau industrial |
Parâmetros do SUB-1GHz:
|
Parâmetros principais |
Valor |
Observações |
|||
|
Min. |
Típico |
Máximo |
|||
|
Tensão De Trabalho (V) |
2.1 |
3.3 |
3.8 |
Tensão acima 3.3V pode garantir Max TX poder |
|
|
Tx Nível Elétrico (V) |
– |
3.3 |
– |
5V TTL pode causar danos permanentes |
|
|
Trabalho Temp (?) |
-40 |
– |
+85 |
Grau industrial |
|
|
Trabalhando Freqüência (MHz) |
431 |
– |
500 |
Aplicável para o canal ISM |
|
|
Consumo Energia |
Corrente TX (mA) |
– |
75 |
– |
Potência instantânea |
|
Corrente RX (mA) |
– |
6.5 |
– |
/ |
|
|
Corrente do sono (µA) |
– |
2 |
– |
Software desligado |
|
|
Potência máxima TX (dBm) |
19 |
20.0 |
20.5 |
/ |
|
|
Sensibilidade RX (dBm) |
– |
-122 |
– |
A 2,5 kbps taxa do ar |
|
2.4G parâmetros:
|
Parâmetros principais |
Valor |
Observações |
|||
|
Min. |
Típico |
Máximo |
|||
|
Tensão De Trabalho (V) |
1.8 |
3.3 |
3.8 |
Tensão acima 3.3V pode garantir Max TX poder |
|
|
Tx Nível Elétrico (V) |
– |
3.3 |
– |
5V TTL pode causar danos permanentes |
|
|
Trabalho Temp (?) |
-40 |
– |
+85 |
Grau industrial |
|
|
Trabalhando Freqüência (MHz) |
2360 |
– |
2500 |
Aplicável para o canal ISM |
|
|
Consumo Energia |
Corrente TX (mA) |
/ |
10.5 |
/ |
Potência instantânea |
|
Corrente RX (mA) |
/ |
7.5 |
/ |
||
|
Potência máxima TX (dBm) |
4 |
4.5 |
5 |
/ |
|
|
Sensibilidade RX (dBm) |
/ |
-103 |
/ |
BLE 5 Codificação |
|
|
Parâmetros |
Valor |
Observações |
|
Intervalo Referência |
1500m @ SUB-1GHz |
Condições: Céu claro, antena Ganho 5dBi, |
|
Condições: Céu claro, antena Ganho 5dBi, |
||
|
Frequência TCXO |
48MHz/32.768k |
Taxa alta em 48MHz/taxa baixa em 32.768k |
|
Protocolo |
GFSK |
/ |
|
Encapsulamento |
SMD |
/ |
|
Tipo de interface |
1,27 milímetros Carimbo Buraco |
/ |
|
Modelo IC |
CC1352P1F3RGZ |
/ |
|
FLASH |
352KB |
/ |
|
RAM |
80KB |
/ |
|
Núcleo |
Braço® Cortex ® -M4F |
/ |
|
Tamanho |
32*20 milímetros |
/ |
|
Interfaces Antena |
IPEX/furo do selo @ sub-1G, |
A impedância equivalente é ao redor 50O |
1. E79-400dm2005s Antena Pcb Sub-g e 2.4g Módulo – Embalagem : Sim
2. Cc1352 Soc sem Fio rf Módulo 433mhz – Project: : tv Maintenance
