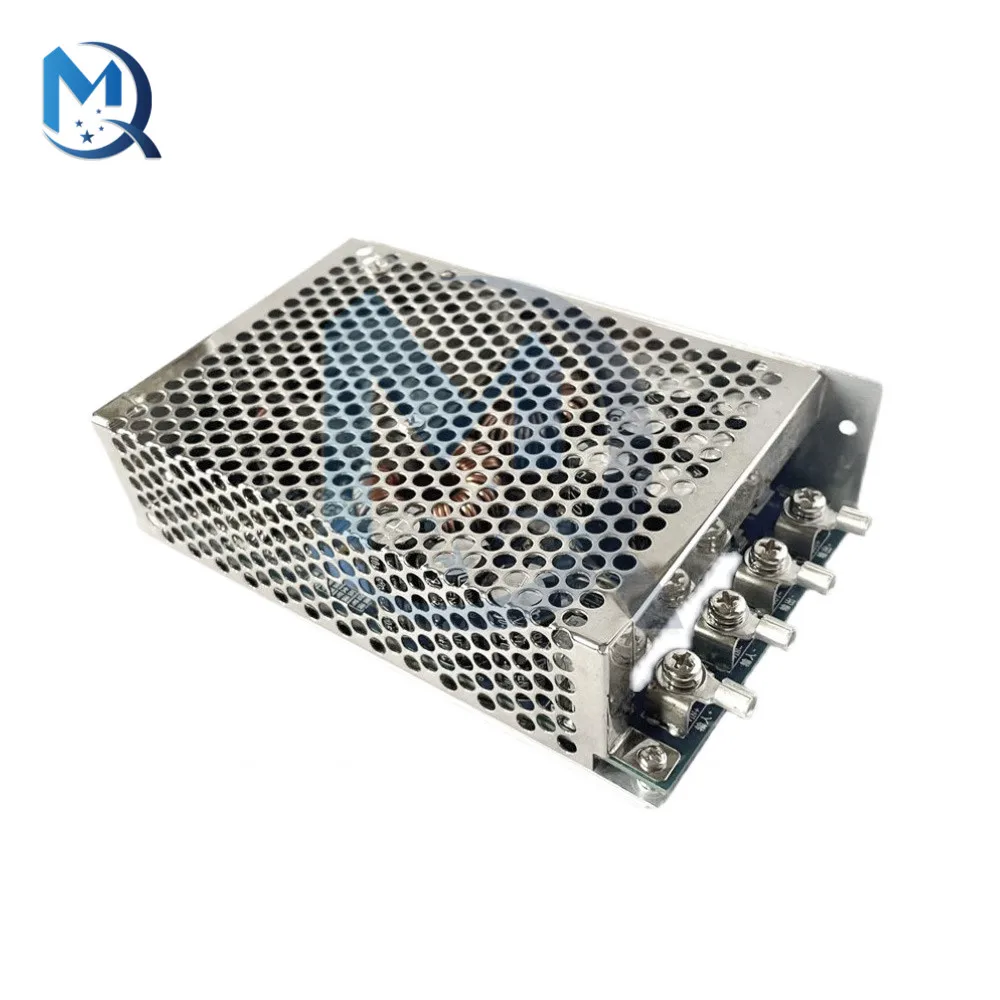

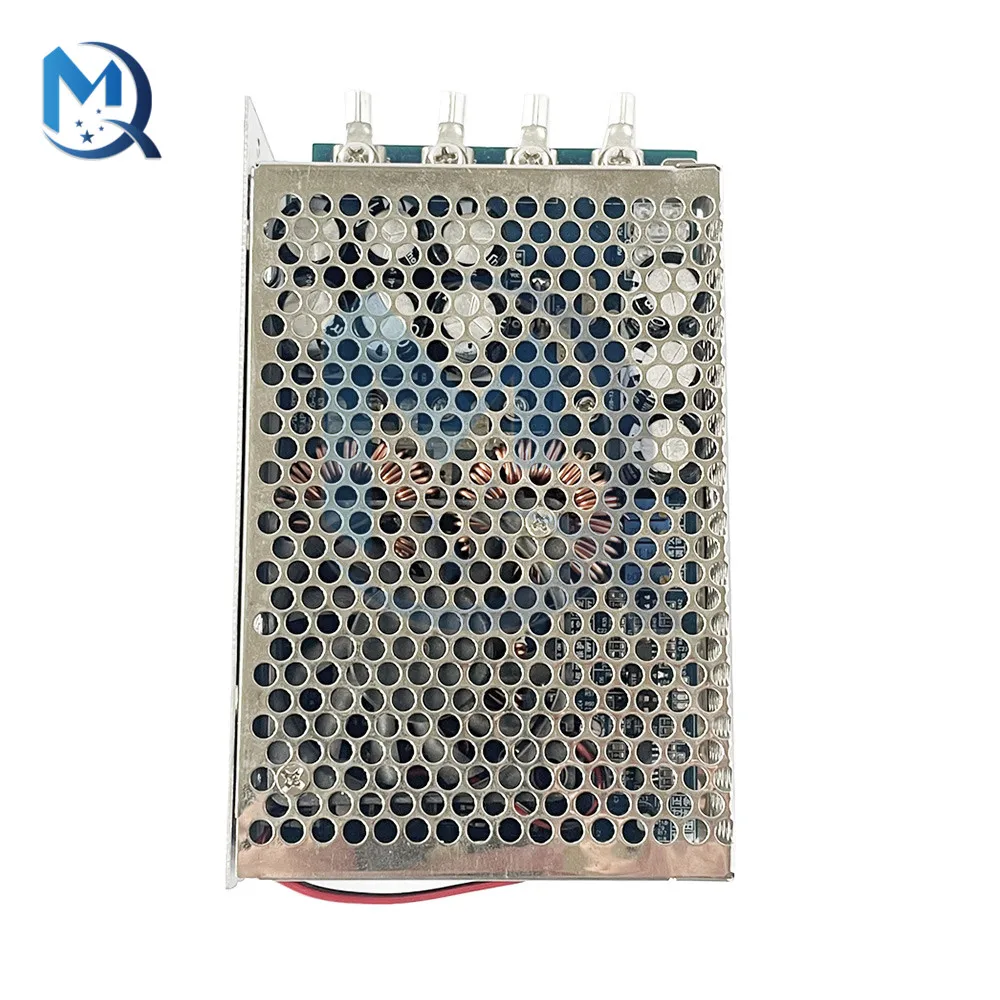

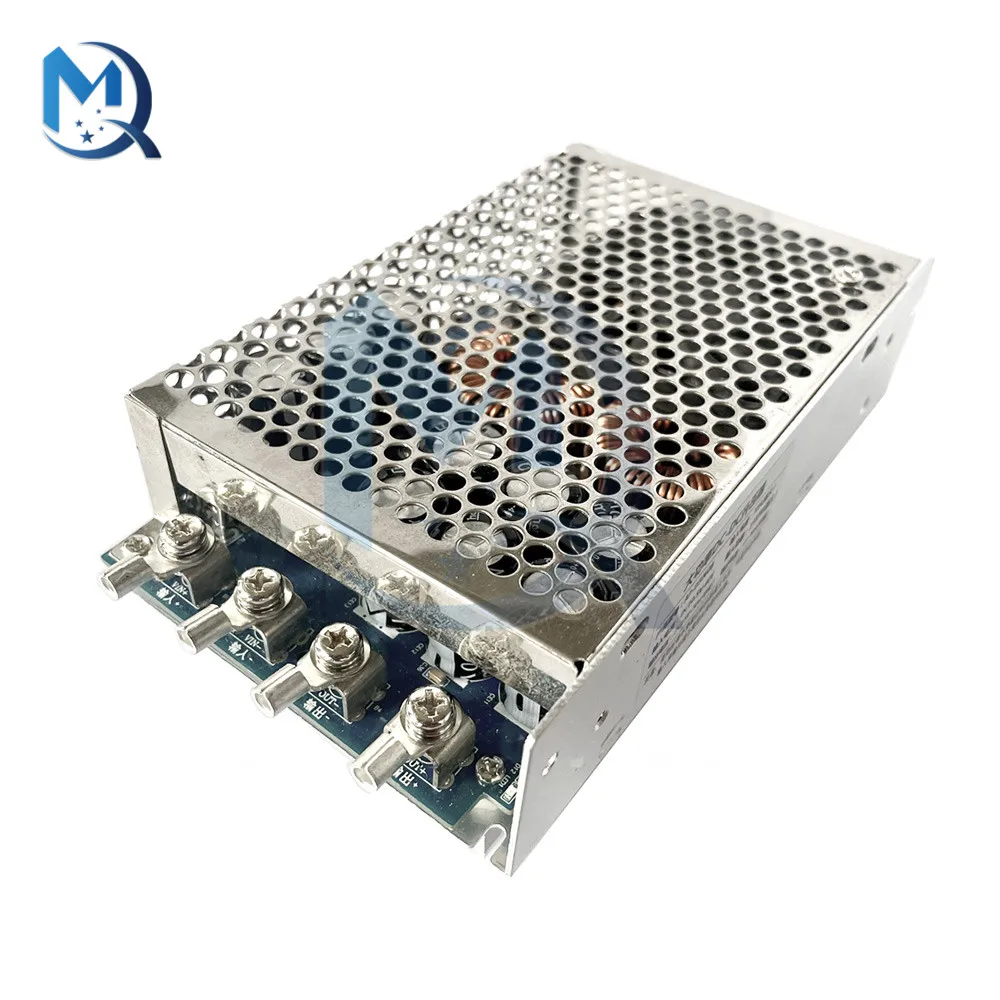

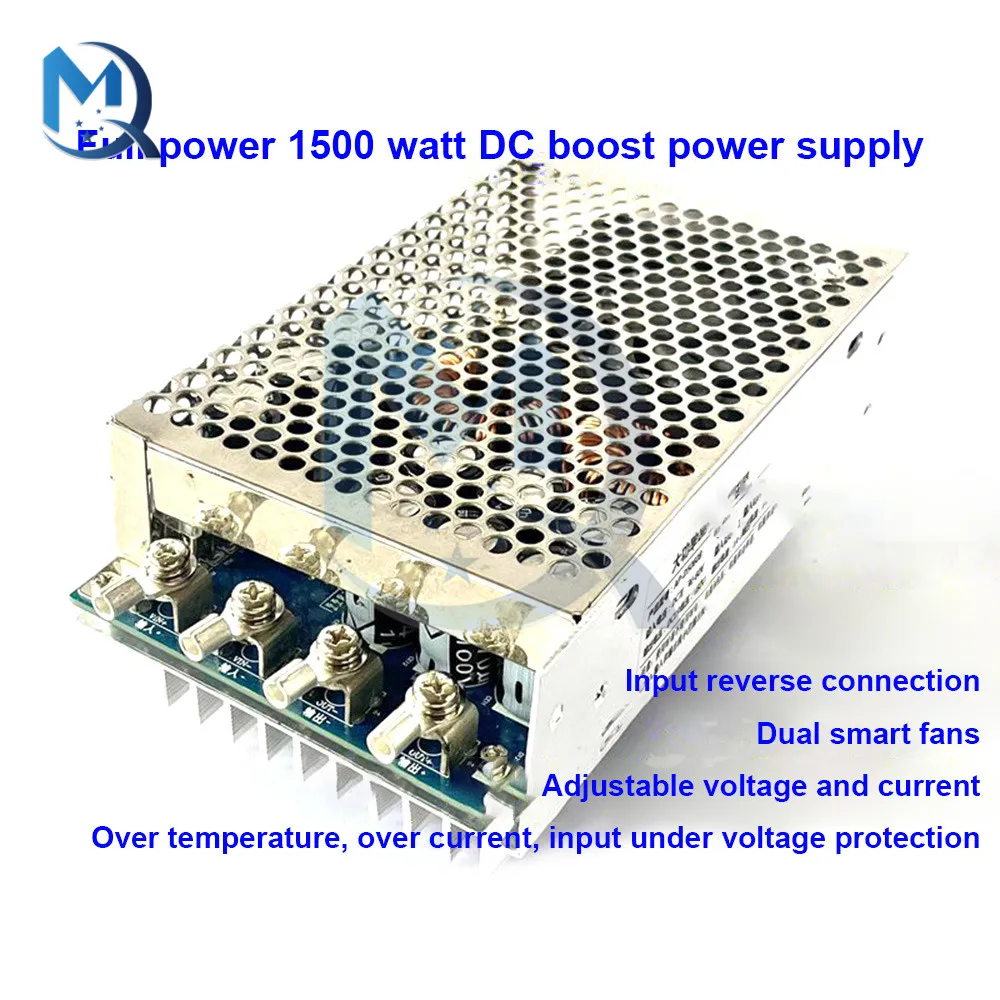

Step-up Converter Booster Módulo de Alimentação Alta Potência Boost Board 10.5v60v a 15v70v Max Out 1500w Ap-d5060b

1. Alta conversão eficiência.

2. Componentes originais de alta potência.

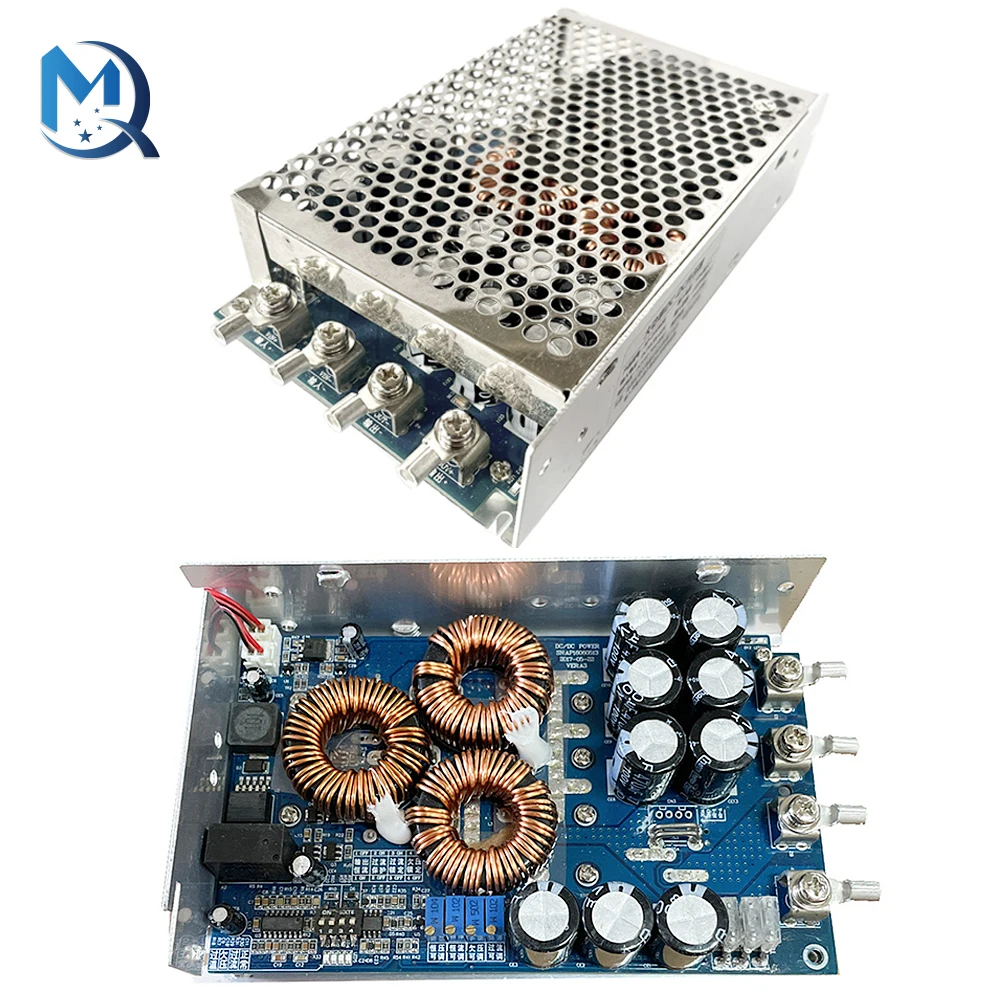

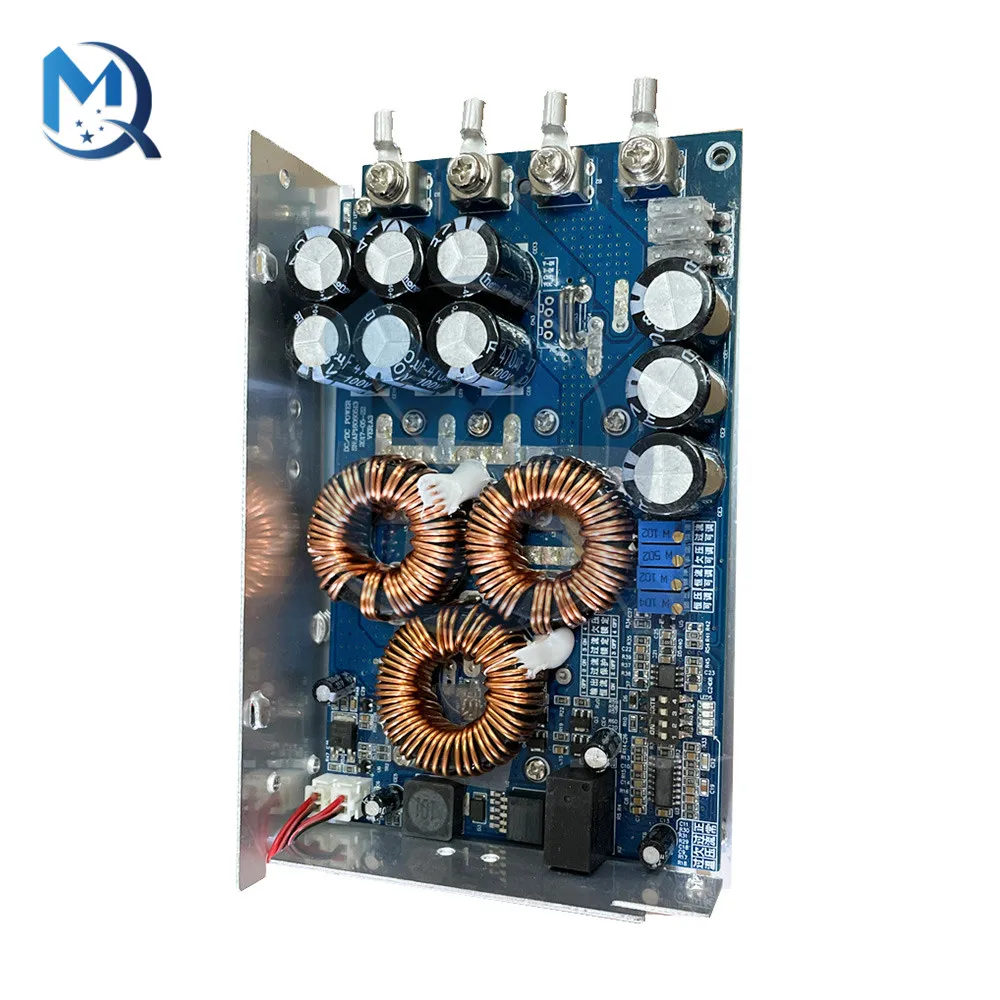

3. Anel magnético de ferro-silício-alumínio de alta potência e alta corrente.

4. Aumente e engrosse o radiador.

5. Com temperatura inteligente controle ventilador eletrônico para dissipação de calor.

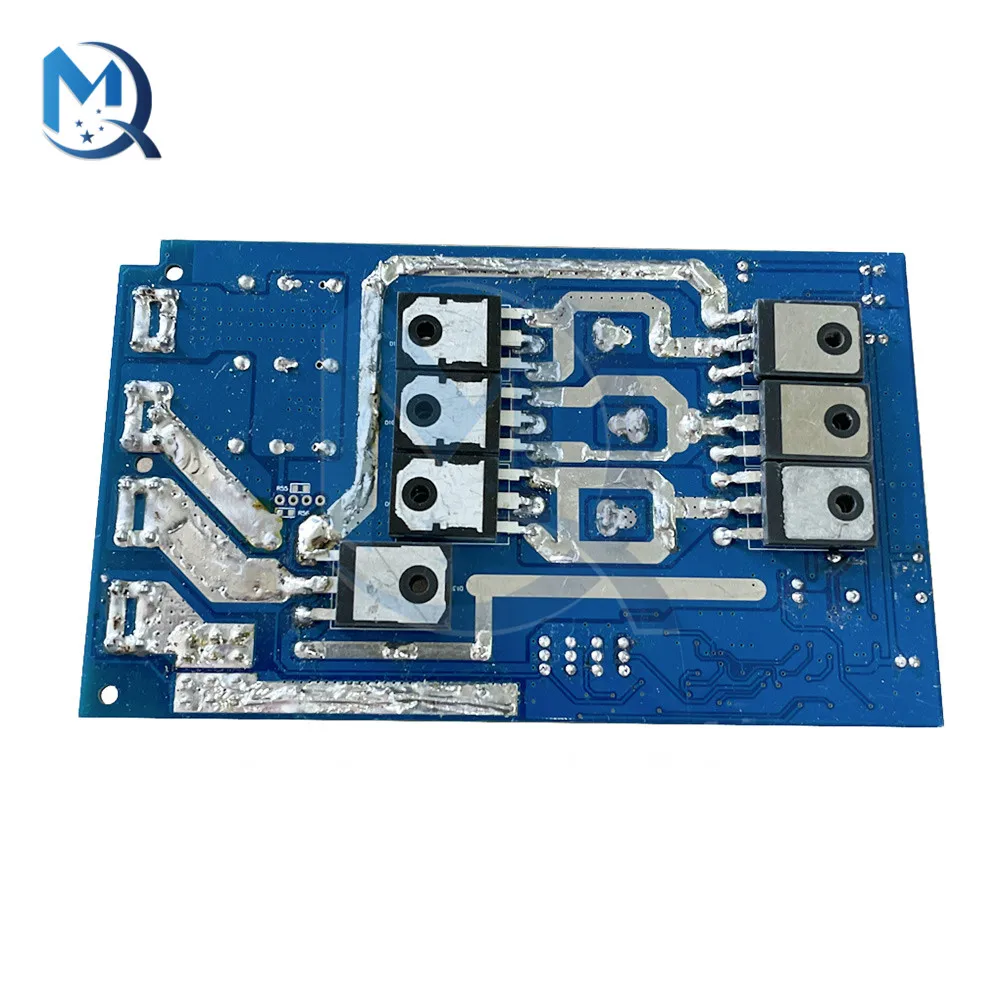

6. Conexão anti-reversa do tubo MOS de entrada (a entrada não tem medo de se conectar à placa).

7. Proteção de subtensão de entrada (com luz indicadora LED, tensão ajustável).

8. Proteção de sobrecarga de entrada (com indicação de luz LED, ponto de sobrecarga ajustável).

9. Há proteção contra temperatura excessiva (com indicação de luz LED).

10. A tensão constante da saída e a corrente constante são continuamente ajustáveis.

Onze. Alta confiabilidade e trabalho estável.

Os principais parâmetros:

1. Nome do produto: Fonte de alimentação de alta potência do módulo do impulso DC.

2. Modelo do produto: AP-D5060B

Tensão 3. Input: DC10.5V-60V.

4. Entrada atual: 50A max.

Poder 5. Input: 1500W máximo.

Tensão 6. Output: DC15V-70V.

Corrente 7. Output: 30A max.

Potência 8. Output: 1360W máximo.

9. Eficiência de conversão: 93-96% (a eficiência está relacionada à tensão e corrente de entrada e saída).

Temperatura 10. Working: -20 ~ 50.

Onze. Peso do produto: 850G

Principais utilizações:

1. alta potência solar rua lâmpada motorista.

Fonte 2. Power para o grande equipamento eletromecânico.

3. Vários motores, tais como veículos elétricos de duas rodas, veículos elétricos de três rodas, etc.

Fonte 4. Power para veículos e vários dispositivos móveis.

5. DIY ajustável tensão constante e fonte de alimentação atual constante.

6. Solar e energia eólica carregamento.

7. Carregue várias baterias.

Instruções de uso

1. Input + é o polo positivo da fonte de alimentação, e entrada-é o polo negativo da fonte de alimentação.

2. Output + é o polo positivo da fonte de alimentação, e output-é o polo negativo da fonte de alimentação.

3. Alcance ajustável de subtensão: DC10.5V-44V (no sentido horário para diminuir, no sentido anti-horário para aumentar), primeiro ajuste a subtensão ao mínimo, depois ajuste a tensão de entrada ao valor de proteção de subtensão que você precisa, e inverta então lentamente ajuste o ponteiro das horas para aumentar, quando é ajustado à luz indicadora da sob-tensão está sobre, Chamar de volta mais um círculo, e então re-energizar.

4. Faixa ajustável de tensão constante: DC15-70V (diminuição no sentido horário, aumento no sentido anti-horário), ajuste a tensão para a tensão que você precisa quando a saída é sem carga, e conecte então a carga (a fonte de alimentação constante da tensão deve ser constante O fluxo é ajustado ao máximo,).

5. Escala ajustável atual constante: 2A-30A (gire para baixo no sentido horário, gire acima no sentido anti-horário), primeiro ajuste a tensão de saída para a tensão exigida pela carga sem carga (a tensão sem carga deve ser 2-3V maior que a tensão de carga quando a corrente é constante), ajuste a corrente para o mínimo, Conecte um amperímetro em série com a saída e, em seguida, ajuste lentamente a corrente à corrente exigida pela carga.

8. Esta fonte de alimentação tem a função da proteção da sobrecarga da entrada (o ponto da sobrecarga é ajustável), e a luz vermelha está ligada durante a proteção da sobrecarga.

9. Esta fonte de alimentação está equipada com um ventilador inteligente com temperatura controlada. Quando a temperatura da fonte de alimentação atinge cerca de 60 graus, o ventilador é ligado automaticamente e, quando a temperatura da fonte de alimentação cai para cerca de 50 graus, o ventilador é desligado automaticamente.

10. A tensão de entrada não pode ser inferior a 10.5V ou exceder 60V (reduza a carga adequadamente quando a tensão de entrada for inferior a 12V).

Onze. A corrente de entrada máxima não pode exceder 50A e a potência não pode exceder 1500W.

Doze. Ao usar, deve-se garantir que a tensão de entrada seja menor que a tensão de saída em mais de 2V.

Treze. Ao usar uma fonte de alimentação comutada ou outra fonte de alimentação secundária, certifique-se de que a potência da fonte de alimentação seja mais do que o dobro da potência deste módulo.

Catorze. Quando a fonte de alimentação é proteção contra sobrecorrente ou subtensão, a saída ainda tem uma tensão próxima ao valor de entrada, e a proteção é apenas que a fonte de alimentação não aumenta.

Quinze. O indicador de saída acenderá somente quando a fonte de alimentação tiver um impulso.

Nota importante:

1. Os parâmetros marcados nesta fonte de alimentação são todos os valores máximos e não devem exceder o valor máximo quando usados

2. O valor máximo medido por esta fonte de alimentação é medido pela carga pura da resistência. Ao usar cargas capacitivas e indutivas com grande corrente de partida, preste atenção para aliviar adequadamente a carga.

3. O veículo elétrico pode ser conduzido diretamente quando a bateria é entrada

Entrada 12V (pode conduzir veículos elétricos abaixo 400W)

Entrada 24V (pode conduzir veículos elétricos abaixo 600W)

Entrada 36V (pode conduzir veículos elétricos abaixo 800W)

Entrada 48V (pode conduzir veículos elétricos abaixo 900W)

Capacidade 4. Load em tensões de entrada diferentes (carga resistive pura)

Na entrada 12V, a saída pode levar uma carga abaixo 560W

Na entrada 24V, a saída pode levar uma carga abaixo 1100W

Na entrada 36V, a saída pode transportar uma carga abaixo 1360W

Precauções:

1. Quando a tensão de saída for superior a 36V (tensão de segurança para o corpo humano), não a toque com eletricidade para evitar choque elétrico no corpo humano.

2. A entrada e a saída não podem ser revertidas,

3. Ao entrar uma grande corrente, o terminal deve ser apertado e a linha de entrada deve ter 4 metros quadrados ou mais.

4. A saída não pode ser curto-circuito. Um curto-circuito pode facilmente danificar a fonte de alimentação, porque é difícil para a fonte de alimentação do impulso conseguir a proteção do curto-circuito da saída.

5. Ao trabalhar, a tensão e a corrente de entrada e saída não podem exceder o valor máximo, para não danificar a fonte de alimentação.

6. Preste atenção à ventilação e dissipação de calor ao trabalhar com carga total por um longo tempo para prolongar a vida útil da fonte de alimentação.

7. Preste atenção à poeira e umidade.

Checklist

1 * Boost módulo

16. Nota importante: Tente por favor não usar a entrada abaixo de 20V, e a saída acima de 60V com carga máxima. Quando a diferença de pressão de entrada e saída é grande, a potência de saída deve ser reduzida adequadamente. Quanto maior a diferença de pressão, menor a eficiência da alimentação.

17. Saída com descrição da carga: ao entrar 12V (a corrente de entrada é 50A, saída está abaixo de 60V, saída pode levar uma carga de aproximadamente 550W), ao entrar 24V (a corrente de entrada é 50A, a saída pode levar uma carga de aproximadamente 1100W), ao entrar 36V (corrente de entrada 41.6A, A saída pode levar uma carga de aproximadamente 1360W), quando a entrada é 48V (a corrente de entrada é 31A, a saída pode levar uma carga de aproximadamente 1360W),”
