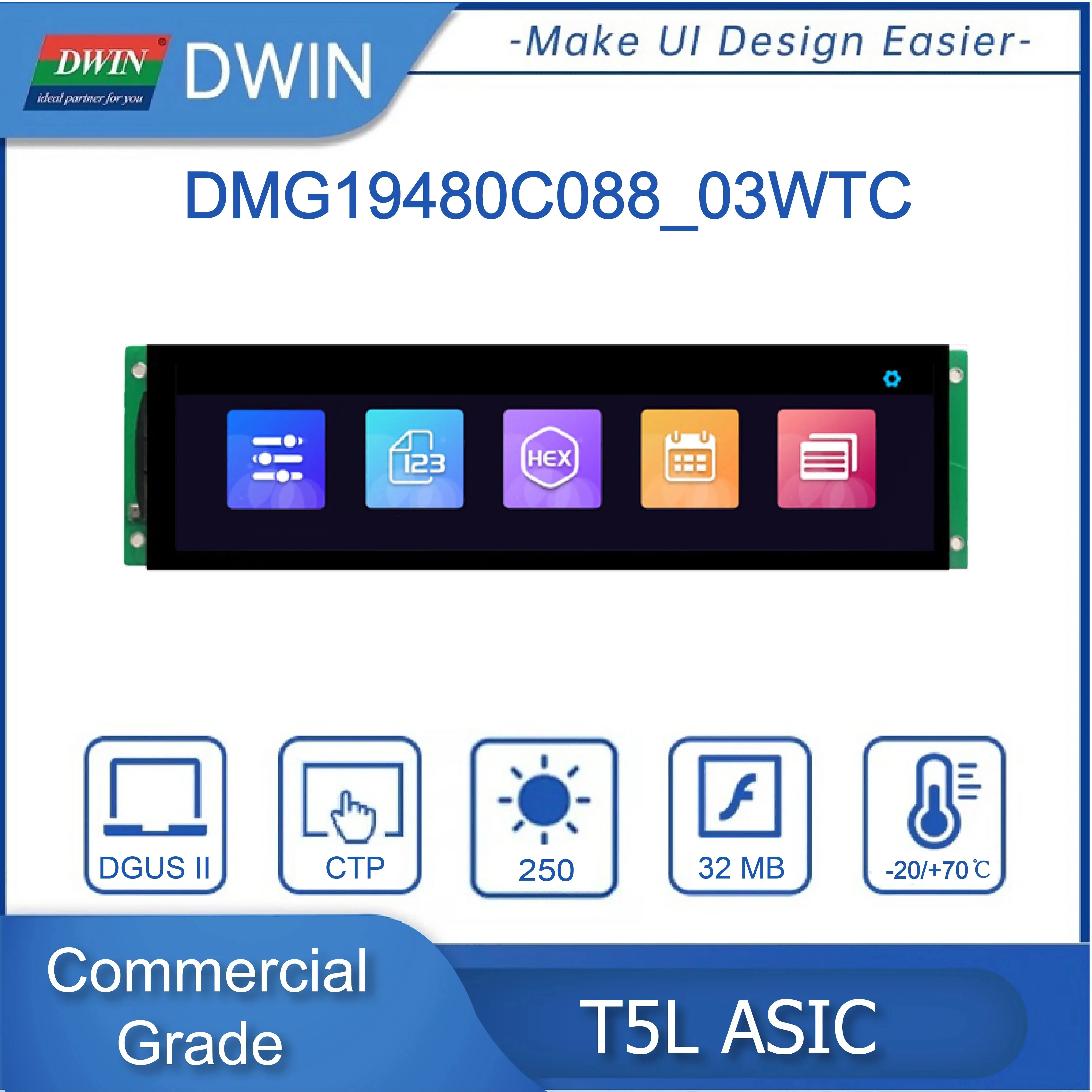

Tela Longa Ultra Larga do Módulo da Barra Lcd Exposição Inteligente Painel Táctil Dwin Ips T5l Hmi Dmg19480c08 _ 03w 8.8 1920×480
R$ 350,23
DÚVIDAS?
Envie um email para:
Módulos LCD
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Cutomizado | SIM |
Número do Modelo | Dmg19480c088_03w |
Tipo | TFT |
Nome da Marca | Dwin |
Origem | CN (origem) |
Brightness: | 250/300 NIT |
Operating Temperature: | -20?~70? |
Resolution: | 480*1920 |
Storage Temperature: | 30?~80? |
Operating Humidity: | 10%~90%rh, Typical Value OF 60% R |
LCD Type: | Ips, TFT LCD |
Color: | 24-bit 8r8g8b |
User Interface: | 8pin_2.0mm Socket |
Display Size: | 8.8 Inch |
Características
-
Baseado em T5L2, executando o sistema DGUS II, classe comercial.
-
8,88 polegadas, 480*1920 resolução Pixels, 16.7M cores, IPS-TFT-LCD, amplo ângulo de visão.
Mostrar parâmetros |
||||||
Tipo do LCD |
IPS, TFT LCD |
|||||
Visão Ângulo |
Ângulo de visão largo, 85 °/85 °/85 °/85 ° (L/R/U/D) |
|||||
Resolução |
Pixéis 480 × 1920 (0 °/90 °/180 °/270 °) |
|||||
Cor |
8R8G8B de 24 bits |
|||||
Área ativa (A.A.) |
218,88mm (W) × 54,72mm (H) |
|||||
Ver Área (V.A.) |
WTC: 219,7 milímetros (W) × 55,5 milímetros (H) |
|||||
Modo Retroiluminação |
LED |
|||||
Vida útil do luminoso |
> 20000 horas (tempo do brilho que decaem a 50% na condição do trabalho contínuo com o brilho máximo) |
|||||
Brilho |
WTC:250nit |
|||||
Controle do brilho |
0 ~ 100 grau (quando o brilho é ajustado para 1% ~ 30% do brilho máximo, pode ocorrer cintilação e não é recomendado para uso nesta faixa) |
|||||
Parâmetros do interface serial |
||||||
Modo |
UART2: LIGADO = TTL/CMOS; DESLIGADO = RS232 |
|||||
Tensão Nível |
Condição do teste |
Mín |
Tipo |
Máximo |
Unidade |
|
Saída 1, Iout = -4mA |
2.7 |
3.2 |
– |
V |
||
Saída 0, Iout = 4mA |
– |
0.1 |
0.4 |
V |
||
Entrada 1 |
2.4 |
3.3 |
5.5 |
V |
||
Entrada 0 |
0 |
– |
1.0 |
V |
||
Taxa Baud |
3150 ~ 3225600bps, valor típico de 115200bps |
|||||
Formato Dados |
UART2: N81 |
|||||
Cabo interface |
8Pin_2.0mm |
|||||
Especificações elétricas |
||||||
Potência nominal |
<5W |
|||||
Tensão operacional |
6 ~ 36V, valor típico de 12V |
|||||
Corrente operacional |
280mA |
VCC = 12V, luminoso máximo |
||||
140mA |
VCC = 12V, retroiluminação desligada |
|||||
Alimentação recomendada: 12V 1A DC |
||||||
Ambiente operacional |
||||||
Temperatura operacional |
-20?~70?(12V @ 60% RH) |
|||||
Temperatura armazenamento |
-30?~80? |
|||||
Revestimento conformal |
Nenhum |
|||||
Umidade operacional |
10% ~ 90% RH, valor típico de 60% RH |
|||||
Teste ESD |
||||||
Temperatura do teste: 25 °C. |
||||||
Descarga Tipo |
Valor descarga |
Resultado |
||||
Contato descarga |
± 4KV |
Operação normal |
||||
Descarga do ar |
± 4KV |
Operação normal |
||||
Dimensões |
||||||
Fator de forma |
WTC: 252,0 (W) × 65,4 (H) × 17,0 (T) milímetro |
|||||
Instalação Dimensões |
Posicionamento do furo: 232.40 (A) + 0,3mm ) × 65,40 (A) + 0,3mm ) |
|||||
Peso líquido |
WTC:261g |
1. Tela Longa Ultra Larga do Módulo da
![componentes e aparelhos eletrônicos](https://ae01.alicdn.com/kf/Sb356e62a24e54a7e9befd8036453644dV/componentes-aparelhos-eletronicos-01.png)
FAQ
Pergunta 1:
Como posso começar o desenvolvimento com um módulo LCD DWIN Posso montá-lo diretamente na minha máquina
Resposta:
Não, você deve atualizar o programa para LCD em primeiro lugar, e depois montá-lo.
Passo 1, verifique a plataforma de software da tela, mencionada na folha de dados.
Etapa 2, use o SDK de desenvolvimento correto (plataforma diferente usa SDK diferente) para concluir o desenvolvimento.
Passo 3, atualizar o software e testar
Etapa 4, quando a APROVAÇÃO do teste, monta-a na máquina.
Pergunta 2:
Quais indústrias são DWIN LCD usado em
Resposta:
Máquina da beleza, fisioterapia, saúde e aptidão, tratamento médico, tratamento do ar, controlo aéreo, transporte (instrumentos do carro e do navio), instrumentos e automatização do instrumento, eletricidade, tratamento da água, IC projeto e fabricação, aparelhos de cozinha (Juicer, forno, máquina de gelo, máquina de sorvete, ventilador de cozinha), nova energia (fotovoltaica, Eletricidade eólica, Pilha De Carregamento), Eletrodomésticos…
Pergunta 3:
O produto DWIN precisa de MOQ quando compra
Resposta:
Nenhum MOQ para o produto padrão.
Pergunta 4:
A DWIN terá suporte técnico online
Resposta:
Sim, é claro, abaixo maneiras que você pode obter suporte técnico.
-Whatsapp: + 86 19192113166
-Email do serviço ao cliente: [email protected]
-Fórum do desenvolvedor DWIN:
Site internacional:
Ferramenta de desenvolvimento:
-Guia do desenvolvimento:
-DGUS vídeo tutorial:
-Deixe mensagens para nós no eletronicadachina.com.br.
