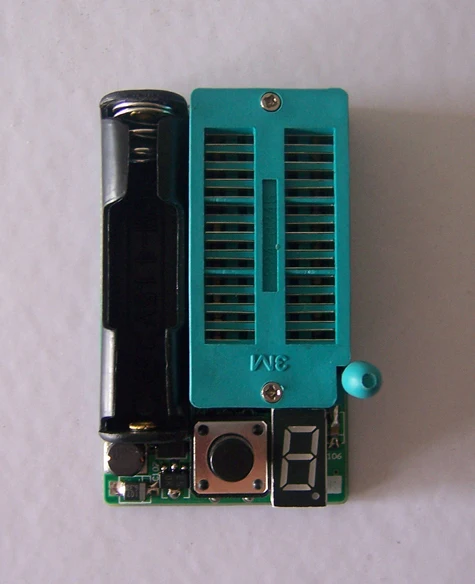

Testador de Circuito Integrado Testador de ic Teste de Led Teste de Optoacoplador Lm339 Test Kt152

Breve introdução:

Contains74series do verificador de kt152series, 74lsserie, 74hcseries, 74alsserie, 54 séries, cd4000series, hef4000series, cd4500seriesetc. 1500multipleicdatabase circuits circuitos integrados digitais comuns estão dentro da escala do teste, como:

74LS00 74LS01 74LS02 74LS03 74LS04 74LS05 74LS06 74LS07 74LS08 74LS09 74LS10 74LS11 74LS12 74LS13 74LS14 74LS15 74LS19 74LS20 74LS21 74LS22 74LS26 74LS27 74LS30 74LS32 74LS36 74LS37 74LS38 74LS40 74LS42 74LS45 74LS47 74LS48 74LS51 74LS54 74LS55 74LS64 74LS73 74LS74 74LS75 74LS76 74LS78 74LS83 74LS85 74LS86 74LS90 74LS92 74LS93 74LS107 74LS109 74LS112 74LS113 74LS114 74LS125 74LS126 74LS132 74LS133 74LS136 74LS137 74LS138 74LS139 74LS145 74LS147 74LS148 74LS151 74LS152 74LS153 74LS154 74LS155 74LS156 74LS157 74LS158 74LS160 74LS161 74LS162 74LS163 74LS164 74LS165 74LS166 74LS168 74LS169 74LS170 74LS173 74LS174 74LS175 74LS177 74LS180 74LS182 74LS190 74LS191 74LS192 74LS193 74LS194 74LS195 74LS196 74LS197 74LS240 74LS241 74LS242 74LS243 74LS244 74LS245 74LS247 74LS248 74LS251 74LS253 74LS257 74LS258 74LS260 74LS266 74LS273 74LS279 74LS280 74LS283 74LS293 74LS298 74LS365 74LS366 74LS367 74LS368 74LS373 74LS374 74LS375 74LS377 74LS378 74LS379 74LS390 74LS393 74LS465 74LS540 74LS541 74LS573 74LS574 74LS595 74LS640 74LS642 74LS645 74LS670

Modelo

74HC00 74HC01 74HC02 74HC03 74HC04 74HC05 74HC06 74HC07 74HC08 74HC09 74HC10 74HC11 74HC12 74HC13 74HC14 74HC15 74HC19 74HC20 74HC21 74HC22 74HC26 74HC27 74HC30 74HC32 74HC36 74HC37 74HC38 74HC40 74HC42 74HC45 74HC47 74HC48 74HC51 74HC54 74HC55 74HC64 74HC73 74HC74 74HC75 74HC76 74HC78 74HC83 74HC85 74HC86 74HC90 74HC92 74HC93 74HC107 74HC109 74HC112 74HC113 74HC114 74HC125 74HC126 74HC132 74HC133 74HC136 74HC137 74HC138 74HC139 74HC145 74HC147 74HC148 74HC151 74HC152 74HC153 74HC154 74HC155 74HC156 74HC157 74HC158 74HC160 74HC161 74HC162 74HC163 74HC164 74HC165 74HC166 74HC168 74HC169 74HC170 74HC173 74HC174 74HC175 74HC177 74HC180 74HC182 74HC190 74HC191 74HC192 74HC193 74HC194 74HC195 74HC196 74HC197 74HC240 74HC241 74HC242 74HC243 74HC244 74HC245 74HC247 74HC248 74HC251 74HC253 74HC257 74HC258 74HC260 74HC266 74HC273 74HC279 74HC280 74HC283 74HC293 74HC298 74HC365 74HC366 74HC367 74HC368 74HC373 74HC374 74HC375 74HC377 74HC378 74HC379 74HC390 74HC393 74HC465 74HC540 74HC541 74HC573 74HC574 74HC595 74HC640 74HC642 74HC645 74HC670

CD4000 CD4001 CD4002 CD4006 CD4007 CD4008 CD4009 CD4010 CD4011 CD4012 CD4013 CD4014 CD4015 CD4016 CD4017 CD4018 CD4019 CD4020 CD4021 CD4022 CD4023 CD4024 CD4025 CD4026 CD4027 CD4028 CD4029 CD4030 CD4033 CD4035 CD4040 CD4042 CD4043 CD4044 CD4048 CD4049 CD4050 CD4051 CD4052 CD4053 CD4060 CD4066 CD4067 CD4068 CD4069 CD4070 CD4071 CD4072 CD4073 CD4075 CD4076 CD4077 CD4078 CD4081 CD4082 CD4085 CD4093 CD4094 CD4099 CD4501 CD4502 CD4503 CD4504 CD4508 CD4510 CD4511 CD4512 CD4513 CD4514 CD4515 CD4516 CD4518 CD4519 CD4520 CD4522 CD4526 CD4529 CD4532 CD4539 CD4543 CD4553 CD4555 CD4556 CD4584 CD4585 CD40106 CD40107 CD40110 CD40147 CD40161 CD40162 CD40174 CD40175 CD40182 CD40192 CD40193 CD40194

Os seguintes dispositivos também podem ser testados:

LM324LM339 LM393 LM358 LM386 TDA2822 TDA2822M NE555 7555 NE556 7556 ULN2003 ULN2004 ULN2803 ULN2804 PC817 NEC2501 TLP521-1 PC827 TLP521-2 PC837 TLP521-3 PC847 TLP521-4 4N25 4N35 de Baixa potência DIODO EMISSOR de LUZ (LED) Pequeno tubo digital LEDlattice

Dentro do escopo de teste, pode julgar a qualidade do circuito integrado ou confirmar o modelo de circuito integrado sem palavras

24 assento de teste de bloqueio puniversal, solve74hc154, cd4514, cd4515, cd4067isometric bodyicproblems que não podem ser testados diretamente!

KT152Instructions para série tester

. Objetivo:

1.FicarDentro do escopo do teste, dispositivo do pacote do testabledip (em linha dupla)Bom ou ruim

2.FicarDentro do escopo de teste,Pode ser baseado emDispositivo em testeFunção lógica para julgar o modelo

3.Dispositivo TestableLEDDisplay, includeLED Digital tubo módulo LEDLattice

4.Teste exaustivamente a função lógica da microplaqueta, para a velocidade de trabalho quiescente da corrente e outros parâmetros não são testados, portanto, este produto é usado somente para a manutenção elétrica geral e a produção eletrônica, não é adequado para pesquisa científica mas isso é suficiente para a maioria dos casos

Dois. índice de desempenho:

1.Não há necessidade de entrar modelo de chip, ele pode completar automaticamente o chip de identificação test teste e exibir resultados e outras funções

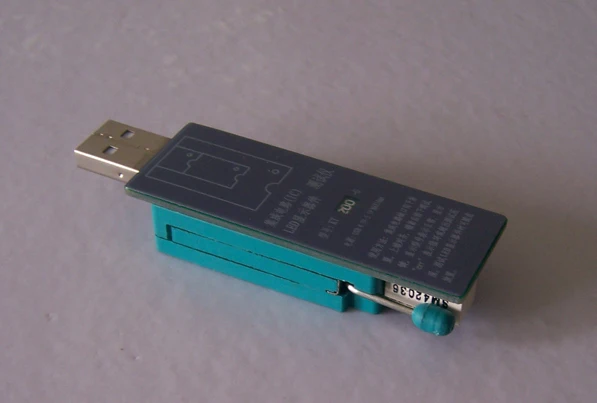

2.Size60mm * 37mm * 15mm, peso only26g (sem bateria),USBTamanho da potência de interface type81mm * 23mm * 15mm, peso only23g,Super portátil

3.Poder use1section7Battery Não (TAMANHO AAA,1.0V-4.2VAll direita) 1.2VMaximum approx200mA corrente de trabalho sob a fonte de alimentação, Sem consumo de energia quando o botão de teste não é pressionado usbInterface de energia do tipoNenhum consumo de energia sem pressionar o botão de teste

4.Velocidade de teste rápida, about0.5sthe teste está completo e os resultados são exibidos

5.Use0.36inch alto brilho redleddigital tubo, display claro

Three.us idade método:

1.Conecte a fonte de alimentação Install1section7Battery Não USBInterface de energia do tipoTakeusbplug no computerusbjack, use se possibleusbextended linha (cabeça dupla comum-fêmea), para evitar o teste processsusbTomada danificada pela força

2.Coloque o chip sob teste intoictest soquete, entalhe chip para baixo, alinhar topo, como mostrado na figura a seguir e bloqueado

1. Beauty & Health – Origem : cn Origem

2. Phones & Accessories – Certificado : None

3.Pressione o botão de teste (imprensa longa), se o chip estiver intacto, ledthe nixie tubo vaiAbout0. 5SExibir o modelo do chip testado após

4.Se um chip danificado é encontrado error erro de colocação de chip ou modelo de chip não está dentro da faixa de teste, ledthe nixie tubo irá pressionar o botão de testeAbout0. 5SExibição traseira ererr ”, mas isso não causará nenhum dano ao chip em teste

5.Testledthe dispositivo de exibição não precisa considerar se o dispositivo tem um negativo comum ou um positivo comum, pedido de arranjo de pinos, etc, basta ligar todos os pinos no soquete de teste para testar depois de pressionar o Botão de teste, ele será exibido no tubo digital do testador ererr after depois, ilumine todos os segmentos intactos da pena do dispositivo sob o teste (pixel), julgue se há alguns pontos ruins pelo brilho e brilho do núcleo do tubo da inspeção visual visual Uniformidade

Quatro questões que precisam de atenção:

1.Não executar testes on-line em componentes

2. someisos resultados do teste de vai conter vários modelos, e. g. testing74hc139será exibido em sequencecd4556 74hc139, este é devido to74hc139andcd4556both funções lógicas e pino arrayscolumns são identicalof assim que o tempo de imprensa da tecla deve ser mais longo durante o teste, solte a tecla de teste depois que todos os modelos são exibidos

3.Não teste componentes ao vivo

4.Não introduza objectos estranhos no banco de ensaio de bloqueio

5.QuandoTensão da bateria below1.0vthe display pode ser anormal quando, substituição da bateria necessária

6.USBInterface de energia do tipoTente usar a potência do computerusbinterface, use com o carregador do telefone cautionusbmobile como fonte de alimentação, porque a tensão de saída de muitos carregadores do telefone móvel is5.5veven mais alto, e a ondulação é muito grande

7.Becausepcbunprotected, para evitar sujeira

8.Testledlow corrente de teste ao exibir dispositivos, no entanto, alguns dispositivos com baixo brilho precisam ser testados sem luz forte usually1.2each o segmento da pena da polegada e acima dos tubos de nixie é estrutura da série do núcleo de multipleledtube, a tensão mais alta é exigida iluminar, esta estrutura não pode ser testada

9.Devido a algum grande sizeledthe dispositivo de exibição não pode ser inserido diretamente no soquete de teste, cabos de extensão são necessários para testes, por favor trazer o seu próprio

10.Se o dispositivo testado é notdipencapsulamento, adaptador pode ser necessário, por favor trazer o seu próprio

11.Este produto não vem com baterias

A seguir estão as informações coletadas on-line para referência

74 classificação e diferença de circuitos integrados em série

74 séries circuitos integrados podem ser divididos aproximadamente into6general categoria:

74 × × (tipo padrão);

74ls ×× (schottky de baixa potência);

74s ×× (barreira schottky);

74als ×× (schottky avançado de baixa potência);

74as ×× (schottky avançado);

74f ×× (alta velocidade)

HCbyCOMSOperating nível;

Nível hctbyttloperating, pode ser associado com74lsserie permutável;

Hcufor não buffer stagecmoscircuit

This9species74series produtos, contanto que a etiqueta na parte de trás é a mesma, sua função lógica e arranjo de pinos são os mesmos os tipos diferentes podem ser selecionados de acordo com as condições diferentes e os produtos de requirements74series, por exemplo, a tensão de alimentação do circuito is3vshould select74hcseries de produtos

Suplemento:

1.74-sérieEste é um produto inicial, ainda em uso, mas está sendo gradualmente eliminado

2.74H sérieEsta versão is74-melhorada da série, speedttlproduct seu ofnand gate oftempo médio de transmissão of10nsabout, mas o consumo de energia estática do circuito é grande, atualmente, esta série de produtos são cada vez menos utilizados, gradualmente eliminados

3.74S seriesEsta série isttlhigh schottky da velocidade this nesta série, diodo schottky da anti saturação, de alta velocidade, mas poucas variedades

4.74LS seriesEste é o currenttlmain famílias do produto no tipo há muitas variedades e fabricantes a relação do desempenho do preço é bastante alta, no presente, é amplamente utilizada em circuitos pequenos e médios

5.74ALSseriesEste é o “Avançado” de baixa potência Schottky série pertencem to74ls-produtos sucessores da série, velocidade (valores típicos are4ns) waste desperdício de energia (valores típicos are1mw) e outros aspectos foram muito melhorados, mas o preço é relativamente alto

6.74AS seriesEste is74s-produtos sucessores da série, especialmente velocidade (valores típicos are1.5ns) melhoria significativa, também chamado de “avançado ultra alta velocidade schottky” série”

7.74HC series54/74hc-series é alta speedcmosstandard série de circuito lógico, com and74ls-série equivalente grau de trabalho andcmosthe circuito integrado tem as características inerentes de baixo consumo de energia e ampla faixa de tensão de fonte de alimentação 74hcxxxyes74lsxxxcopy do mesmo número de série, os últimos dígitos do modelo são os mesmos, indica a função lógica do circuito pin arranjo de pinos é totalmente compatível, para use74hcreplac74lsfornece conveniência

8.74AC-SérieEsta série é igualmente conhecida como advanadvantedcmosintegrated circuit circuit, 54/74ACSérie with74assseries velocidade de funcionamento equivalente andcmosthe circuito integrado tem as características inerentes de baixo consumo de energia e ampla faixa de tensão de fonte de alimentação

Série alta da porta do desempenho cecmoslogic do ato (inputttlcompatible com função do buffer)

Série alta da porta do desempenho cecmoslogic da c.a. (com função do buffer)

Série da porta lógica da baixa potência do elevado desempenho als (ttlcompatível com função do buffer)

Como série da porta da lógica do elevado desempenho (ttlcompatível com função do buffer)

C CMOSLogic gate série

Série alta da porta do speedcmoslogic de fct

F série de porta lógica de alta velocidade (ttlcompatível)

Série alta da porta de HC-4XX speedcomslogic (ttlcompatível)

Série alta da porta de HCT-4XX speedcomslogic (ttlcompatível)

Série alta da porta do speedcomslogic de hct (ttlcompatível)

Série da porta de hc usecmoslogic do dispositivo da relação

Ls série de portão lógico de baixa potência (ttlcompatível)

S série de porta lógica de alta velocidade (ttlcompatível)

Vhct (ttlcompatível havettlinterface dispositivo)
