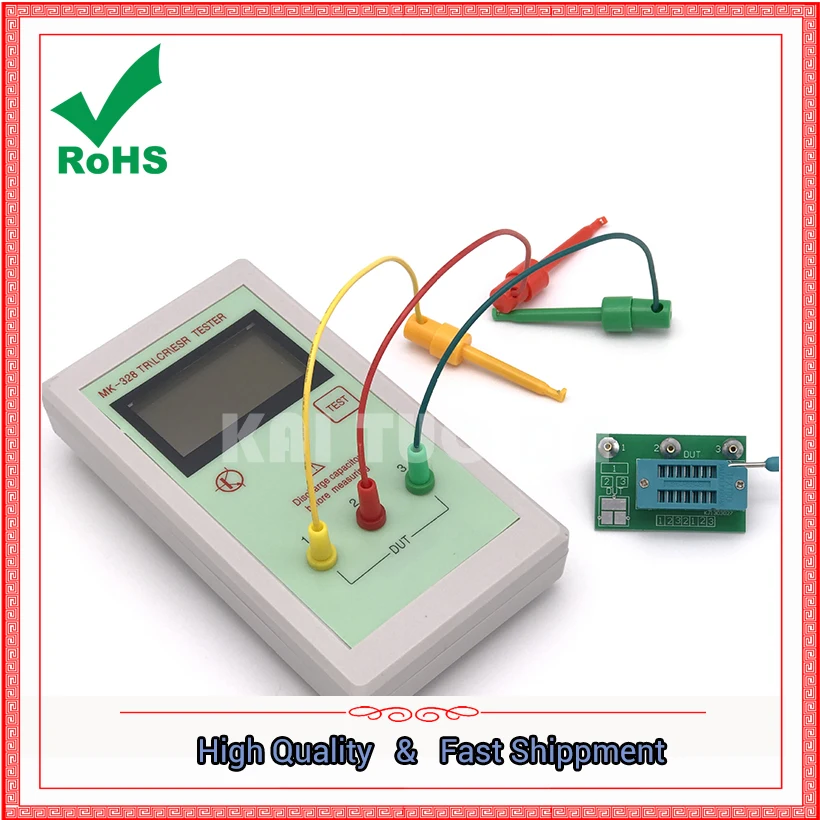

Transistor Multifuncional Testador Mk328 Transistor. Lcr. Esr Tester Mk328

2.128×64,,.

,.

3.9V,,.

4.,.

5.,.

6:83()152 X()X34 ()Mm.

7.:()195.

8.:9V,20mA.

9.,.

1. Características

1.1 Opera com microcontroladores ATmega328.

1.2 Exibindo os resultados em um display LCD gráfico de 128×64.

1.3 Uma operação chave com parada programada automática do poder.

1.4 A corrente de desligamento é apenas 20nA.

1.5 Detecção automática de transistores bipolares NPN e PNP, MOSFETs N e P-Channel, JFETs, diodos, díodos duplos, tiristores e Triacs.

1.6 Detecção automática do layout do pino da peça detectada.

1.7 Medição do fator de ampli cação atual e tensão limiar Base-Emissor de transistores bipolares.

1.8 transistores Darlington podem ser identificados pela tensão limiar e pelo fator de ampli cação de alta corrente.

1,9 Detecção do diodo de proteção de transistores bipolares e MOSFETs.

1.10 Medição da tensão do limiar do portão e do valor da capacidade do portão dos MOSFETs.

1.11 Até dois Resistores são medidos e mostrados com símbolos e valores com até quatro dígitos decimais na dimensão direita. Todos os símbolos estão rodeados pelos números de sonda do Testador (1-3). Então o potenciômetro também pode ser medido. Se o potenciômetro é ajustado para uma de suas extremidades, o testador não pode di Er o pino do meio e o pino final.

1.12 Resolução de medição de resistor é agora até 0,01, valores de até 50M São detectados.

1.13 Um capacitor pode ser detectado e medido. É mostrado com o símbolo e o valor com até quatro dígitos decimais na dimensão direita. O valor pode ser de 25pF a 100mF. A resolução pode ser de até 1pF.

1.14 Para capacitores com um valor de capacidade acima de 0.18F a Resistência Serial Equivalente (ESR) é medida com uma resolução de 0.01 E é mostrado com dois signicant dígitos decimais.

1.15 Para capacitores com capacidade acima de 5000pF, a perda de tensão após um pulso de carga pode ser determinada. A perda de tensão dá uma dica para o fator de qualidade do capacitor.

1.16 Até dois diodos são mostrados com símbolo ou símbolo na ordem correta. Além disso o Tensões ux são mostradas.

1.17 LED é detectado como diodo, o A tensão do ux é muito mais alta do que o normal. Dois-em-um LEDs também são detectados como dois diodos.

1.18 Zener-Diodos pode ser detectado, se reverter quebrar a tensão é inferior a 4,5 V. Estes são mostrados como dois diodos, você pode identificar esta parte apenas pelas tensões. Os números da sonda externa, que cercam os símbolos do diodo, são idênticos neste caso. Você pode identificar o ânodo real do diodo apenas por aquele com quebrar (limiar) Tensão nas proximidades 700mV!

1.19 Se forem detectadas mais de 3 peças do tipo diodo, o número de diodos fundados é mostrado adicionalmente à mensagem de falha. Isso só pode acontecer se os diodos estiverem conectados a todas as três sondas e pelo menos uma for um diodo Z. Neste caso, você só deve conectar duas sondas e começar a medição novamente, uma após a outra.

1.20 Medição do valor da capacidade de um único diodo no sentido inverso. Transistores bipolares também podem ser analisados, se você conectar a Base e apenas um de Coletor ou Emissor.

1.21 Apenas uma medição é necessária para Nd fora as conexões de uma ponte rectier.

Capacitores com valor inferior a 25pF geralmente não são detectet, mas podem ser medidos em conjunto com um diodo paralelo ou um capacitor paralelo com pelo menos 25pF. Neste caso, você deve subtrair o valor da capacidade da parte conectada paralela.

1.23 Para resistores inferiores a 2100 Também será feita a medição da indutância. O intervalo será de cerca de 0.01mH a mais de 20H, mas a precisão não é boa. O resultado da medição só é mostrado com um único componente conectado.

1,24 O tempo de teste é aproximadamente dois segundos, somente a capacidade ou a medida da indutância podem causar um período mais longo.

1.25 Software pode ser congured para permitir a série de medições antes de poder será desligado.

1,26 facilidade selecionável para calibrar a resistência interna do porto da saída do porto e o zero o Conjunto de medição de capacidade com o autodidata. Um capacitor externo com um valor entre 100nF e 20F conectado ao pino 1 e ao pino 3 é necessário para compensar o Conjunto de tensão do comparador analógico. Isso pode reduzir erros de medição de capacitores de até 40F. Com o mesmo capacitor uma tensão de correção para a tensão de referência interna é encontrada para ajustar o ganho para medição do ADC com a referência interna.

1.27 Exibir o Cuto do Coletor Atual ICE0 com base corrente (unidades 10A) e corrente residual do coletor ICES com retenção de base ao nível do emissor. Esses valores só são mostrados se não forem zero (especialmente para transistores de germânio).

1.28 Tiristores e Triacs só podem ser detectados se a corrente de teste estiver acima da corrente de retenção. Alguns tiristores e triacs precisam de maior corrente de gatilho do portão do que este testador pode fornecer. A corrente de teste disponível é apenas 6mA!

Atenção:Allways ser shure para descarregar capacitores antes de conectá-los ao Tester! O testador pode ser danificado antes de você ligá-lo. Há apenas um pouco de proteção nos portos ATmega.

Causão extra é necessária se você tentar testar componentes montados em um circuito. Em ambos os casos, o equipamento deve ser desconectado da fonte de energia e você deve ser shure, que nenhuma tensão residual permanece no equipamento.
