Uart Porta Serial para Módulo de Rede Ethernet Módulo de Transmissão Ttl Microcontrolador Industrial Stm32 Tcp ip 51 3.3v 5v Ch9121
Original price was: R$ 40,55.R$ 38,51Current price is: R$ 38,51.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Module |
| Cutomizado | SIM |
| Número do Modelo | Ch9121 |
| Temperatura de Operação | -40 ~ 85 ° C |
| Potência de Dissipação | 200ma @ 5V |
| Tensão de Alimentação | Dc3.3v / 5V |
| Aplicação | Electronic Experiment |
| Condição | Novo |
| Tipo | Smart Electronics |
| Nome da Marca | Wavgat |
| Origem | CN (origem) |
1. Uart Porta Serial para Módulo de Rede – Processador : Intel Core i3 i5 i7
843
Nós somos fabricante do módulo eletrônico, bem-vindo ao atacado!
2. Cheap Circuitos Integrados – Marca do Processador : Intel

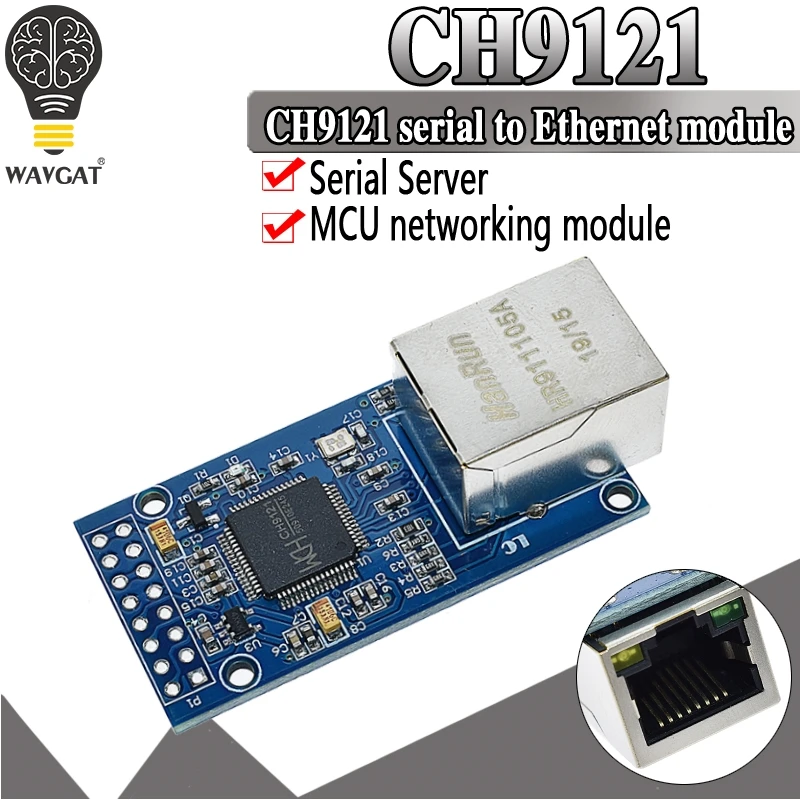

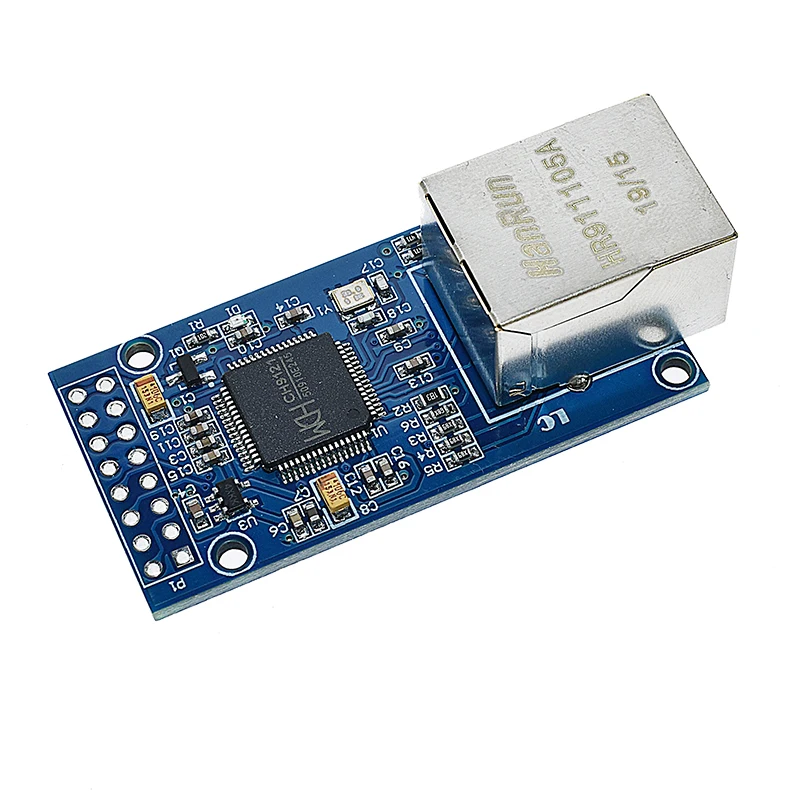

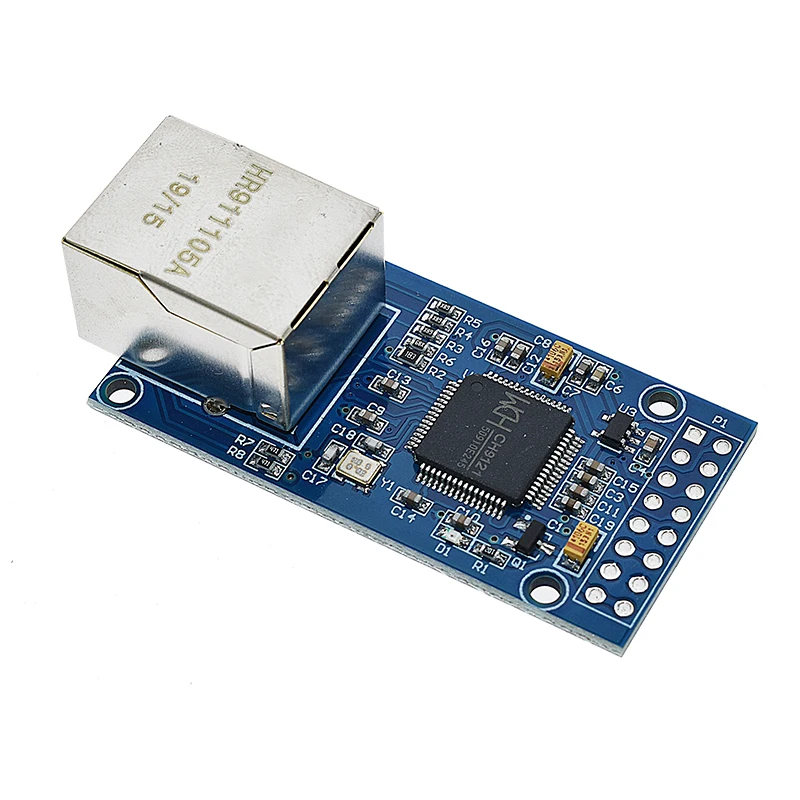

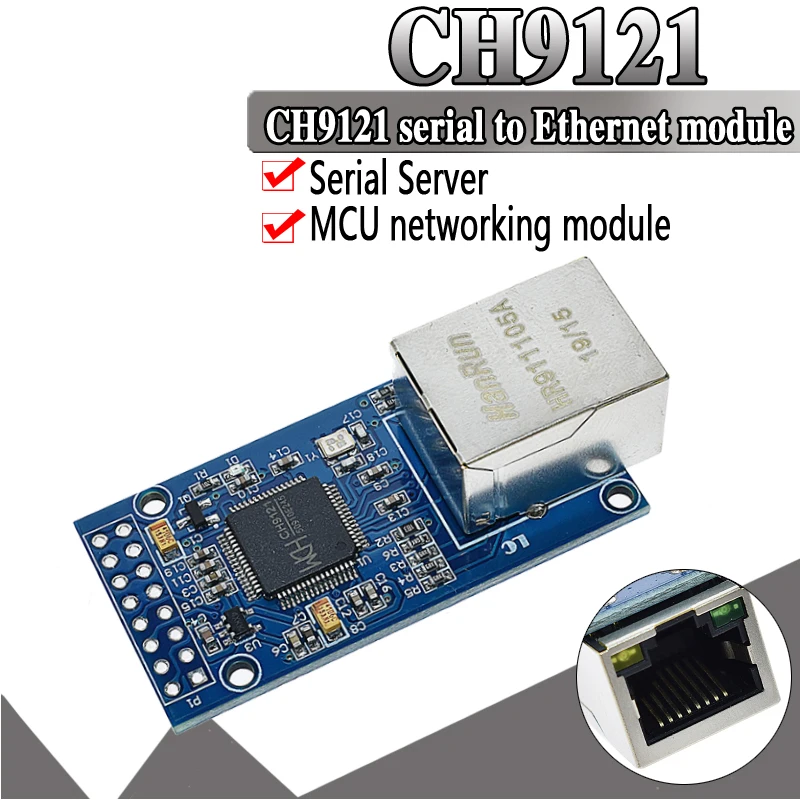

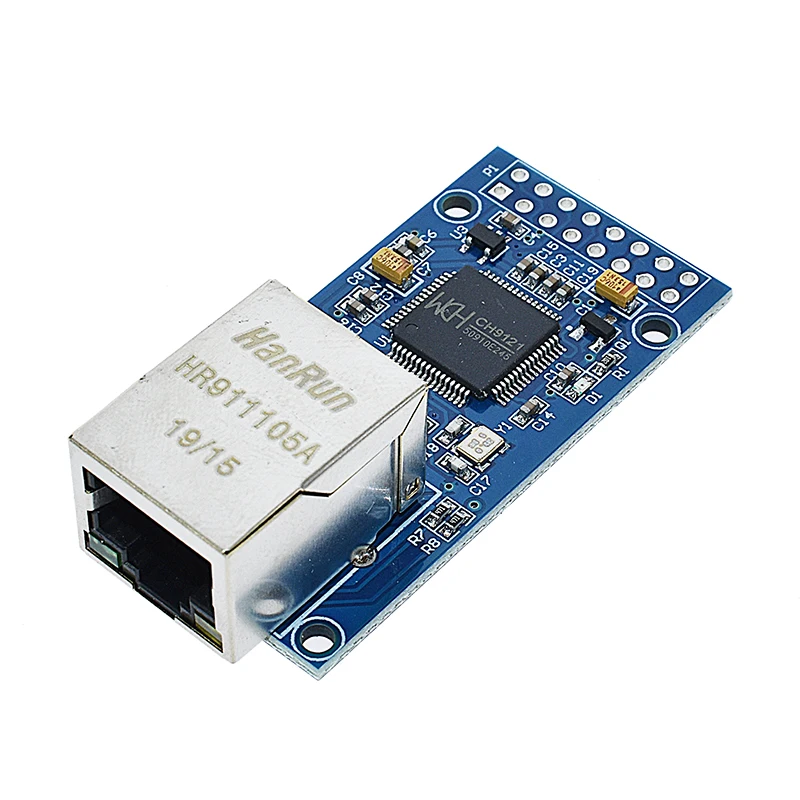

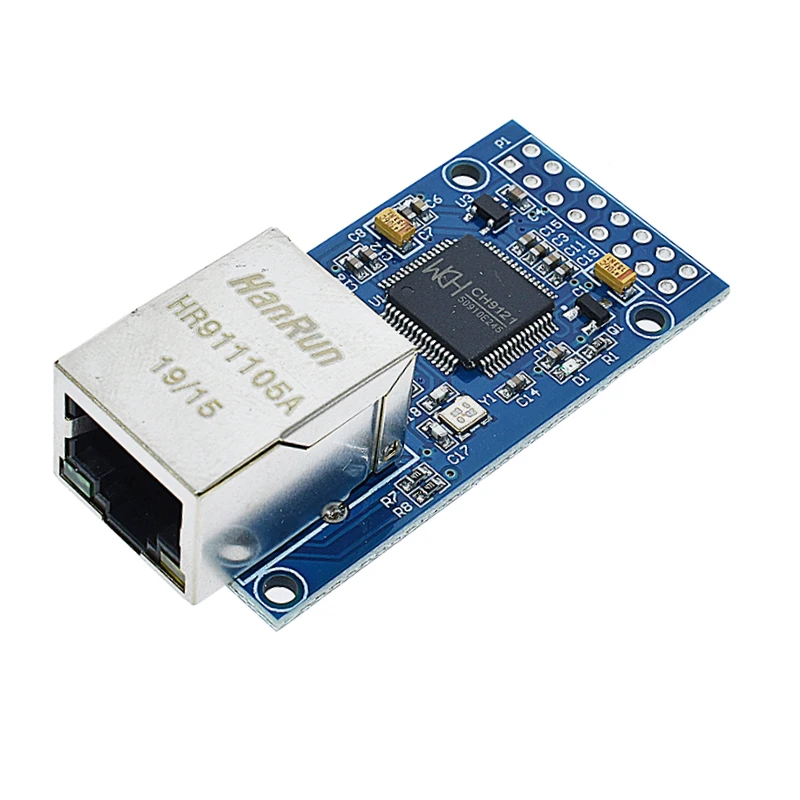

Porta Serial UART CH9121 para Módulo de Rede Ethernet TTL Microcontrolador Industrial STM32 TCP/IP 51 3.3V 5V
Parâmetros Ethernet
Número de portas: 1
Interface padrão: interface RJ45
LAN Ethernet: 10 / 100Mbps
Dados cache: 6K bytes
Proteção: isolamento eletromagnético 2KV
Protocolos de rede: IP, ARP, TCP, UDP, ICMP, IGMP, DCHP e assim por diante
Parâmetros do porto serial
Número de portas: 1
Interface padrão: porta serial TTL, 2,54mm pino, 3.3V ou 5V nível
Taxa do baud: 300 ~ 921600bps
Dados bits: 5,6,7,8,9
Pare o bocado: 1,2 bocado
Paridade: sem paridade, paridade ímpar, paridade par
Controle do fluxo: Nenhum
Cache: 2 mil bytes
Software Suporte
Configuração do parâmetro: network configuration software, serial AT command
Teste do módulo: teste o software (rede, série um)
Parâmetros básicos
Tamanho 43mm x 23mm x 14,5mm (comprimento x largura x altura)
Tensão de funcionamento DC3.3V / 5V
Corrente operacional 200mA @ 5V
Consumo do poder = 1W
Temperatura operacional-40 ~ 85 ° C
Armazenamento temperatura-55 ~ 125 ° C

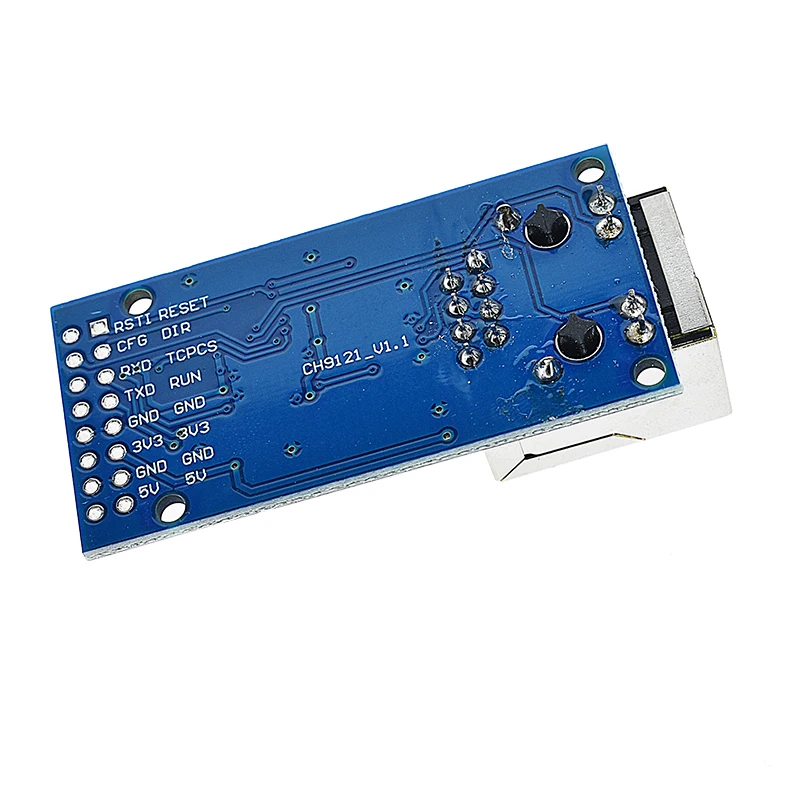

Descrição do Pin
1. RESET: Pin da restauração da fábrica, a detecção do poder do módulo, baixo ativo
2. DIR: RS485 recebe, envia o pino do controle do interruptor
3. TCPCS: O modo do cliente do TCP, o pino do indicador do status da conexão do porto, a conexão é saída bem sucedida baixa
4. CORRA: o pino running da indicação do estado do módulo, entrou a onda 2Hz quadrada
5. terra: Pin terra do poder
6. 3.3V: 3.3V DC pino de entrada de energia, maior que 200mA e 5V DC fonte de alimentação alternativamente
7. terra: Pin terra do poder
8. 5V: pino de entrada de energia DC 5V, maior que 200mA e fonte de alimentação 3.3V DC pode escolher um dos dois
9. RSTI: o pino da restauração, o pull-up interno, baixo-eficaz, não pode ser vago
10. CFG: o módulo de configuração da porta serial permite o pino, pull-up incorporado, baixo-eficaz, não tem que estar vago
Onze. RXD: Os dados seriais recebem o pino, nível TTL da porta serial, compatível com 3.3V e 5V
Doze. TXD: pino de transmissão serial, nível TTL serial, compatível com 3.3V e 5V
Treze. GND: Pin terra do poder
Catorze. 3.3V: pino de entrada de energia 3.3V DC, maior que 200mA e fonte de alimentação 5V DC alternativamente
Quinze. GND: Pin terra do poder
16. 5V: pino de entrada de energia DC 5V, maior que 200mA, com a fonte de alimentação opcional 3.3V DC pode ser
Tamanho do produto
