Usb Isolador Hub um Ponto Quatro Módulo com Escudo Industrial Anti-interferência Anti-estática Gc202 4-way

Modelo 1: cubo usb de quatro vias + linha lvlian 0.5m

Modelo 2: cubo usb de quatro vias + linha lvlian 0.5m + fonte de alimentação

Modelo 3: cubo usb de quatro vias + linha lvlian 1m

Modelo 4: quatro vias usb hub + lvlian linha 1m + fonte de alimentação

Diagrama esquemático:

A figura acima mostra o diagrama esquemático do módulo:
1. dupla potência e isolamento de sinal entre a porta principal e os quatro ramos do isolador
2. os sinais entre as quatro portas não são isolados
3. o módulo pode trabalhar sem fonte de alimentação externa (a potência total é inferior a 2w)
4. a adição de fonte de alimentação externa pode aumentar a potência de saída das quatro tomadas
5. a fonte de alimentação externa é isolada da fonte de alimentação da porta principal do usb (terra não comum)
6. velocidade total compatível do módulo (12m) e velocidade baixa (1.5 m) a velocidade de comunicação do equipamento não pode exceder 12m

Introdução do produto

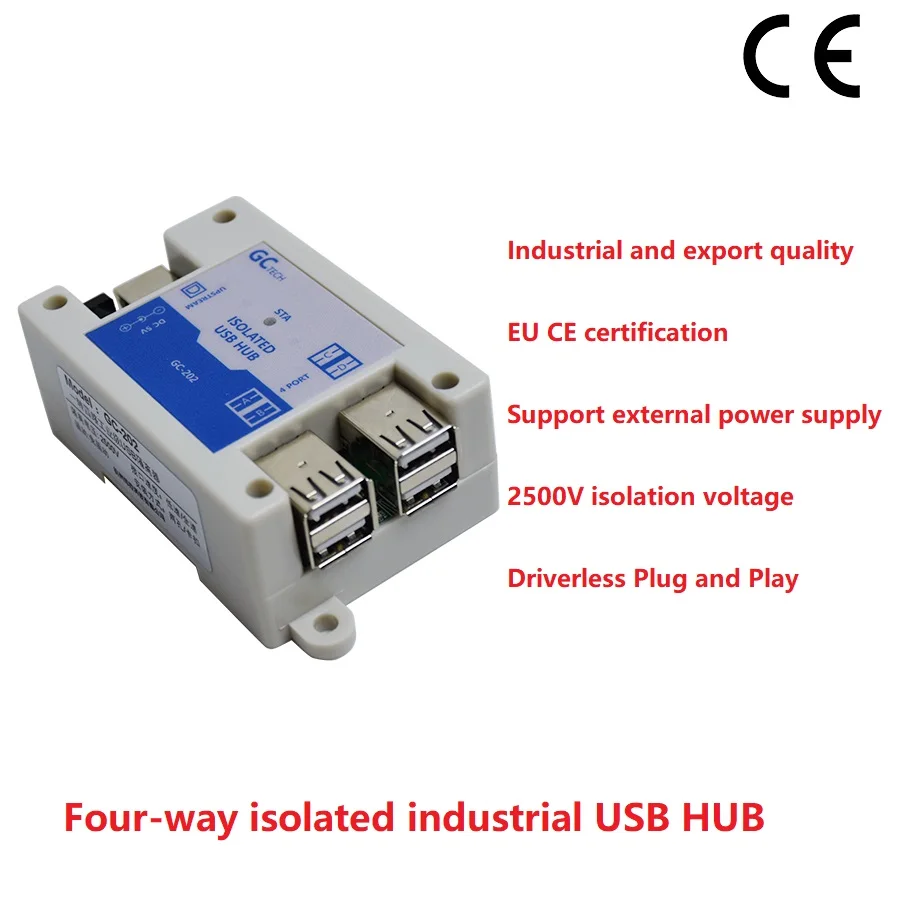

O isolador de quatro vias do cubo GC-202 usb usa a tecnologia proprietária de icoupler ? da adi, que é a primeira solução do isolamento de usb do único-pacote da indústria.

Este produto é compatível com usb2.0, fornece taxas de dados totalmente isoladas de 1.5mbps e 12mbps, isola a tensão de 2500v, não precisa de fonte de alimentação externa, e não precisa de drivers, para que a porta usb seja protegida da fonte de alimentação forte externa e da interferência forte do sinal, e proteja a porta usb e o anfitrião do computador.

GC-202 pode isolar completamente o circuito elétrico e à terra de dispositivos usb em ambas as extremidades, evitar o dano da tensão do circuito à terra, impulso, relâmpago induzido, eletricidade estática, plug quente e outros ambientes ásperos para dispositivos usb, e melhorar a confiabilidade e estabilidade do sistema de comunicação.

A interface usb tornou-se uma das interfaces mais comumente usadas no trabalho diário e na vida de engenheiros eletrônicos. Com a crescente concorrência na indústria de computadores e o menor e menor preço dos produtos, a maioria das empresas são obrigadas a simplificar a parte de proteção da interface da placa-mãe do computador e salvá-lo se puder ser simplificado. A interface usb não só muitas vezes contatos com o corpo humano e o exterior, mas também fornece energia para dispositivos externos em muitos casos. Estas muitas situações levaram à greve da interface usb de muitos computadores com antecedência, e até mesmo o dano da placa-mãe. Portanto, a interface usb deve ser isolada.

Este produto é principalmente aplicável aos seguintes usuários:
1. alguns ambientes industriais com eletricidade forte e forte interferência
Alguns ambientes com forte corrente e forte interferência (como alta tensão, conversor de freqüência, acionamento do motor, etc.) devem ser isolados para garantir a segurança de computadores e pessoas quando estão conectados a computadores.
2. área sensível ao ruído
O computador é uma grande fonte de ruído. No campo sensível ao ruído, podemos usar este dispositivo para isolar a interface usb, como aquisição de dados usb de alta precisão, sistema de áudio de alta fidelidade, etc.

Parâmetros do produto
Modelo n°: GC-202
Compatibilidade: compatível com usb2.0
Velocidade da relação: velocidade máxima de usb 12mbps e baixa velocidade 1.5 mbps são suportados. Os dispositivos de alta velocidade puros não são suportados
Modo de transmissão: suporte a transmissão de controle usb, transmissão em lote, transmissão de interrupção, transmissão síncrona/isócrona
Fonte de alimentação: da porta usb do host do computador (pode ser conectado externamente)
Relação da fonte de alimentação: fonte de alimentação externa do apoio dc5v
Interface usb: 4 interfaces usb a jusante, cada porta usb tem proteção esd independente, fonte de alimentação isolada dupla, suporte de alimentação 2w, fonte de alimentação externa e 1 interface usb a montante
Funções caracterizadas: instalação do trilho do guia do apoio, fonte de alimentação externa, proteção da conexão reversa dc5vbelt, e cada porta usb é equipada com microplaqueta especial da proteção do esd de usb
Adum3160 tensão de isolamento: 2500v
Tensão de isolamento do módulo de potência: 1500v
Potência de saída bo505s potência: 2w
Ambiente de uso:-40 to a 85 ?, umidade relativa 5%-95%

1. Online Shopping – tipo de Item : Espelho Lateral Signal Blinker

Sobre o isolamento
A fonte de alimentação e o sinal são isolados dobro entre a porta principal e a porta da filial. Não há isolamento entre os quatro ramos

Você não pode se conectar à fonte de alimentação externa
A potência total de 4 saídas usb sem fonte de alimentação externa não pode exceder 2w

Fonte de alimentação externa do apoio
Fonte de alimentação externa dc5v (não mais de 5v)

Taxa de transmissão
Suporte a transmissão de controle usb, transmissão em lote, transmissão de interrupção, transmissão síncrona/isócrona
Usb baixa velocidade 1.5 mbps e velocidade total 12mbps são suportados. Os dispositivos de alta velocidade puros não são suportados

Descrição do equipamento
Equipamento suportado por testes:
Equipamento de velocidade total:
U disco leitor de cartão de câmera digital disco rígido móvel u escudo hub usb AVRJTAGAVRISPAVRISPMKIIS-LabJET51J-LinkFET430UIFPICKIT2XDS100LPC-LinkICD2USB porta serial (ft232cp2102pl2303ch341 chip)

Equipamento de baixa velocidade:
Dispositivo usbcdc mouse de teclado usbaspushid

Dispositivos não suportados testados:
Usb sem fio placa de rede parte usb3.0 disco usb virtual osciloscópio dac interface digital etc

Precauções:
1. este produto a bordo fonte de alimentação de saída jinshenyang b0505s potência 1x2w, quando o seu dispositivo usb trabalhando atual> 400ma, você precisa de fonte de alimentação externa dc5v
2. este produto suporta equipamento de alta velocidade e equipamentos de baixa velocidade, mas não suporta equipamento de alta velocidade puro (usb2.0) a maioria dos dispositivos usb pode ser usado em compatibilidade para trás
3. as quatro portas usb a jusante deste produto não são isoladas umas das outras
