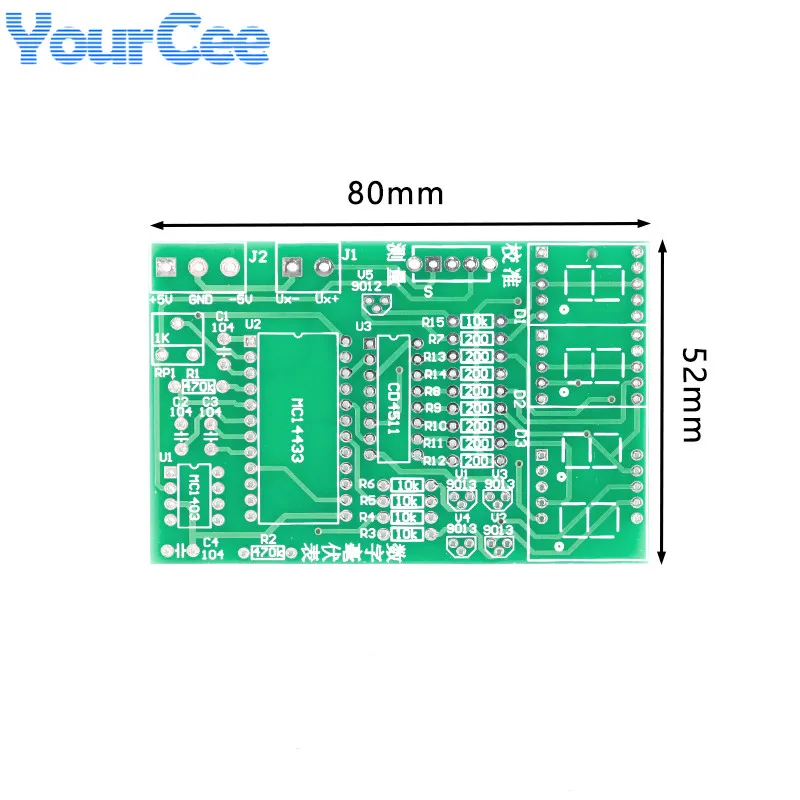

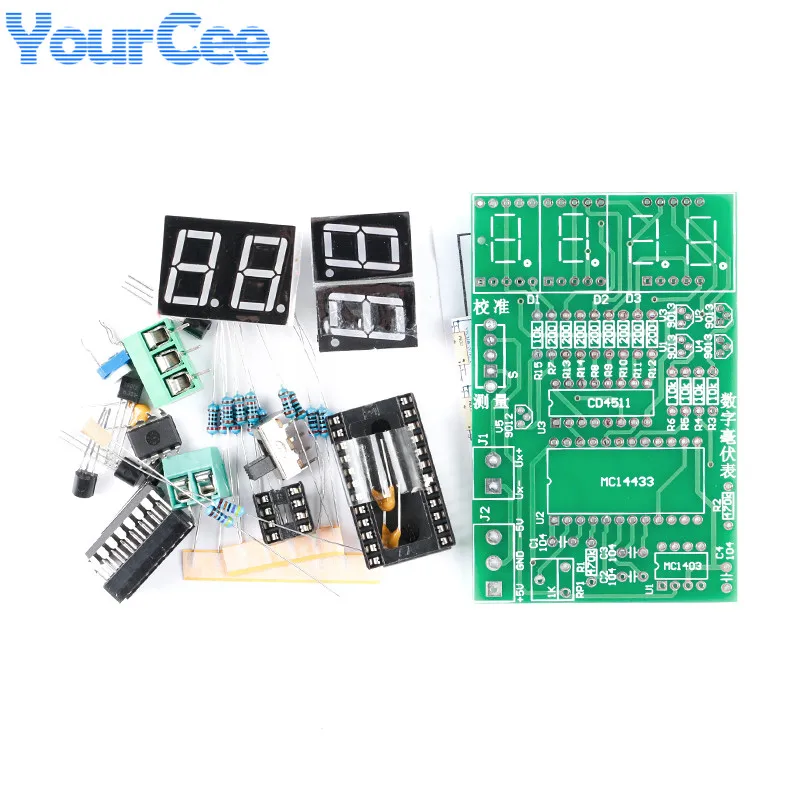

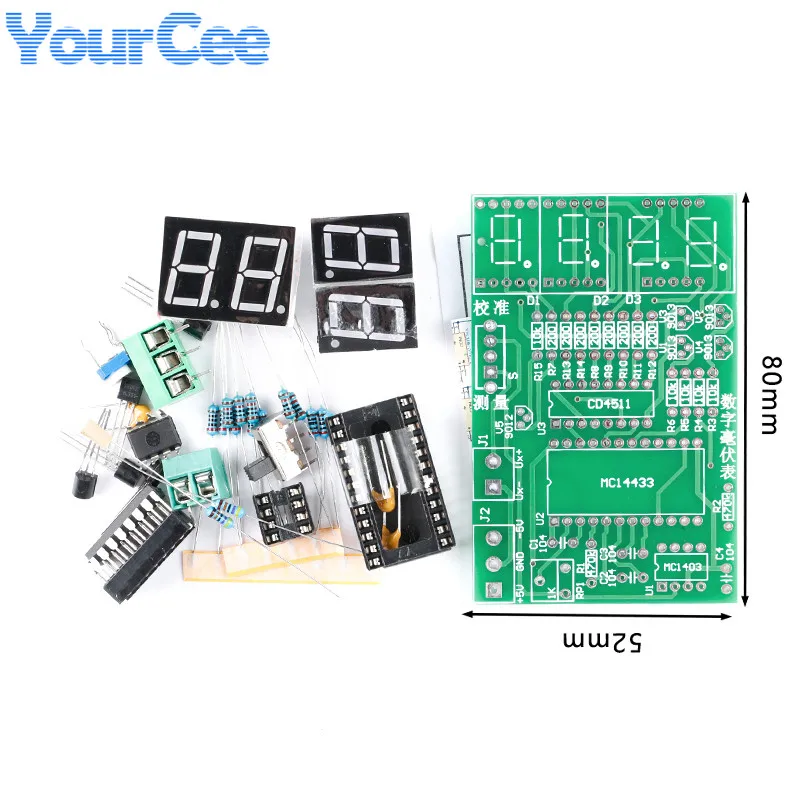

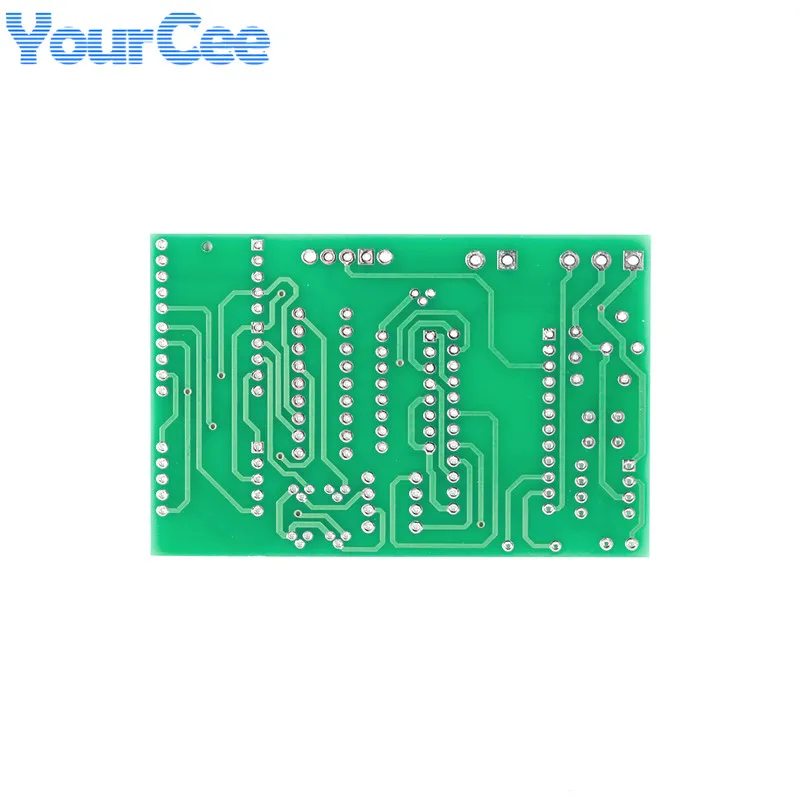

Voltímetro Digital Pcb Kit Faça Você Mesmo para Conversão de 5v Soldagem Elétrica para Treinamento de Habilidades Eletrônicas
Original price was: R$ 31,19.R$ 28,37Current price is: R$ 28,37.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Tqfp |
| Cutomizado | SIM |
| Número do Modelo | Digital Millivoltmeter |
| Temperatura de Operação | Normal |
| Potência de Dissipação | LOW |
| Tensão de Alimentação | 5 |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | ICS Logic |
| Nome da Marca | Your CEE |
| Origem | CN (origem) |

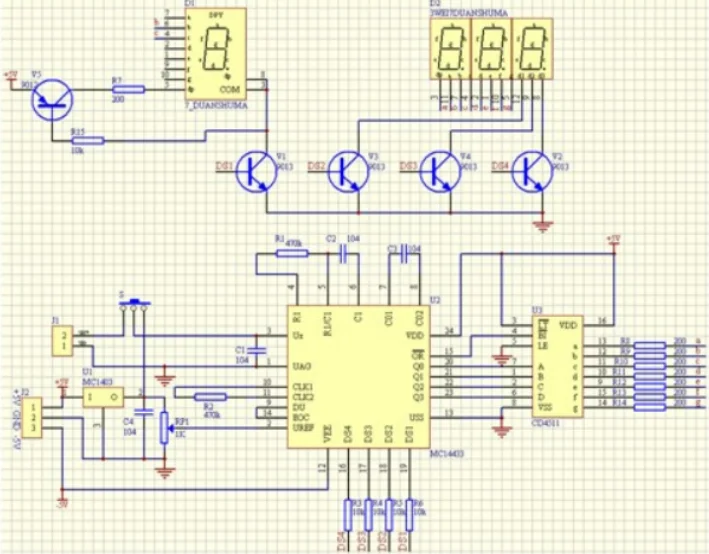

Este circuito pode converter a tensão analógica de entrada em um código 8421bcd meio de 3 dígitos e exibir o valor através de 4 tubos digitais.
Introdução ao princípio de funcionamento
Mc14433 é um conversor de integração dupla a/d que converta a tensão analógica de entrada em um código 8421bcd meio de 3 bits.
Fonte de alimentação de referência mc1403, fornecendo tensão de precisão, fazendo a tensão de referência do conversor a/d
Decodificador de sete segmentos cd4511 converte o código 8421bcd em sinal de unidade de sete segmentos
Exibir drivers v1-v4, dirigindo a extremidade comum da tela digital de três dígitos e meio.
Exibição de três e meio dígitos, exibir digitalmente o sinal de sete segmentos da saída do decodificador e ler o resultado de conversão a/d. Os três dígitos referem-se aos uns, aos dez dígitos, e os cem dígitos variam de 0-9. Os metade dígitos referem-se aos milhares de dígitos que só podem ser 0 ou 1. eles não podem ser alterados de 0 para 9. então, eles são chamados de meio dígitos
