Name: Wavgat-usb Interface Amostragem ad Aquisição de Dados Stm32 Comunicação Uart Módulo Adc 10 Canais 12bit Stm32f103c8t6
Brand: Acessórios de Eletrônica
SKU: 33013796175
Price: 30.41 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Pacote	SMD
Cutomizado	SIM
Número do Modelo	Stm32f103c8t6
Temperatura de Operação	-40°-+85°
Potência de Dissipação	.
Tensão de Alimentação	.
Aplicação	TV
Condição	Novo
Tipo	Regulador de Tensão
Nome da Marca	Wavgat
Origem	CN (origem)

1. Cheap Circuitos Integrados

2. Circuitos Integrados

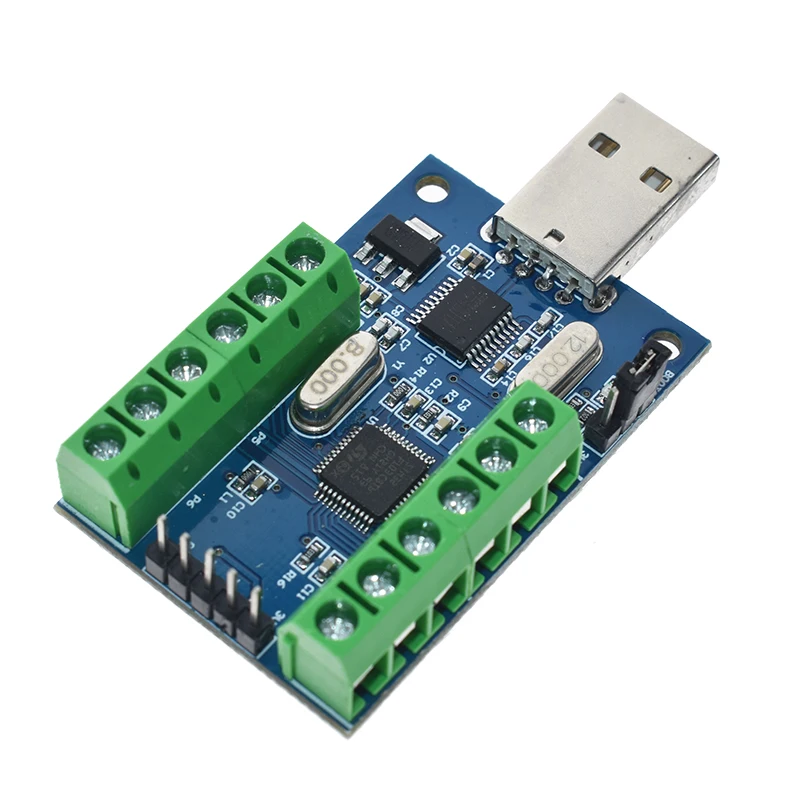

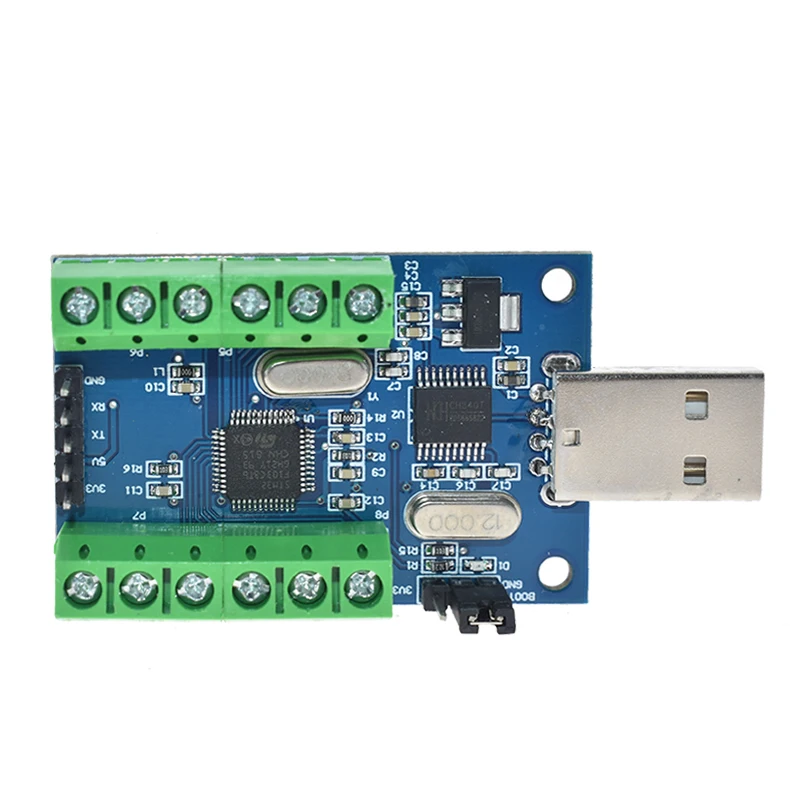

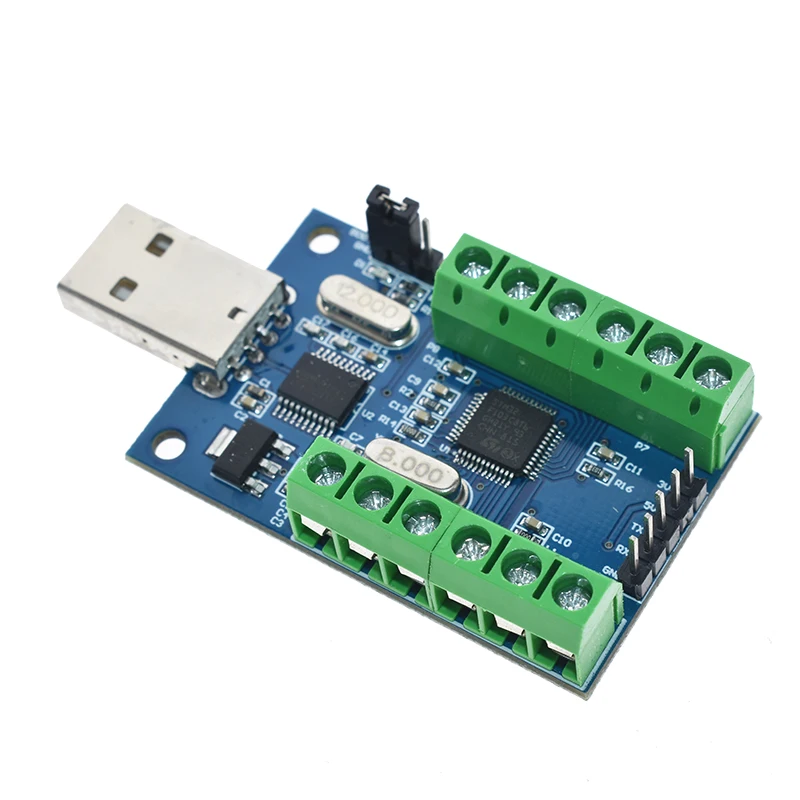

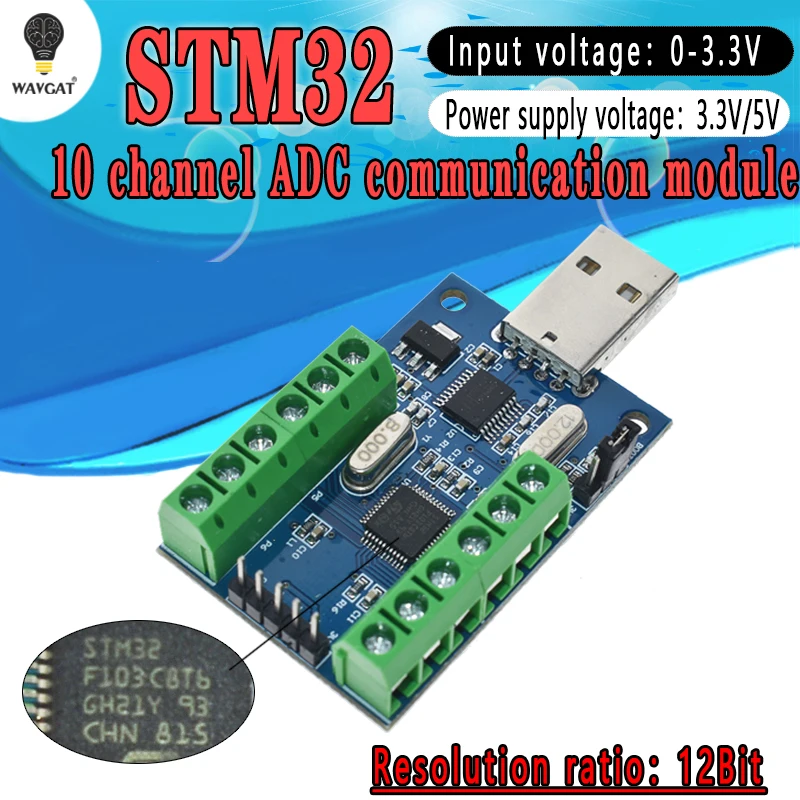

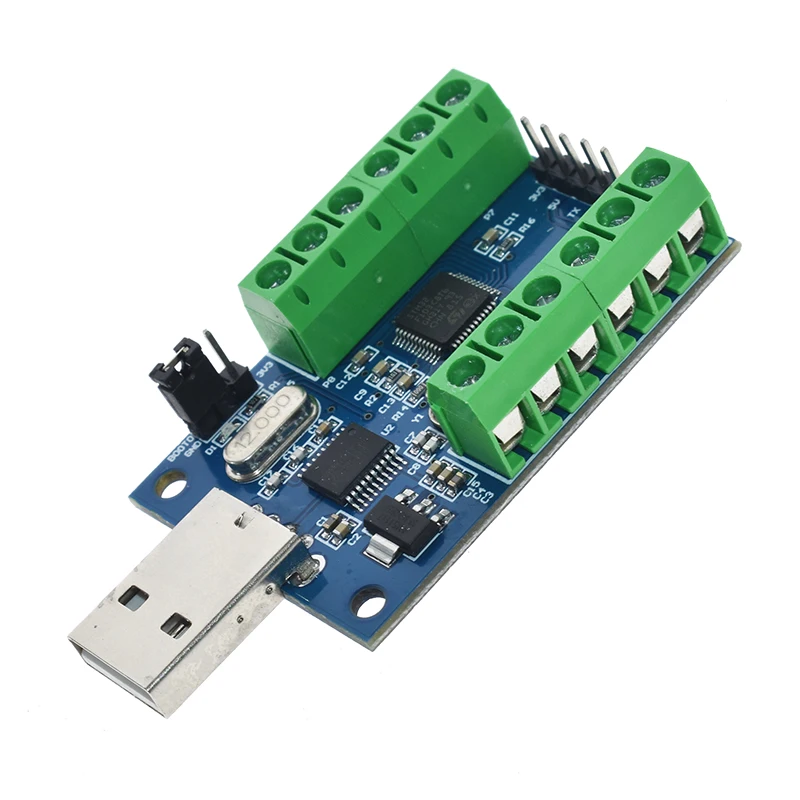

STM32, Comunicação UART, Módulo ADC, 10 Canais, 12Bit, STM32F103C8T6

STM32F103C8T6 Interface USB 10 Canais 12Bit AD Amostragem Aquisição de Dados STM32 UART Comunicação ADC Module

Característica do produto

O módulo do ADC de 10 canais usa os recursos internos do ADC de 10 canais da série STM32F103 como o núcleo da amostra, e transfere os dados de amostragem adquiridos para a memória interna através do STM32 para reduzir a carga da CPU e aumentar a estabilidade da amostragem AD. Precisão, enquanto o chip USB para porta serial integrado pode transferir dados para o computador host.

Parâmetro do produto

Chip mestre a bordo STM32F103C8T6

Porta serial CH340 a bordo para chip USB, fácil de visualizar resultados de amostragem AD no PC através da porta USB

Interface de comunicação serial UART reservada, pode ser conectada ao MCU

Canal de entrada analógico, entrada single-ended de 10 canais

Amostragem tensão entrada gama: 0 ~ 3.3V

Tensão de alimentação: 5V/3.3V

Resolução: 12Bit (4096)

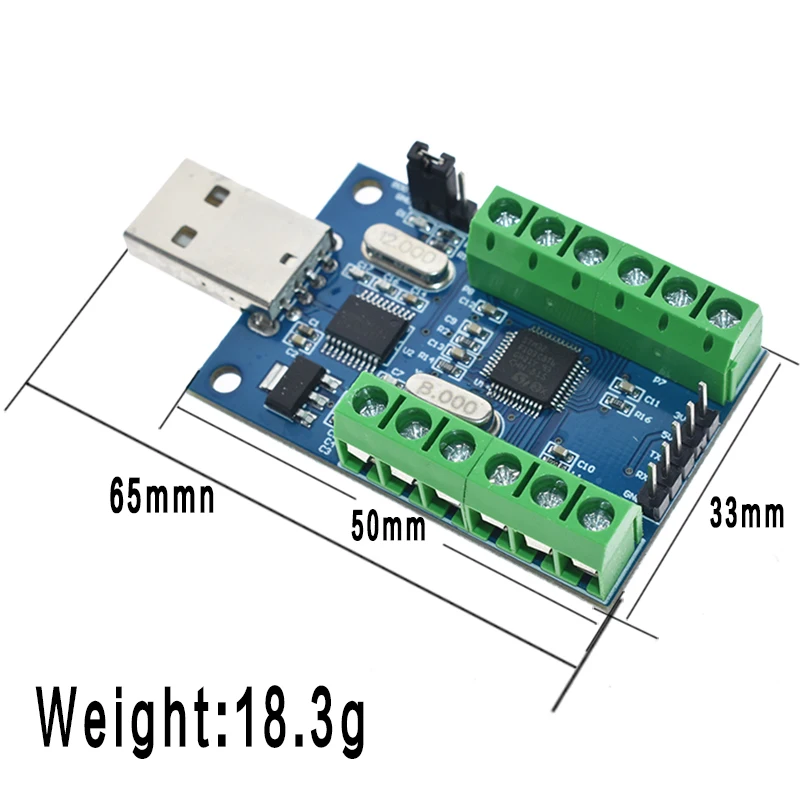

Tamanho do conselho: 50*33mm

Instruções de uso

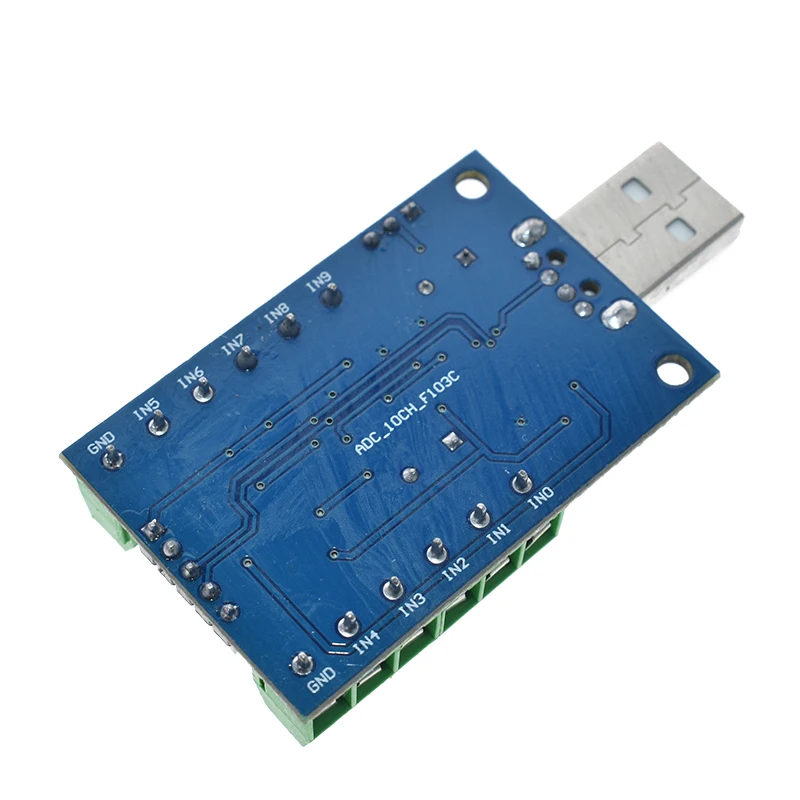

Instale o driver do chip CH340 USB para porta serial, conecte o módulo ao computador, o IN0-IN9 está conectado à tensão de amostragem positiva, o GND está conectado à tensão de amostragem negativa (ie, processamento comum), abra o assistente de depuração serial, selecione a porta COM correta e a taxa de transmissão (115200), Você pode ver o resultado da amostragem AD, o resultado da amostragem é atualizado uma vez em 500ms, o cliente pode modificar esse tempo com base no código-fonte.

Se você quer usar o MCU externo para obter os dados de amostragem diretamente, você pode conectar o 3.3V, o RX, o TX, e a terra do MCU ao 3.3V, TX, RX, e o GND do módulo. Claro, é ok para fornecer o módulo com 5V. O protocolo para transferência de dados pode ser encontrado olhando para o código-fonte.

Se o cliente quiser modificar o código-fonte, reprograme o programa.

O método é o seguinte: Insira o módulo na porta USB do computador, insira a tampa do jumper no módulo na extremidade 3V3 (observe que ele deve ser conectado de volta ao GND após a conclusão da programação), abra o software de programação FlyMcu, abra o arquivo hexadecimal, Defina o número da porta e a onda. Para os parâmetros relevantes, como a taxa especial, clique em “Iniciar programação” e use a pinça para prender as duas extremidades do capacitor C9 (equivalente a redefinir).

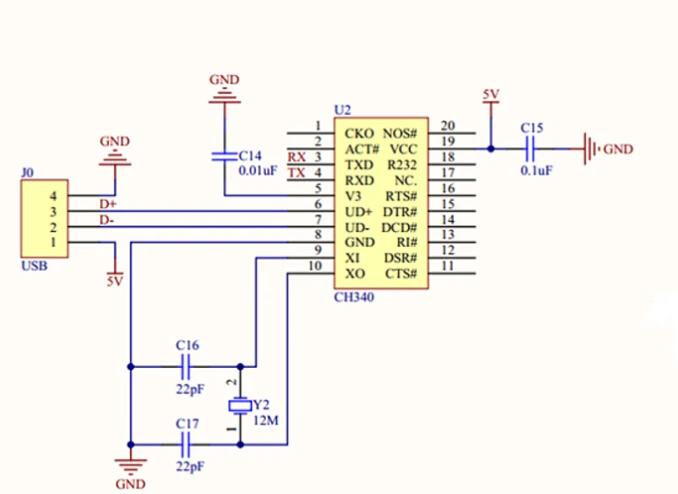

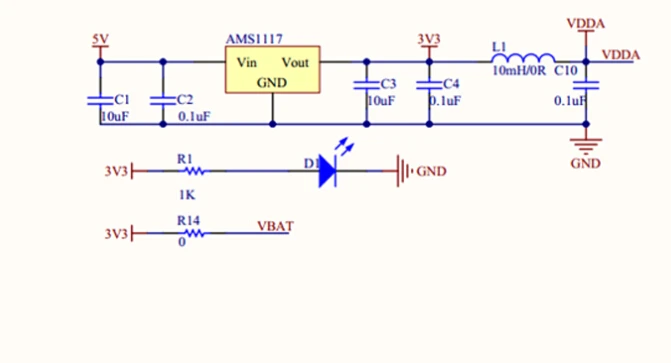

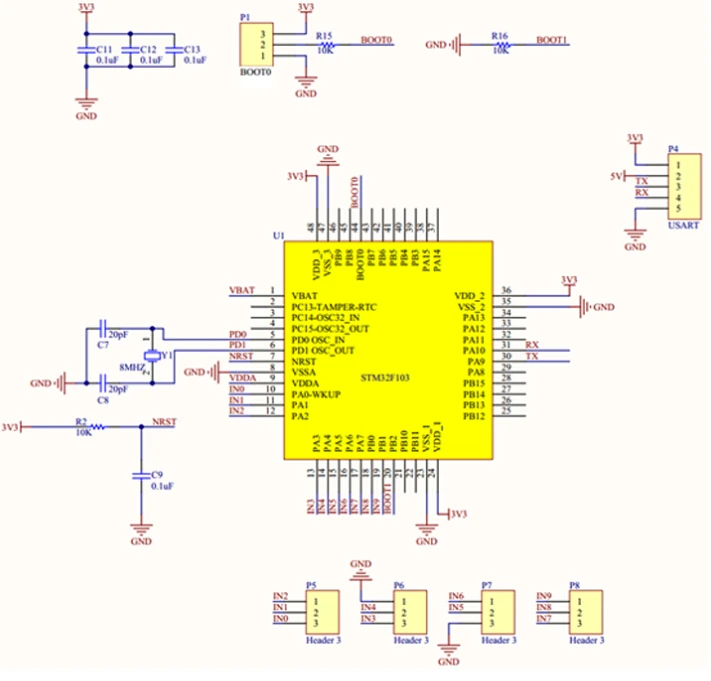

Esquema

3. Wavgat-usb Interface Amostragem ad Aquisição de Dados

4. Cheap Circuitos Integrados

5. Circuitos Integrados

Precaução

Os terminais de entrada podem ser conectados ou apenas parcialmente conectados. Quando um determinado canal não tem entrada de tensão de amostragem, a saída do canal é um valor aleatório, e a porta não utilizada também pode ser modificada por si só como uma porta de E/S normal.

A tensão utilizada não deve exceder 3,3 V, caso contrário, existe a possibilidade de danos ao chip.
