Wch-linke-download Online Debugger Suporta Wch Risc-v Arquitetura Mcu Interface Swd Chip Arm Porta Serial para Canal Usb
R$ 32,73
DÚVIDAS?
Envie um email para:
Componentes Ativos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Smd/smt |
| Cutomizado | SIM |
| Número do Modelo | Wch-linke |
| Temperatura de Operação | Standard |
| Potência de Dissipação | Standard |
| Tensão de Alimentação | Standard |
| Aplicação | Smart Home |
| Condição | Novo |
| Tipo | Módulo |
| Nome da Marca | Chzxdz |
| Origem | CN (origem) |
| Wechat/skype/whatapps | +8613145851231 |
| Service | One-stop BOM Service |
| Quality Assurance | Provide Quality Inspe |
| Production Date | Newest |
| Distributor | Chzxdz IC Store |
| Packaging | Original Package With Label |
1. Weddings e Events – Países de Origem : Outros
2. Home e Garden – Utilização Especial : Trajes
3. Computers e Electronics – cn : Guangdong
1. Características funcionais
-
Suporta download e depuração online da arquitetura WCH RISC-V MCU e chips ARM com interface SWD, com interface de dois fios, velocidade rápida e operação estável.
-
Saída dupla do poder do apoio 3.3/5V.
-
Indicadores LED vermelhos e azuis para facilitar a visualização do status de trabalho.
-
Diretamente marcado na placa de definição de interface para facilitar o uso.
-
Suporte para detecção e atualização automática do firmware.
-
Suporte para comutação de um botão do modo RISC-V/ARM pelo computador host.
-
Use o estojo transparente para proteger a placa-mãe, fácil de transportar.
Introdução 2. Function
Módulo WCH-LinkE, pode ser usado para download online e depuração de arquitetura WCH RISC-V MCU e chips ARM com interface SWD. Ele é conectado ao computador host via interface USB2.0 de alta velocidade para instalação sem driver plug-and-play e conectado ao chip de destino pela interface SWD para depuração e programação. Também com 1 porta serial maneira para saída fácil depuração.

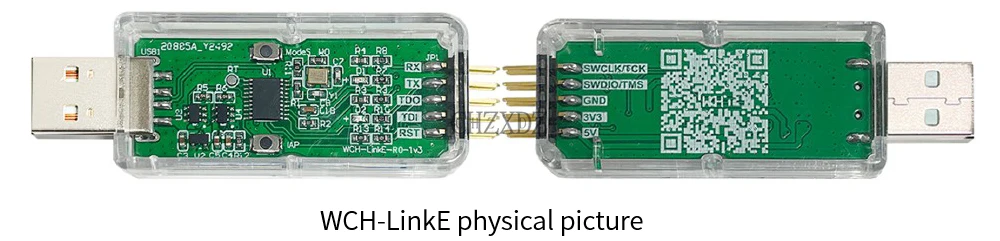

3. Descrição do hardware
4. Online Shopping – Origem : cn Origem
Definição do Pin
5. Wch-linke-download Online Debugger Suporta Wch Risc-v Arquitetura – Nome da Marca : Yizyif
Se o firmware WCH-LinkE precisar ser atualizado
1. Atualização online, MounRiver Studio/WCH-LinkUtility terá um lembrete pop-up quando você clica em baixar, clique em Sim para iniciar a atualização.
2. Atualização on-line manual, pressione e segure a tecla IAP, ligue até que o LED azul esteja aceso, clique em download, MounRiver Studio/WCH-LinkUtility terá um lembrete pop-up, clique Sim para iniciar a atualização.
4. Instruções de uso
Método SWD conexão
6. Toys e Sports – Sexo : Meninas
Conexão porta serial USB para TTL
7. Beauty e Health – Componentes : Vestidos
Comutação do modo:
8. Phones e Accessories – Caracteres : Equipe de Torcida Torcendo
Caminho 1: Use o software MounRiver Studio para alternar o modo WCH-LinkE
-
Ligue o WCH-LinkE, abra o MounRiver Studio e insira a configuração de download
-
Selecione o modo alvo e aplique
9. Mcu Interface Swd Chip Arm 1 Porta Serial para Canal Usb – tipo de Item : Conjuntos
Notas:
-
1 é selecionar o modo de destino
-
2 é para consultar o modo atual
-
3 é definir o modo de destino
Caminho 2: Use a ferramenta WCH-LinkUtility para alternar o modo WCH-LinkE
-
Ligue o WCH-LinkE e abra a ferramenta WCH-LinkUtility
-
Selecione o modo alvo e aplique
10. Weddings e Events – Material : Spandex
Caminho 3: Use a tecla ModeS para alternar o modo WCH-LinkE (WCH-LinkE-R0-1v2 apenas)
-
Pressione e segure a tecla ModeS para ligar até que o indicador de status acenda para completar o interruptor de modo.
Notas:
-
Ao baixar e depurar, o LED azul pisca
-
WCH-LinkE mantém o modo comutado quando usado subseqüentemente
-
WCH-LinkE versão de alta velocidade apenas para CH32F20x/CH32V20x/CH32V30x para acelerar
5. Especificações
Parâmetros padrão porta serial
Dados bit: 8
Pare o bocado: 1
Checksum bit: Nenhum
Controle do fluxo: Nenhum
11. Home e Garden – tipo de Origem : Original
6. Recursos técnicos
(1) Site do acesso MounRiver Studio:
(2) WCH-LinkUtility acesso site:
(3) Site do acesso WCHISPTool:
(4) WCH-Link informações website:
12. Computers e Electronics – Número do Modelo : Kids Halloween Costume
13. Online Shopping – Países de Origem : Outros
14. Wch-linke-download Online Debugger Suporta Wch Risc-v Arquitetura – Utilização Especial : Trajes
