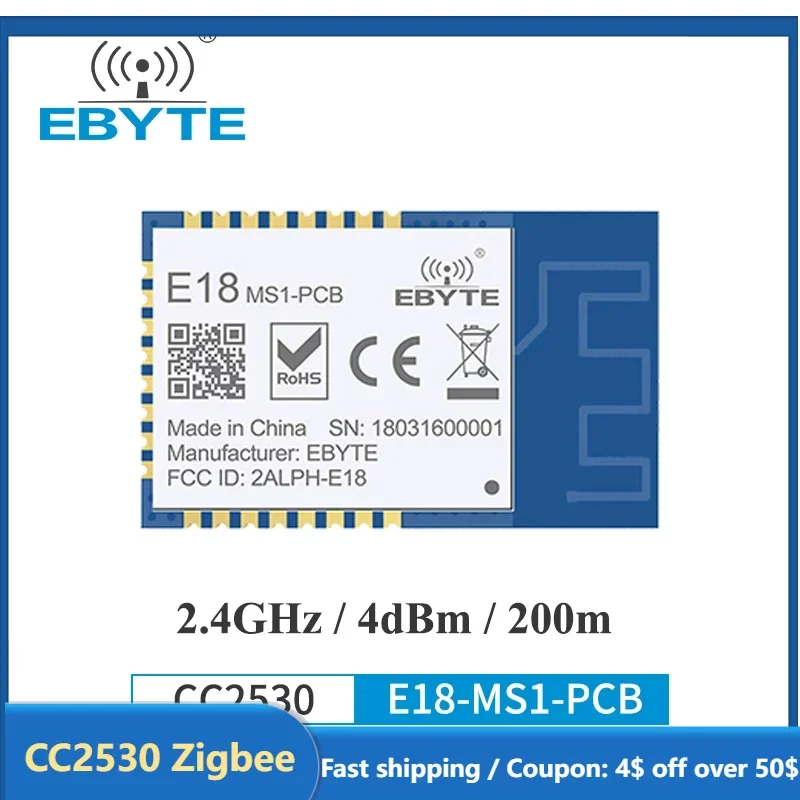

Zigbee 2.4ghz Transmissor sem Fio Receptor Zigbee Módulo Dbm Ebyte E18-ms1-pcb para Casa Inteligente Pcb Antena de Longo Alcance Cc2530
Original price was: R$ 23,94.R$ 19,15Current price is: R$ 19,15.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Cutomizado | SIM |
| Número do Modelo | E18-ms1-pcb |
| Potência de Dissipação | 4 DBM |
| Tensão de Alimentação | 2.0-3.6v |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Unidade IC |
| Nome da Marca | Ebyte |
| Origem | CN (origem) |
| Tipo | Zigbee 2.4ghz Wireless Transmitter |
| Working Frequency | 2400~2480 MHZ |
| Transmitting Power | 4 DBM |
| Test Distance | 200m |
| Size | 14.1 * 23.0 MM |
| Antenna Type | PCB |
| Pacote | SMD |
| Power Supply | 2.0-3.6v |
| Protocol | Ieee 802.15.4 |
EBYTE Zigbee E IEEE 802.15.4 Protocolo 2.4GHz Transmissor Sem Fio Receptor CC2530 Zigbee Módulo Sem Fio Para Casa Inteligente
NOTA:A série E18 foi atualizada com firmware, suporta o padrão de protocolo zigbee3.0 e é compatível com outros produtos Zigbee3.0 no mercado para comunicação.
Clientes por favor note que o novo firmware não é compatível com o firmware antigo(Isto é, nosso módulo E18 anterior)
A versão antiga do firmware é desenvolvida com base no protocolo ZigBee2.0. Vamos publicá-lo na Internet e abri-lo totalmente. Clientes antigos que usam o firmware versão antiga pode baixar e gravá-lo por si mesmos, se você precisar. Por favor contacte o cliente se você tiver quaisquer perguntas.
[Introdução]: E18-MS1-PCB é baseado no original importado chip RF CC2530 forma TI na América. O chip IC é integrado com microcontrolador 8051 e transceptor sem fio dentro, que é aplicável ao design Zigbee e ao protocolo IEEE 802.15.4 de 2,4 GHz. Todas as portas IO são conduzidas pelo módulo, o que significa que o desenvolvimento de vários aspectos é realizável.
|
Parâmetro RF |
Valor |
Observação |
|
Trabalhando frequência |
2400 ~ 2480 MHz |
Padrão: 2.4GHz(32MHz oscilador) |
|
Poder transmissor |
4 dBm |
Aproximadamente 2,5 mW |
|
Recebendo sensibilidade |
-96,4 dBm |
Taxa dos dados do ar: 250kbps |
|
Comunicação protocal |
ZigBee |
– |
|
Distância do teste |
200m |
No ar aberto e claro, com potência máxima, ganho da antena 5dBi, altura de 2m, Dados do ar taxa: 250kbps |
|
Parâmetro do hardware |
Valor |
Observação |
|
IC |
CC2530F256RHAT/QFN40 |
– |
|
FLASH |
256 KB |
– |
|
RAM |
8 KB |
– |
|
Núcleo |
Padrão da indústria aprimorado 8051 MCU |
– |
|
Tamanho |
14,1*23,0 milímetros |
– |
|
Tipo antena |
PCB |
– |
|
Interface comunicação |
SOC |
– |
|
Pacote |
SMD |
– |
|
Parâmetro eletrônico |
Min. |
Tipo. |
Máx. |
Unidade |
Condição |
|
Fonte de energia |
2.0 |
3.3 |
3.6 |
V |
|
|
Nível Comunicação |
2.0 |
3.3 |
3.6 |
V |
|
|
Transmitindo corrente |
26 |
28 |
31 |
MA |
4dBm (2,5 mW) |
|
Recebendo corrente |
25 |
27 |
30 |
MA |
|
|
Corrente do sono |
0.6 |
1.2 |
1.8 |
A |
|
|
Temperatura operacional |
-40 |
20 |
+85 |
? |
|
|
Umidade operacional |
10 |
60 |
90 |
% |
|
|
Temperatura do armazenamento |
-40 |
20 |
+125 |
? |
CC2530
E18-MS1-PCB é bases em CC2530, que é integrado com microcontrolador 8051.
Este transceptor sem fio é aplicável ao design Zigbee e ao protocolo IEEE 802.15.4 2.4GHz.
Todas as portas IO são conduzidas pelo módulo, o que significa que o desenvolvimento de vários aspectos é realizável.
Alta Qualidade Componentes Industriais
* TI CC2530 original
Oscilador do cristal * Industrial
Alta precisão e baixa temperatura cristal oscilador
* Impedância jogo 50O
* Alta Qualidade Componentes
Principalmente de Murata,TDK,AVX etc
Malha Poderosa AD HOC Rede
Definição do Pin
Diagrama do circuito
Aplicações
Com produção de lote estável, o módulo é adequado para várias aplicações (especialmente para casa inteligente, IoT)
1. Zigbee Transmissor sem Fio Receptor Zigbee Módulo Dbm Ebyte para Casa Inteligente Pcb Antena de Longo Alcance – Número do Modelo : Snap Hook-049
2. Casa Inteligente Pcb Antena de Longo Alcance – Cutomizado : Sim
3. Cc2530 Zigbee 2.4ghz Transmissor sem Fio Receptor – Ship From : China
