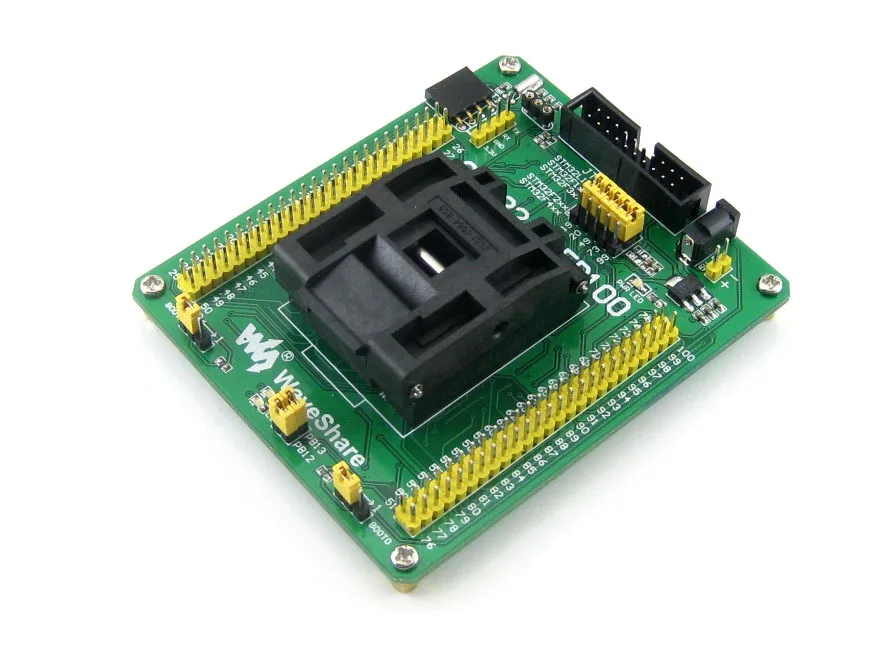

Adaptador de Soquete Stm32 qfp100 Fqfp100 Pqfp100 Tqfp100 Qfp100 Stm32 Teste Yamaichi ic 0.5mm Passo

Características

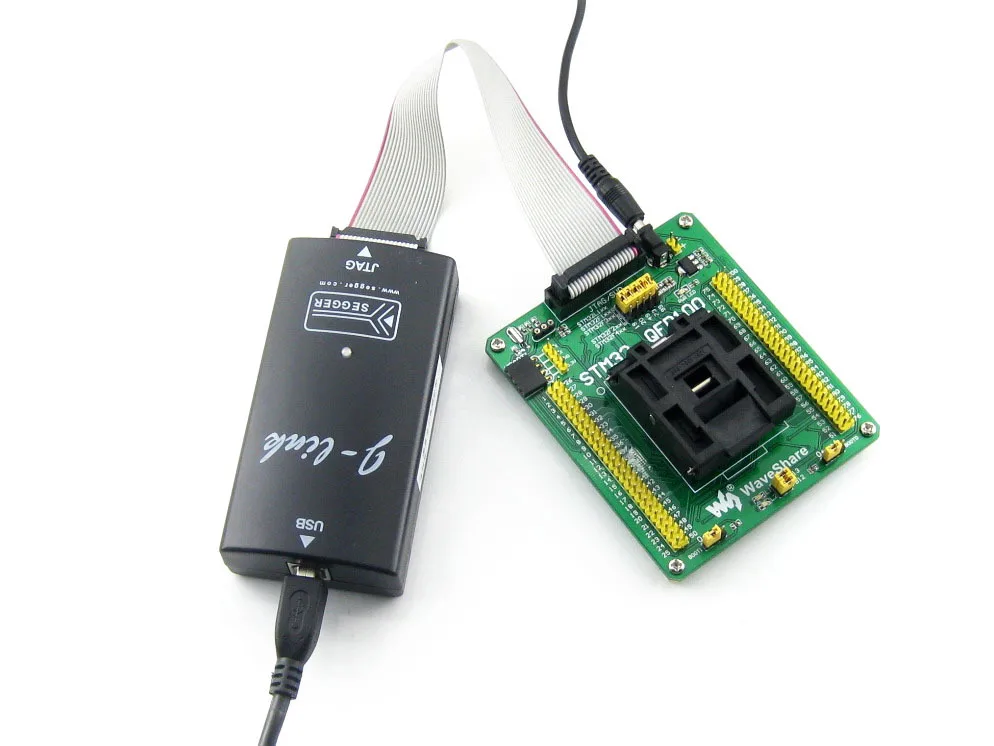

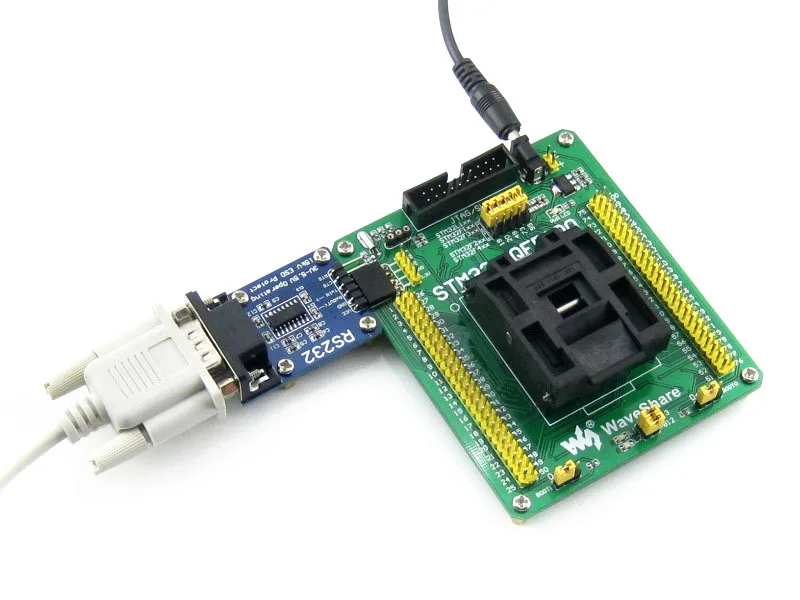

• 20-pin JTAG/SWD porta e/ou 4-pin USART1 interface para programação/teste
• Cristal externo pode ser conectado via na tomada do painel para o relógio do sistema
• Onboard 32.768 K cristal oscilador
• Dois indicadores LED para testes, que são conectados para o I/O pinos através de jumpers
• Todos os pinos MCU são acessíveis em conectores de expansão
  • Cabeçalho pin pitch: 2.54 milímetros (100mil)

Dispositivos suportados

Microcontrolador em QFP100 STM32 (pitch 0.5mm) pacote com pinagem compatível:

• STM32L1xxV series (STM32L151VB, STM32L152VB, etc.)
• STM32F1xxV series (STM32F103VE, STM32F100VE, etc.)
• STM32F2xxV series (STM32F207VC, STM32F215VC, etc.)
• STM32F3xxV series (STM32F303VC, STM32F373VB, etc.)
• STM32F4xxV series (STM32F407VG, STM32F415VG, etc.)

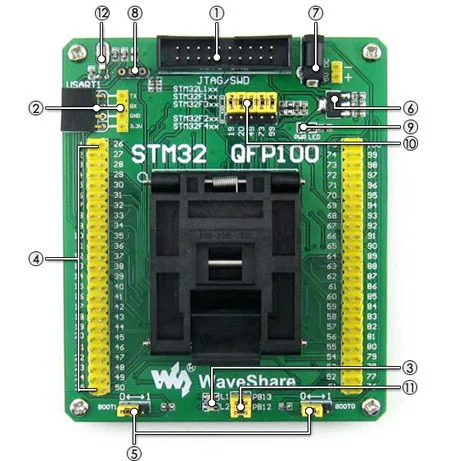

Configuração a bordo&A seleção do dispositivo jumpers&De acordo com o dispositivo a ser programado.

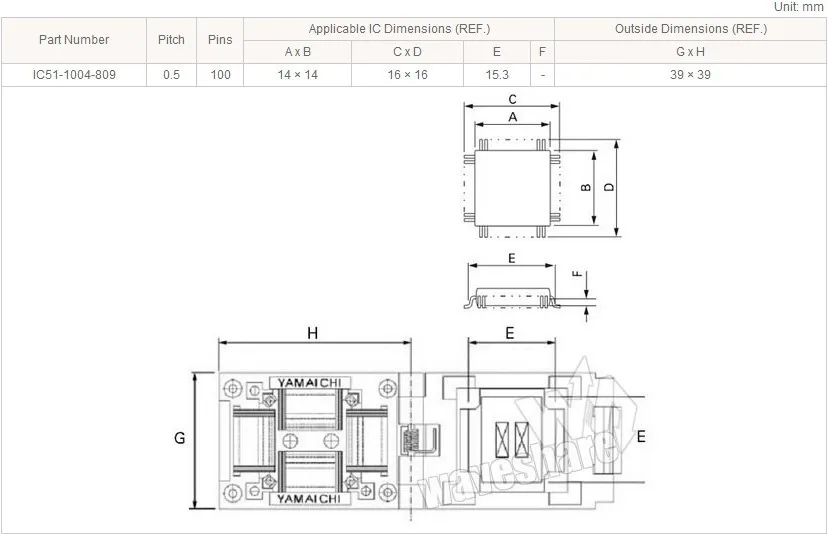

Contorno e Dimensões

1. High Quality Pitch Adapter – Manufacturer : Yamaichi

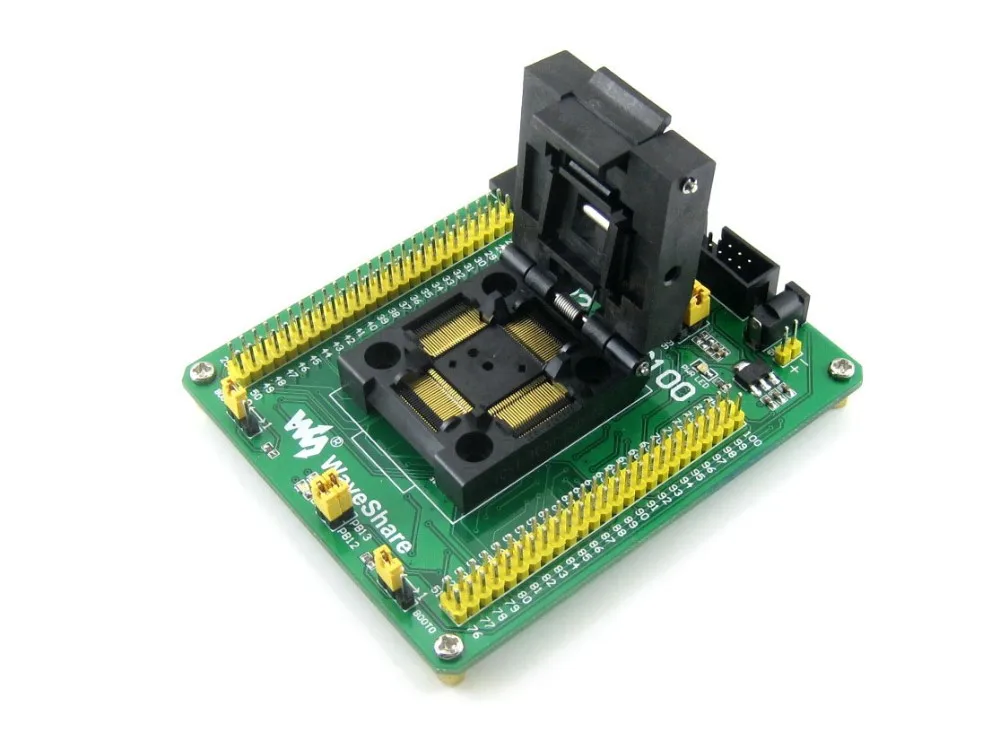

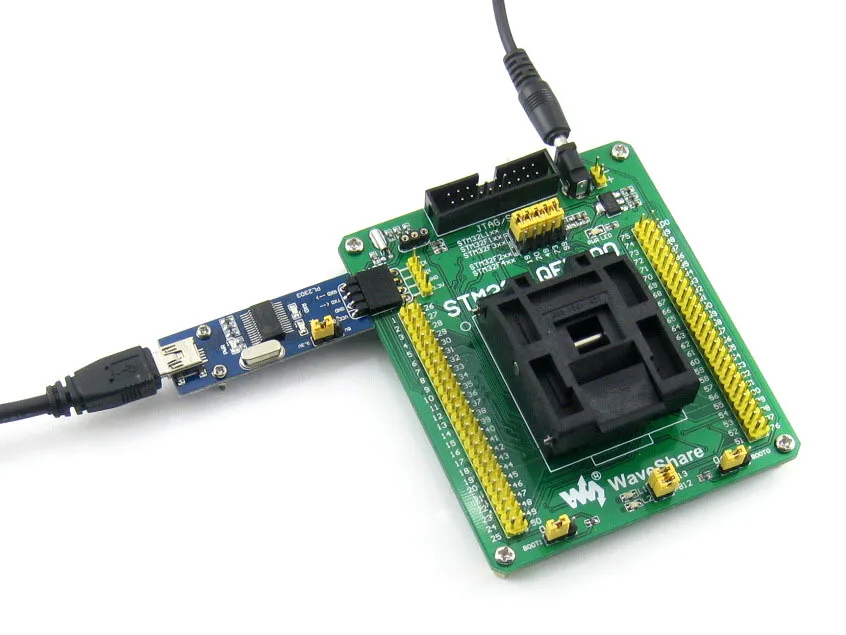

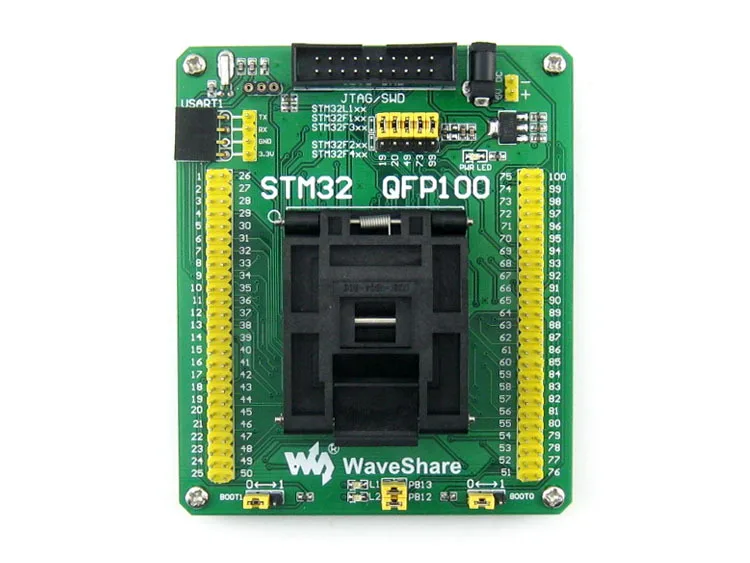

Fotos

2. Pitch Adapter – Tipo de Placa de Demonstração : Braço

11. Pitch Adapter – Modelo Número : Stm32-qfp100

4. High Quality Pitch Adapter – Modelo Número : Stm32-qfp100

5. Pitch Adapter – Socket Part Number : Ic51-0484-806

6. Stm32-qfp100 Qfp100 Tqfp100 Fqfp100 Pqfp100 Stm32 Teste – Supported Devices : Stm8 MCU IN Qfp1000.5mm Pitch Pacote

7. High Quality Pitch Adapter – Power Input : 5V

8. Pitch Adapter – Manufacturer : Yamaichi

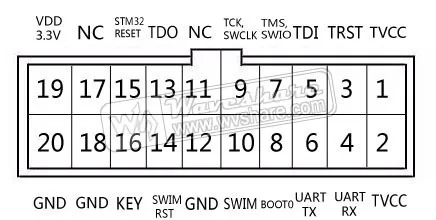

JTAG/SWD Conector Layout

As casas STM32-QFP100 JTAG/SWD headers para a conexão de um programador. O conector 1 layout é mostrada na figura abaixo.

9. Stm32-qfp100 Qfp100 Tqfp100 Fqfp100 Pqfp100 Stm32 Teste – Tipo de Placa de Demonstração : Braço

Figura 1.JTAG/SWD conector layout

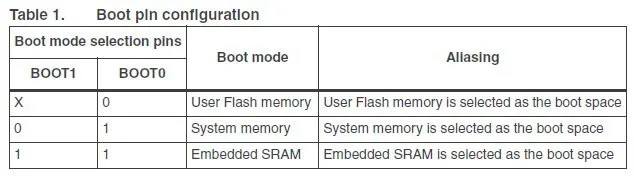

Configuração do Modo de inicialização

Dependendo do usado pino configuração, a memória Flash, a memória do sistema ou SRAM é selecionado como o espaço de bagageira, como mostrado na Tabela 1 abaixo.

10. High Quality Pitch Adapter – Marca : Waveshare

O pacote Contém

1. STM32-QFP100 × 1



   11. Pitch Adapter – Modelo Número : Stm32-qfp100



2. Cabo de alimentação USB × 1



   12. Stm32-qfp100 Qfp100 Tqfp100 Fqfp100 Pqfp100 Stm32 Teste – Socket Part Number : Ic51-0484-806
