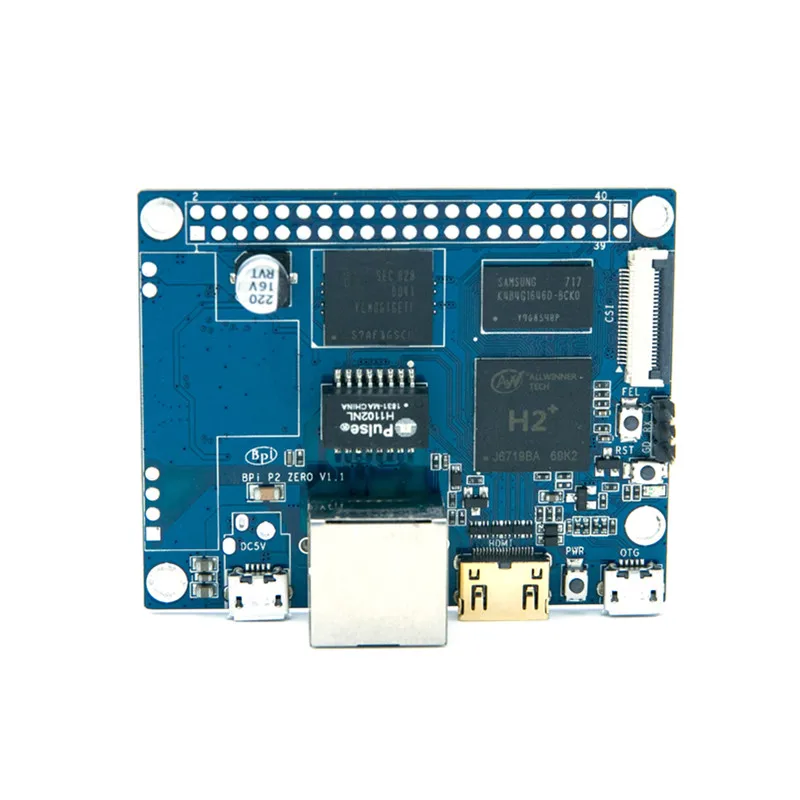

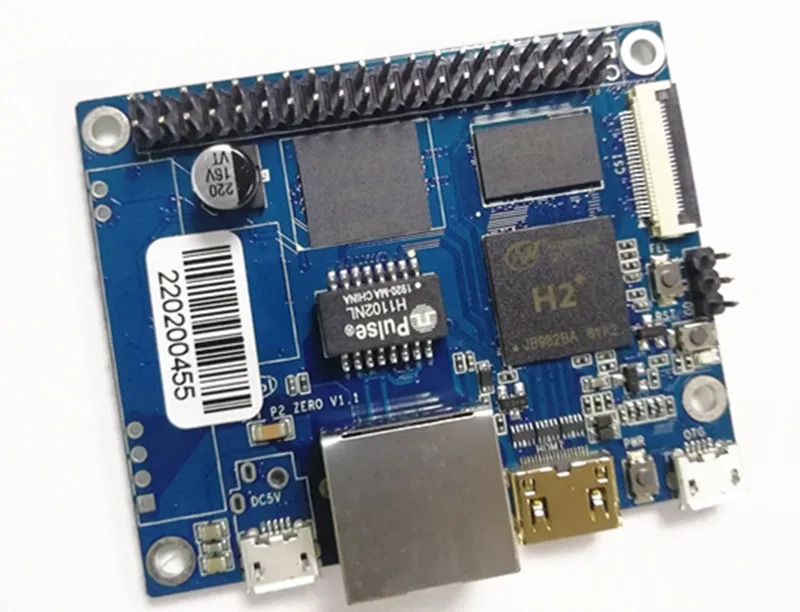

Suporte para Iot e Casa Bpi p2 Zero Quad Core Single board Computer Inteligente

Cpu: allwinner h2 +, quad-core Cortex-A7.

512 mb ddr 3 sdram.

Wifi (ap6212) & bluetooth a bordo.

Mini HDMI.

40 pinos gpio, inclui uart, spi, i2c, io etc

Lan de 100 m

Suporte padrão do módulo poe de ieee 802.3af

8g emmc flash a bordo.

Hardware

BPI-P2 zero, apenas 3 mudança em BPI-M2 zero. Outros hadware mesmo design como BPI-M2 Zero. então todo o software é o mesmo.

• 1, adicione 8G eMMC flash suporte a bordo, fácil de fazer a IoT gateway.

• 2, BPI-P2 zero com relação lan de 100 m, BPI-M2 zero com pino definem para lan de 100 m, maneira do uso é mesmo.

• 3, suporte de função poe a bordo.Especificação da ferragem[Editar]

  Especificação de ferragem de banana pi BPI-P2 zero vs BPI-M2 zero vs raspberry pi zero w
  Módulo	Banana pi BPI-P2 zero	Banana pi BPI-M2 zero	Raspberry pi zero w
  CPU	H2 + quad-core Cortex-A7 h265/hevc 1080 p	H2 + quad-core Cortex-A7 h265/hevc 1080 p	Broadcom bcm2835 32 bits 1 ghz ARM1176JZF-S single-core
  GPU	Mali400mp2 gpu @ 600 mhz, suporta opengl es 2.0	Mali400mp2 gpu @ 600 mhz, suporta opengl es 2.0	Videocore iv:
  Memória \ (sdram \)	512 m ddr3 (compartilhado com gpu)	512 m ddr3 (compartilhado com gpu)	512 mb ddr2
  Armazenamento a bordo	Tf cartão \ (max. 64gb \)	Tf cartão \ (max. 64gb \)	Tf cartão \ (max. 64gb \)
  Rede a bordo	Lan de 100 m	NÃO (mas pode extensão com PIN definir)	NÃO
  Poder PoE	Suporte de função poe	NÃO	NÃO
  Flash a bordo	8g emmc	NÃO	NÃO
  Wi-fi a bordo	Sdio ap6212 (opção ap6181 apap6335)	Sdio ap6212 (opção ap6181 apap6335)	802.11n sem fio, bluetooth 4.1
  Decodificação de vídeo	1080p @ 60fps, codificação de vídeo h.264 1080p @ 30fps, h.264	1080p @ 60fps, codificação de vídeo h.264 1080p @ 30fps, h.264	1080p30 h.264/MPEG-4 avc decodificador e codificador de alto perfil
  Entrada de vídeo	Uma câmera do conector da entrada do csi	Uma câmera do conector da entrada do csi	Conector da câmera do csi
  Saídas de vídeo	Mini hdmi 1.4, 1080p @ 30fps, dhcp	Mini hdmi 1.4, 1080p @ 30fps, dhcp	Mini hdmi e portas usb on-the-go
  Saída de áudio	Mini hdmi mini hdmi	Mini hdmi mini hdmi	Mini hdmi mini hdmi
  Fonte de alimentação	Micro usb com 5 v/2a ou alimentação poe	Micro usb com 5 v/2a	5 v/2a
  Portas usb 2.0	Um usb 2.0 otg	Um usb 2.0 otg	Um usb 2.0 otg
  Botões	Botão de energia, botão de reset	Botão de energia, botão de reset	Vídeo composto e cabeçalhos de reset
  Periféricos de baixo nível	Cabeçalho de 40 pinos, compatível com raspberry pi 3	Cabeçalho de 40 pinos, compatível com raspberry pi 3	40 pinos de pino
  Pino uart gpio \ (1×3 \)	Uart, chão	Uart, chão	UART
  DIODO EMISSOR de luz	Led de energia & led de status	Led de energia & led de status	Led de status de energia
  IR	N/a	N/a	N/a
  Sistema operacional suportado	Android linux	Android linx	Linux
  Tamanho do produto	65mm x 52.5mm	65mm × 30mm	65mm x 30mm
  Peso	30g de diâmetro	15g 15g	9g 9g

  Pino gpio definir[Editar]

  Bananeira Pi GPIO BPI-P2 zero mesmo como BPI-M2 Zero, ele tem um 40-pin Raspberry Pi GPIO cabeçalho que coincide com a do Modelo 3. Following é a Banana Pi GPIO Pinagem:

  2. Bpi-p2 Zero Quad Core Suporte de Computador – Memória : 512mb



  40 pinos gpio de banana pi BPI-P2 zero
  Nome do pino gpio	Função predefinida:	Function2: gpio	Function3:
  CON2-P01	VCC-3V3
  CON2-P02	VCC-5V
  CON2-P03	TWI0-SDA	PA12-EINT12
  CON2-P04	VCC-5V
  CON2-P05	TWI0-SCK	PA11-EINT11
  CON2-P06	GND
  CON2-P07	Pwm1:	PA6-EINT6
  CON2-P08	UART3-TX	PA13-EINT13	SPI1-CS
  CON2-P09	GND
  CON2-P10	UART3-RX	PA14-EINT14	SPI1-CLK
  CON2-P11	UART2-RX	PA1-EINT1
  CON2-P12	UART3-CTS	PA16-EINT16	SPI1-MISO
  CON2-P13	UART2-TX	PA0-EINT0
  CON2-P14	GND
  CON2-P15	UART2-CTS	PA3-EINT3
  CON2-P16	UART3-RTS	PA15-EINT15	SPI1-MOSI
  CON2-P17	VCC-3V3
  CON2-P18	PC4	PC4
  CON2-P19	SPI0-MOSI	PC0
  CON2-P20	GND
  CON2-P21	SPI0-MISO	PC1
  CON2-P22	UART2-RTS	PA2-EINT2
  CON2-P23	SPI0-CLK	PC2
  CON2-P24	SPI0-CS	PC3
  CON2-P25	GND
  CON2-P26	PC7	PC7
  CON2-P27	TWI1-SDA	PA19-EINT19
  CON2-P28	TWI1-SCK	PA18-EINT18
  CON2-P29	PA7-EINT7	PA7-EINT7
  CON2-P30	GND
  CON2-P31	PA8-EINT8	PA8-EINT8
  CON2-P32	PL2-S-EINT2	PL2-S-EINT2
  CON2-P33	PA9-EINT9	PA9-EINT9
  CON2-P34	GND
  CON2-P35	PA10-EINT10	PA10-EINT10
  CON2-P36	PL4-S-EINT4	PL4-S-EINT4
  CON2-P37	PA17-EINT17	PA17-EINT17	SPDIF-OUT
  CON2-P38	PA21-EINT21	PA21-EINT21
  CON2-P39	GND
  CON2-P40	PA20-EINT20	PA20-EINT20

  Especificação do conector da câmera do csi:

  O Conector Da Câmera é um 24 CSI-pin FPC conector que pode se conectar módulo de câmera externa com pin mapeamentos de sinal adequado. As definições do pino da relação do csi são mostradas como abaixo. Isto está marcado no tabuleiro banana pi como csi csi & prime;.

  Conector de câmera 24 pinos csi de banana pi BPI-P2 zero
  Nome do pino do csi	Função predefinida:	Function2: gpio
  CN3-P01	NC
  CN3-P02	GND
  CN3-P03	CSI0-SDA	PE13
  CN3-P04	CSI0-AVDD
  CN3-P05	CSI0-SCK	PE12
  CN3-P06	CSI0-Reset	PE14
  CN3-P07	CSI0-VSYNC	PE3
  CN3-P08	CSI0-PWDN	Pe15 pe15
  CN3-P09	CSI0-HSYNC	PE2
  CN3-P10	CSI0-DVDD
  CN3-P11	CSI0-DOVDD
  CN3-P12	CSI0-D7	PE11
  CN3-P13	CSI0-MCLK	PE1
  CN3-P14	CSI0-D6	PE10
  CN3-P15	GND
  CN3-P16	CSI0-D5	Pe9 pe9
  CN3-P17	CSI0-PCLK	Pe0 pe0
  CN3-P18	CSI0-D4	PE8
  CN3-P19	CSI0-D0	PE4
  CN3-P20	CSI0-D3	Pe7 pe7
  CN3-P21	CSI0-D1	Pe5 pe5
  CN3-P22	CSI0-D2	PE6
  CN3-P23	GND
  CN3-P24	CSI0-DOVDD

  Especificação de uart:

  O jumper CON3 é a interface UART. Para desenvolvedores de banana pi, esta é uma maneira fácil de obter a saída do console uart para verificar o status do sistema e a mensagem de registro.

  Jumper con3 de banana pi BPI-P2 zero
  CON3 Nome Pin	Função predefinida:	GPIO
  Con3 p03	UART0-TXD	PA4
  Con3 p02	UART0-RXD	PA5
  Con3 p01	GND
