Placa de Núcleo com io Xcore407i Stm32 Waveshare Stm32f407igt6 Cortex m4 Expander 2 Ethernet Usb 1g Bit Nandflash

Visão geral

Xcore407i é uma placa de núcleo stm32 mcu que caracteriza oStm32f407igt6Está a bordo.

• Circuito de relógio, gestão de energia usb
• Dispositivos a bordo: usb hs phy \ ethernet phy \ 1g bit nandflash
• Conectores: usb hs (mini/tipo a), usb fs (mini), ethernet (rj45)
• Todos os portos ociosos do i/o são acessíveis nos cabeçalhos do pino
• Passo do encabeçamento do pino de 2.0mm, tamanho menor, mais fácil integrar no sistema do usuário
• Nota: por favor considere oEvk407i:Que suporta facilmente programação/depuração.

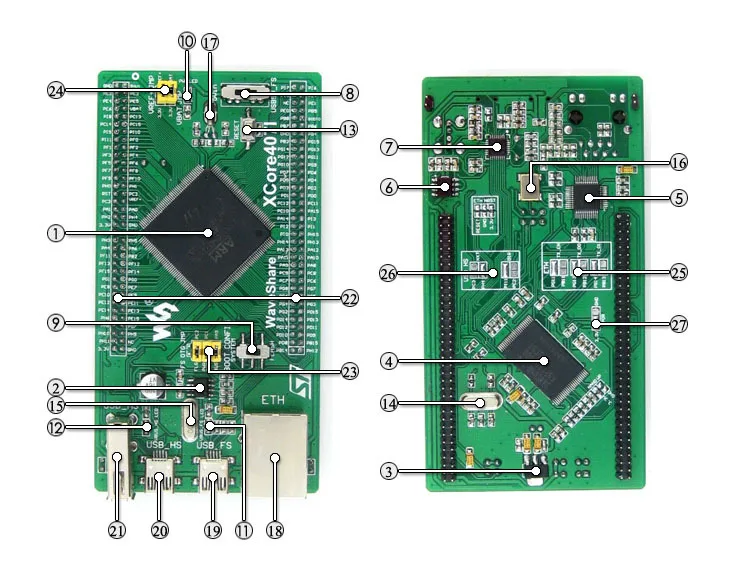

O que está a bordo

1. China Board USB Suppliers – Feature 3 : Pinheaders ON Both Sides FOR Easy Expansion AND Make IT Pluggable

1. Stm32f407igt6:O elevado desempenho stm32 mcu que características:
   • Núcleo: núcleo:Cortex-M4 risc de 32 bits
   • Característica:Um conjunto completo de instruções dsp de ciclo único
   • Freqüência de operação:168 mhz, 210 dmips/1.25 dmips/mhz
   • Tensão de funcionamento:De 1.8 v-3.6 v
   • Pacote: pacote:Lqfp176
   • Memórias:1024kb flash, 192 + 4kb sram
   • Interfaces de comunicação mcu:
     • 3 x spi, 4 x usart, 2 x uart, 2 x i2s, 3 x i2c
     • 1 x fsmc, 1 x sdio, 2 x can
     • 1 x usb 2.0 de alta velocidade/dispositivo de alta velocidade/host/controlador otg com dma dedicado, ulpi e em chip de alta velocidade phy
     • 1×10/100 ethernet mac
     • Interface de câmera paralela de 1×8 a 14 bits
   • Conversores do anúncio:3 x ad (12 bits, 1bit s, ações 24 canais); 2 x da (12 bits)
   • Depuração/programação:Suporta jtag/swd (fio de série debug) interfaces, suporta iap
2. Em MIC2075-2,Dispositivo de gerenciamento de energia a bordo de usb fs
3. Em AMS1117-3.3,Regulador da tensão de 3.3 v
4. K9f1g08u0e,1g bit nandflash
5. Dp83848,Phy dos ethernet
6. Em MIC2075-1,Dispositivo de gerenciamento de energia de usb hs a bordo
7. Usb3300,Phy do usb hs
8. Interruptor da fonte de alimentação,Alimentado a partir de 5vin ou conexão usb
9. Interruptor de modo de inicialização,Para configurar o pino boot0
10. Indicador de potência
11. Usb fs led
12. HS USB LEVOU
13. Botão de reset
14. Cristal de 8 m,Mcu clock, permite a execução mcu em maior velocidade pela multiplicação de freqüência
15. Cristal de 24 m,Relógio usb3300
16. Cristal de 50 m,Relógio dp83848
17. Cristal 32.768 k,Para rtc interno com calibração
18. Conector dos ethernet
19. Usb fs mini conector
20. Usb hs mini conector
21. Usb hs tipo um conector
22. Expansor dos pinos de mcu,Vcc, gnd e todos os portos ociosos do i/o são acessíveis em conectores da expansão para a expansão mais adicional
23. Ligação em ponte usb otg/host
24. Jumper vref/vbat
25. Junção da solda da seleção do i/o dos ethernet
26. Junção da solda da seleção do i/o de usb hs
27. Junção da solda da seleção do pdr:1.8-3.6 v,-40 ~ 105 ou 1.7-3.6 v, 0 70 70

Fotos

2. Cheap Board Board – Feature 2 : Clock Circuit USB Power Management Boot Mode Selection

3. Board Board – Onboard MCU : Stm32f407ig

4. Waveshare Xcore407i Stm32 Stm32f407igt6 Cortex-m4 Placa de – FOR USE With : Stm32f407igt6 Lqfp176 Pacote Development & Prototyping

5. China Board USB Suppliers – Categoria : Stm32 ARM Cortex-m4 Development Board

Nota: nota:
Xcore407i não integra interface de programação/depuração.
Placa mãe e acessórios nas fotos não estão incluídos no preço.

Dimensões

6. Cheap Board Board – Tipo de Placa de Demonstração : Outros

Recursos de desenvolvimento

• Software relacionado (keil etc.)
• Exemplos em c
• Esquema (pdf)
• Documentações de desenvolvimento

Não se preocupe.Www.waveshare.com/wiki/xcore407i

O pacote contém

1. Placa de desenvolvimento xcore407i x 1
2. Usb tipo a ao cabo mini-b x 1
3. Software cd x 1

1
