Atual para a para a Função de Tensão Tensão do Sinal Placa de Demonstração Apd iv Conversão Módulo Amplificador Avalanche Fotodiodo Apd Unidade Função de Óptico

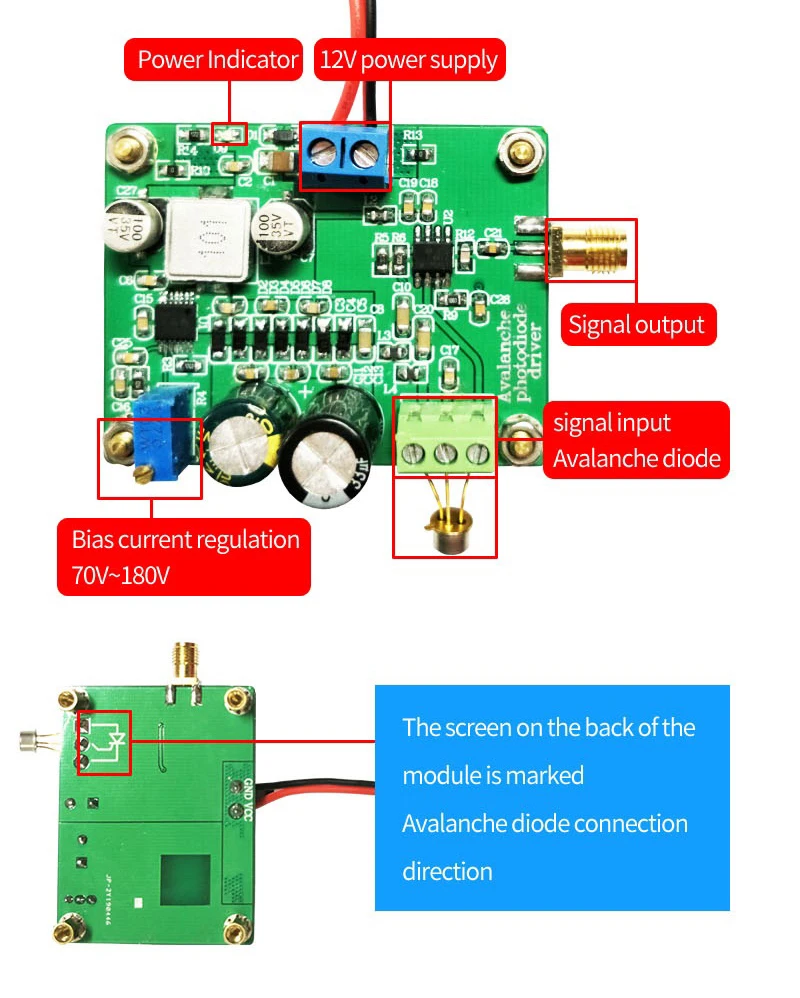

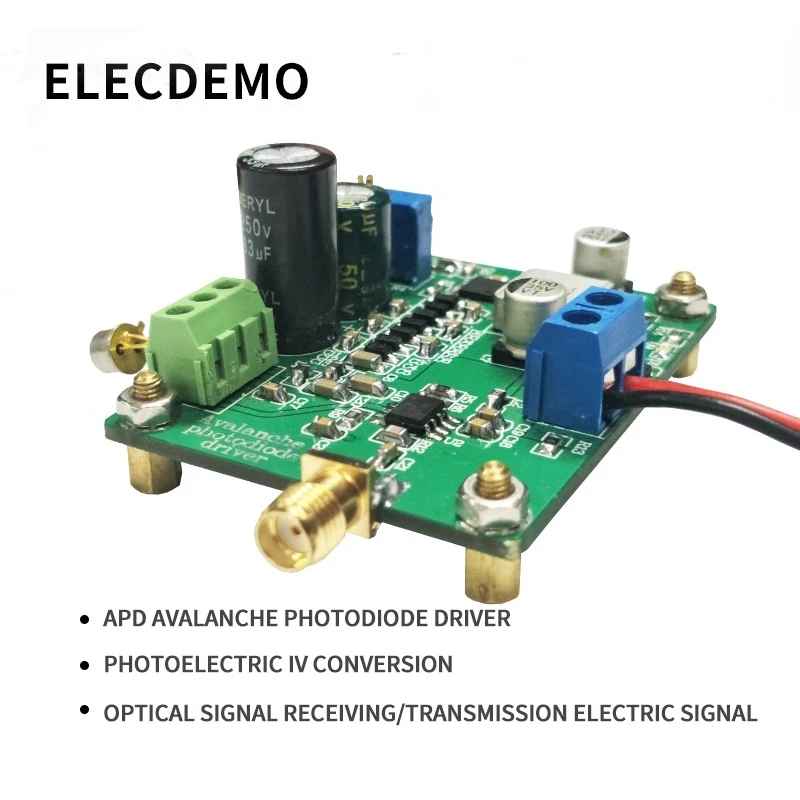

Nome: módulo fotoelétrico do conversor iv

Fonte de alimentação: 12 v

Tamanho: (pcb) 56mm * 43mm (furo de posicionamento) 48mm * 35mm

Entrada de sinal: recebendo sinal de luz por fotodiodo de avalanche

Faixa de ajuste da tensão de viés do fotodiodo da avalanche: 70 v ~ 180 v

Largura de banda: 1 khz-150 mhz (configuração padrão),Dc 1 1 khz (auto-configuração do cliente, c21 a 0 euroresistance)

O pacote inclui:

Módulo * 1 + Fotodiodo * 1

Esquema de pdf * 1:Entre em contato com o serviço ao cliente após a compra, nós enviaremos as informações para a sua caixa de correio

1. Acessórios P – Quadro de Demonstração – Marca : Elecdemo

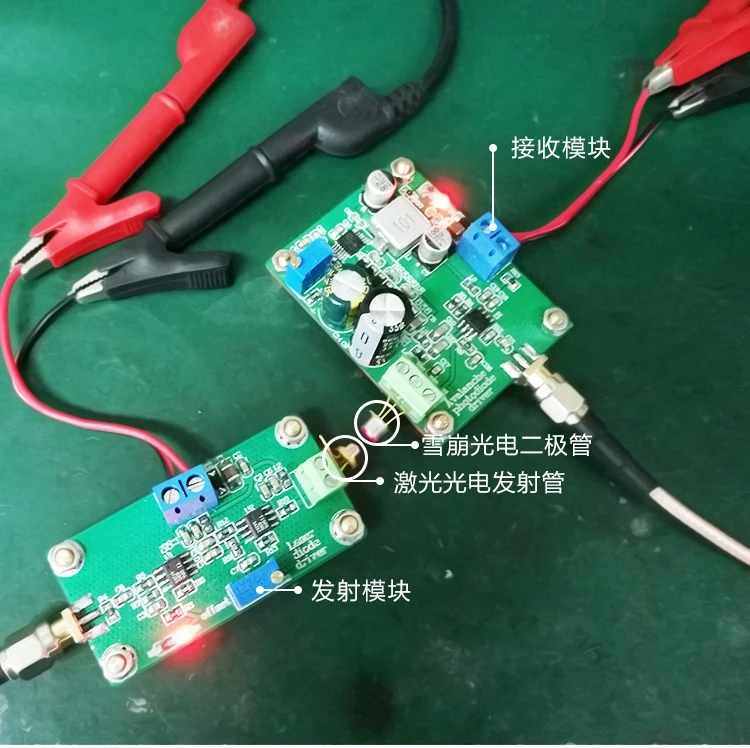

Como mostrado no diagrama de teste de conexão, os dois módulos são todos alimentados por 12 v. A extremidade de saída do módulo de transmissão transmite o sinal óptico para o fotodiodo de avalanche conectado com a extremidade de entrada do módulo de recepção com o tubo de fotoemissão a laser.

Porque a potência do tubo emissor de laser selecionado é pequena, o sinal óptico não é muito concentrado, então a distância de teste deve ser relativamente perto para obter um efeito melhor.Claro, a fibra óptica também pode ser usada para a transmissão, assim que o efeito é ideal.

2. Acessórios P Quadro de Demonstração – Photodiode : YES

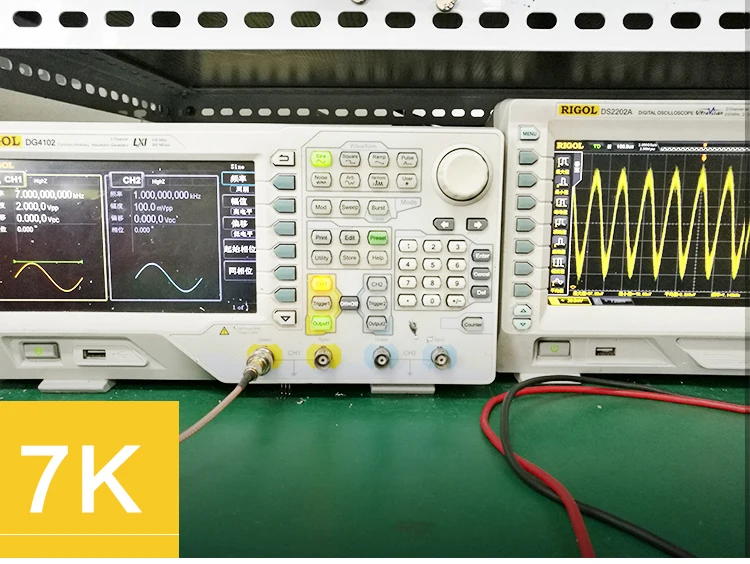

O gerador de sinal entradas 7 khz para o módulo de transmissão à esquerda, e o sinal de onda senoidal de 2vpp passa através da conversão fotoelétrica eletro-ótica de dois módulos para obter a imagem do efeito do osciloscópio à direita, com a frequência de 7.143 khz

3. IV Módulo Amplificador de Conversão APD IV – Size : 56mm*43mm

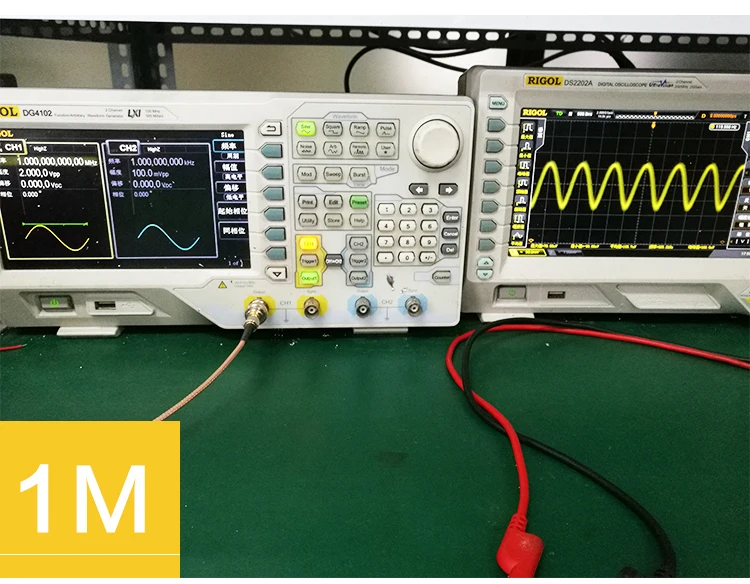

O gerador de sinal entra 1 mhz para o módulo de transmissão à esquerda, e o sinal de onda senoidal de 2vpp passa através da conversão fotoelétrica eletro-ótica de dois módulos para obter a imagem de efeito do osciloscópio à direita, com a frequência de 985.2 khz

4. Cheap Acessórios P Quadro de Demonstração – Power Supply Voltage : 12V

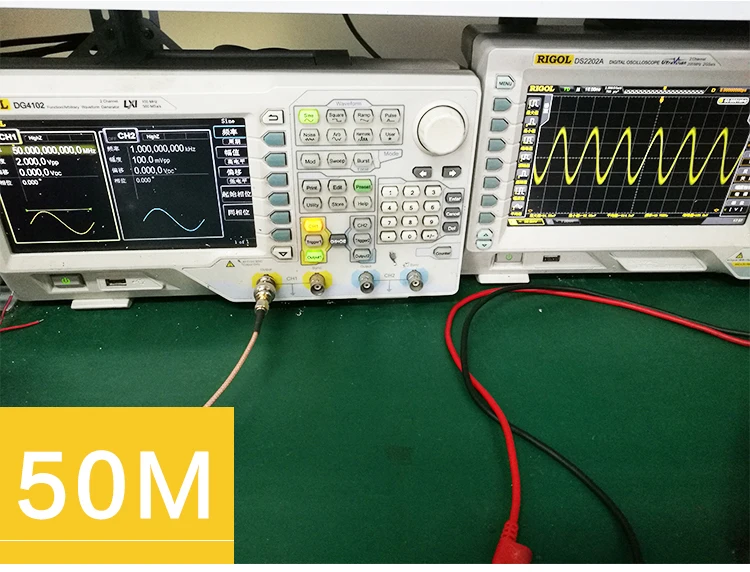

No lado esquerdo, o gerador de sinal entra 50 mhz para o módulo de transmissão, e o sinal de onda senoidal de 2vpp é convertido através da conversão fotoelétrica eletro-ótica de dois módulos para obter a imagem do efeito do osciloscópio no lado direito, com a frequência de 49.75 mhz

5. Avalanche Fotodiodo Condução Fotoelétrico Sinal de Corrente À Tensão – Tipo de Acessório : IV Conversion Amplifier

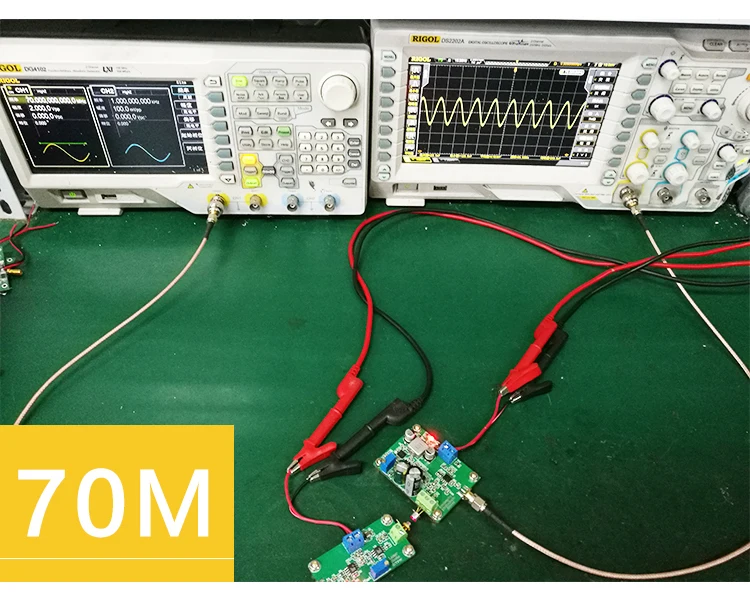

O gerador de sinal entra 70 mhz para o módulo de transmissão no lado esquerdo, e o sinal de onda senoidal de 2vpp é convertido em sinais eletro-óticos e eletro-ópticos de dois módulos para obter a imagem de efeito do osciloscópio no lado direito, com a frequência de 69.93 mhz

6. Acessórios P – Quadro de Demonstração – Compatível com : Apdavalanche Photodiode

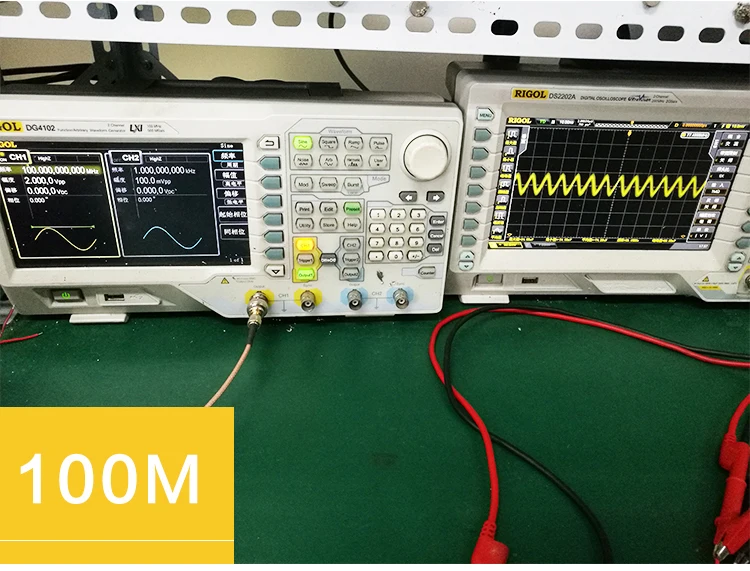

O gerador de sinal entradas 100 mhz para o módulo de transmissão à esquerda, e o sinal de onda senoidal de 2vp é convertido através da conversão fotoelétrica eletro-ótica de dois módulos para obter o diagrama de efeito do osciloscópio à direita, com a frequência de 96.15 mhz

7. Acessórios P Quadro de Demonstração – Marca : Elecdemo
